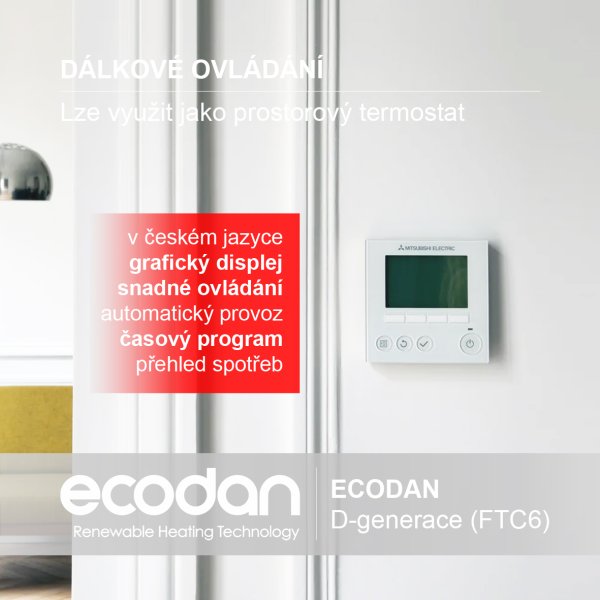

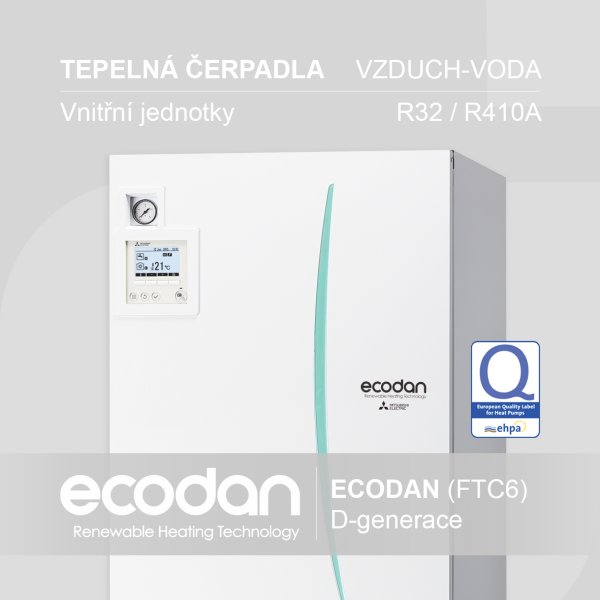

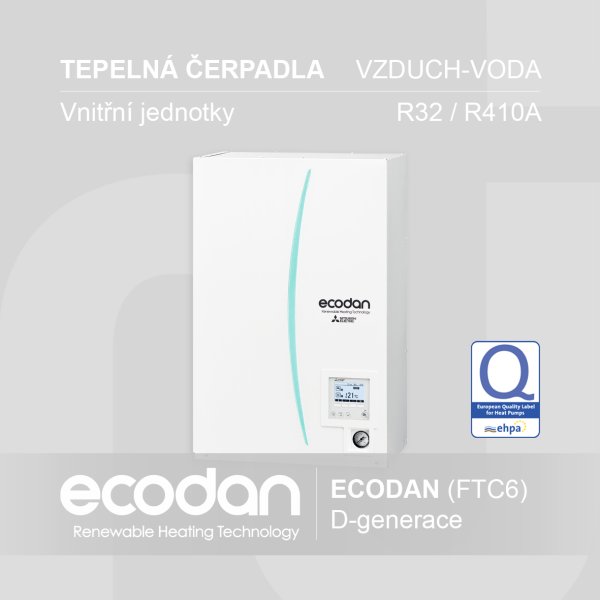

Vnitřní jednotky s názvem ECODAN D-generace jsou již v pořadí celkem 4. inovovanou řadou vnitřních jednotek pro splitová a kompaktní tepelná čerpadla typu vzduch-voda s chladivem R32/R410A a nabízí se ve dvou základních provedeních, bez zásobníku teplé vody s možností uchycení na stěnu a s integrovaným zásobníkem teplé vody o objemu 170, 200 a 300 L. Díky svému designovému opláštění a minimálním zástavbovým rozměrům a nízkou hlučností, může být umístěna téměř kdekoliv, v technické místnosti, v koupelně, na chodbě, nebo v garáži. Uvnitř vnitřní jednotky jsou integrovány všechny nutné součásti pro rychlou a snadnou instalaci. Součástí všech vnitřních jednotek je již nová řídicí elektronika s označením FTC6 a nové modře podsvícené dálkové ovládání kompletně v českém jazyce s možností dálkového ovládání a vzdálené správy pomocí aplikace s názvem MELCloud a nové aplikace MELCloud Home.
Proměřeno nezávislou certifikovanou zkušebnou a certifikací s názvem KEYMARK a s certifikátem značky kvality EHPA Quality Label.
Prohlédněte si referenční instalace tepelných čerpadel.
V případě zájmu o návrh řešení a nezávaznou nabídku nám prosím vyplňte stručný formulář.
STRUČNÝ POPIS ZAŘÍZENÍ

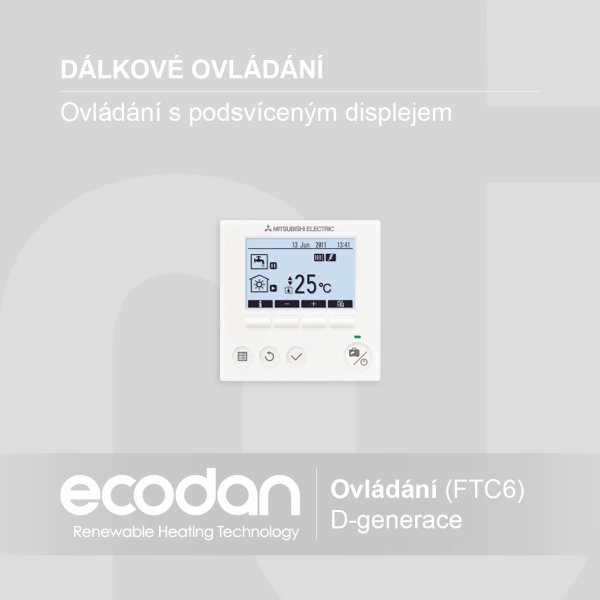

- Nová elektronika s označením FTC6 s uživatelsky příjemným a intuitivním ovládáním pomocí kvalitního, modře podsvíceného, grafického displeje kompletně v českém jazyce
- Kvalitní nerezový zásobník teplé vody z oceli Duplex 2304 (EN 10088) o objemu 170, 200 a 300 L, který je nepřímo nahříván přes nerezový deskový výměník a cirkulační čerpadlo od výrobce Grundfos
- Vysoce kvalitní nízkoenergetické oběhové čerpadlo od výrobce Grundfos typ UPM3 pro vytápění a chlazení a navíc řízené PWM signálem
- Záložní zdroj tepla zde slouží integrovaná elektrická topná patrona v 1-fázovém provedení o výkonu 2,0 až 6,0 kW, nebo v 3-fázovém o výkonu 9,0 kW
- Automatický odvzdušňovací ventil, filtr pevných částic, manometr, elektronický snímač průtoku a snímač tlaku chladiva (R32)
- Součástí balení je paměťová SD karta pro ukládání nastavení a dat z historie o provozu

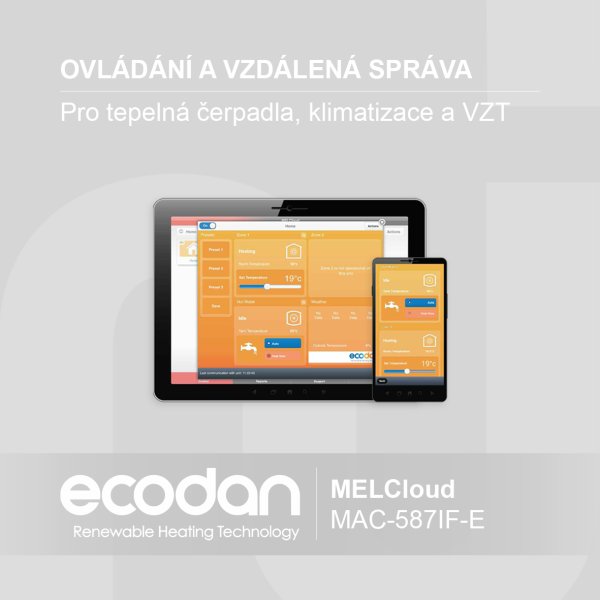

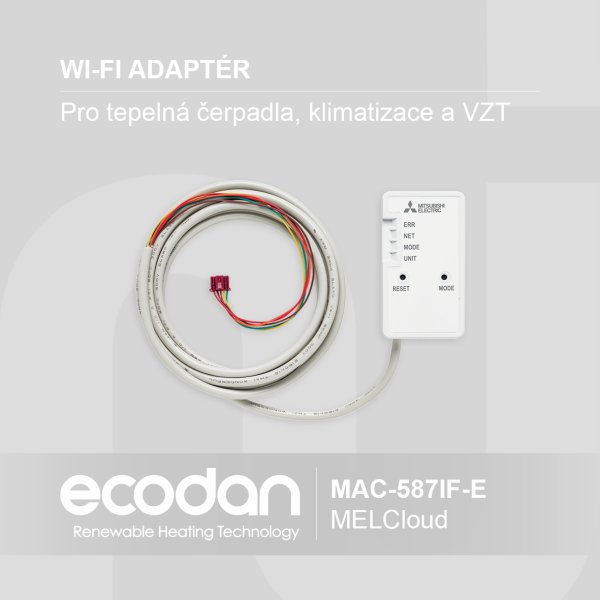

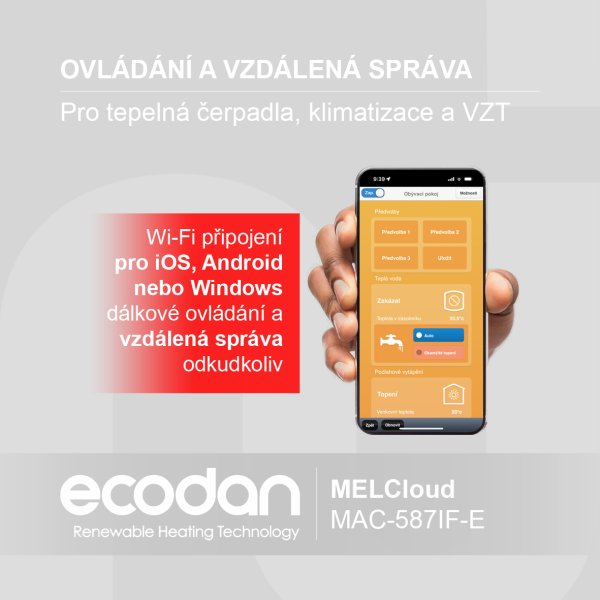

- Připojení externě volitelného Wi-Fi adaptéru pro ovládání a vzdálenou správu pomocí jakéhokoliv zařízení s připojením na internet
- Možnost připojení externích měřičů tepla vč. měření a vyhodnocování spotřeb elektrické energie na vytápění, chlazení a ohřev teplé vody
- Podpora SG-Ready pro rychlou změnu nastavení parametrů pro chytrou síť (Smart Grid a FVE)
- Spolupráce s dalším zdrojem tepla, např. stávajícím plynovým kotlem a jeho možnost nastavení pro automatické přepnutí od venkovní teploty, provozních nákladů, nebo emisí (CO2)

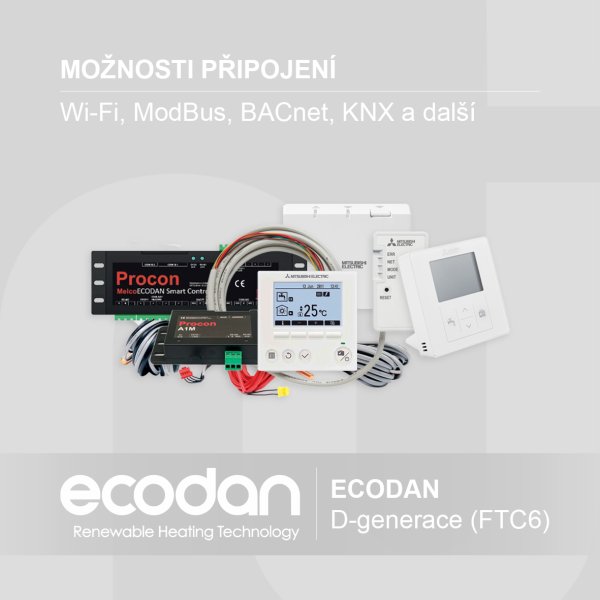

- Rozšířená podpora pro externí ovládání pomocí ModBus, BACnet, KNX, analog. a další..
Prohlédněte si oblíbené instalace tepelných čerpadel.
PROVEDENÍ VNITŘNÍCH JEDNOTEK

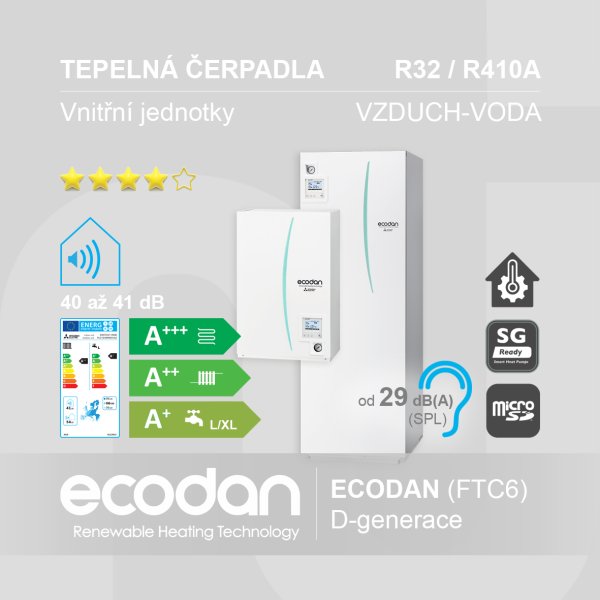

Vnitřní jednotky se nabízí ve dvouch základních provedeních, bez zásobníku teplé vody s možností uchycení na stěnu a rozměry (V x Š x H): 800 x 530 x 360 mm a s integrovaným zásobníkem teplé vody o objemu 170, 200 a 300 L s rozměry (V x Š x H): 1400(170 L) / 1600(200 L) / 2050(300 L) x 595 x 680 mm.
- Bez integrovaného zásobníku teplé vody
(s možností připojení externího zásobníku)
- označení pro splitové provedení:
E(H/R)S(C/D/E)-(V/Y)M(2/6/9)D
- označení pro kompaktní provedení:
ERPX-(V/Y)M(2/6/9)D
- Se zásobníkem teplé vody 170, 200 a 300 L
- označení pro splitové provedení:
E(H/R)ST(17/20/30)(C/D)-(V/Y)M(2/6/9)D
- označení pro kompaktní provedení:
E(H/R)PT(17/20/30)X-(V/Y)M(2/6/9)D
Více informací k možnostem provedení a modelovým řadám vč. označení vnitřních jednotek ECODAN.
PODMÍNKY ELEKTRICKÉHO PŘIPOJENÍ
- Napájení pouze pro vnitřní jednotku:
- 230 V, 1-f, 50 Hz, CYKY 3x 1,5 mm2, 1x 6 B
- Napájení elektrické topné patrony (3. varianty):
- 2,0 kW: 230 V, 1-f, 50 Hz, CYKY 3x 2,5 mm2, 1x 10 B
- 6,0 kW: 230 V, 1-f, 50 Hz, CYKY 3x 6,0 mm2, 1x 32 B
- 9,0 kW: 400 V, 3-f, 50 Hz, CYKY 5x 2,5 mm2, 3x 16 B
PŘIPOJITELNOST K VENKOVNÍM JEDNOTKÁM
Možnost připojení splitových a kompaktních tepelných čerpadel typu vzduch-voda z řady Eco Inverter, Power Inverter a Zubadan Inverter s chladivem R32 a R410A.
Více informací k možnostem provedení a modelovým řadám vč. označení venkovních jednotek ECODAN.
PODPORA KASKÁDNÍHO ZAPOJENÍ
V případě požadavku na instalaci s větším výkonem je možnost připojení kaskádní řídicí elektroniky přímo od výrobce, pomocí které lze nainstalovat a ovládat v jedné kaskádě až 6 tepelných čerpadel (venkovní jednotky shodného typu a výkonu). Více informací k řídicí a kaskádní elektronice s ovládáním PAC-IF071B-E.
