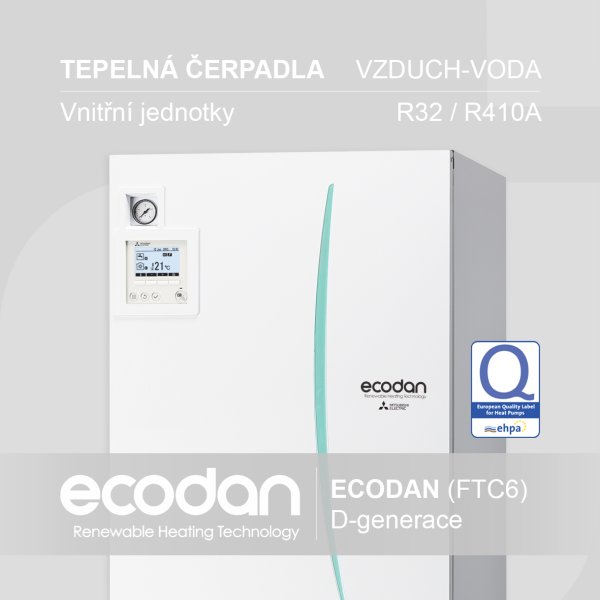

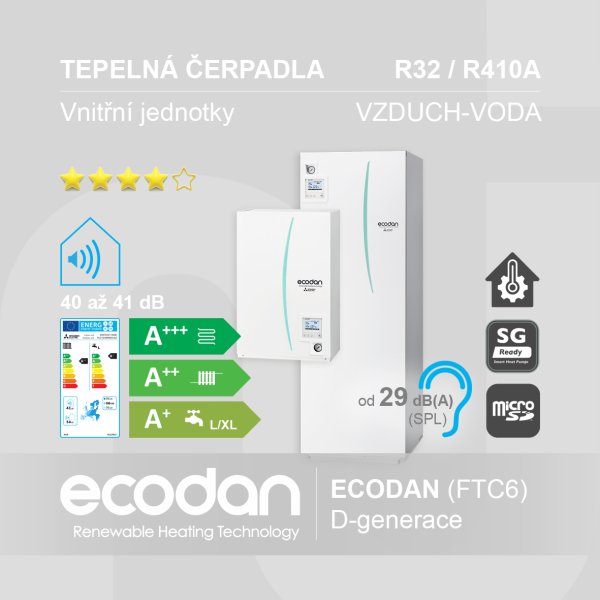

Další nová řada vnitřních jednotek D-generace s názvem ECODAN pro splitová a kompaktní tepelná čerpadla typu vzduch-voda z řady Eco Inverter, Power Inverter a Zubadan Inverter na chladivo R32/R410A. Vnitřní jednotky se nabízí jak bez zásobníku teplé vody s možností uchycení na stěnu, tak s integrovaným zásobníkem teplé vody o objemu 170, 200 a 300 L. Díky svému designovému opláštění a minimálním zástavbovým rozměrům a nízké hmotnosti, může být umístěna v technické místnosti, v koupelně, na chodbě, nebo v garáži. Uvnitř vnitřní jednotky jsou integrovány všechny nutné součásti pro rychlou a snadnou instalaci. Součástí je již grafické modře podsvícené dálkové ovládání kompletně v českém jazyce s řídicí elektronikou FTC6 a možností ovládání a vzdálené správy pomocí aplikace MELCloud.
Proměřeno nezávislou certifikovanou zkušebnou a certifikací s názvem KEYMARK a s certifikátem značky kvality EHPA Quality Label.
STRUČNÝ POPIS ZAŘÍZENÍ

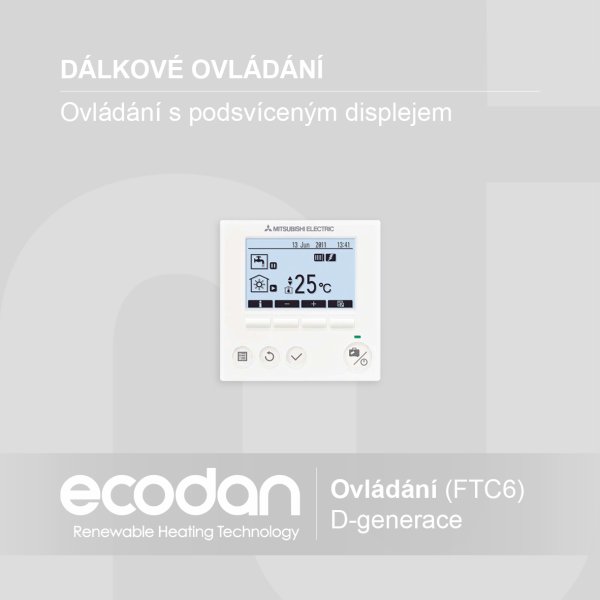

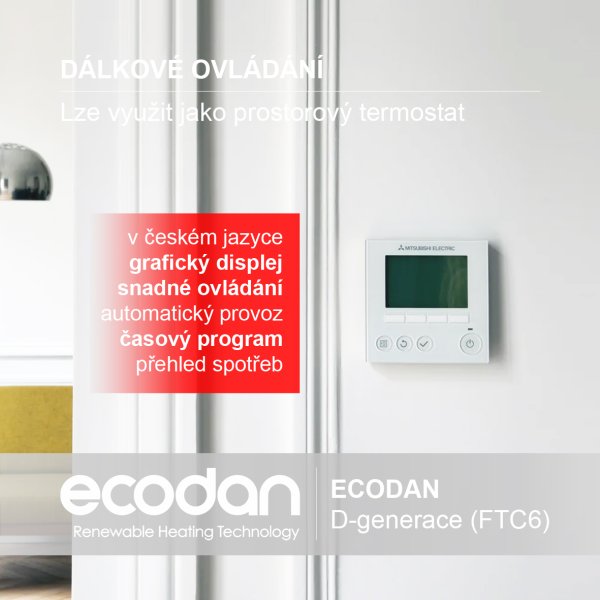

- Řídicí elektronika s označením FTC6 s uživatelsky příjemným a intuitivním ovládáním pomocí kvalitního, modře podsvíceného, grafického displeje kompletně v českém jazyce
- Nepřímo ohřívaný vysoce kvalitní akumulační nerezový zásobník teplé vody z oceli Duplex 2304 (EN 10088) o objemu 170, 200 a 300 L, který je nahříván pomocí nerezového deskového výměníku a cirkulačního čerpadla od výrobce Grundfos
- Pro vytápění a chlazení je zde integrováno nízkoenergetické oběhové čerpadlo od výrobce Grundfos typ UPM3 řízené PWM signálem
- Záložní zdroj tepla zde slouží integrovaná elektrická topná patrona v 1-fázovém provedení o výkonu 2,0 až 6,0 kW, nebo v 3-fázovém o výkonu 9,0 kW
- Automatický odvzdušňovací ventil, filtr pevných částic, manometr, elektronický snímač průtoku a snímač tlaku chladiva (R32)
- Součástí balení je paměťová SD karta pro ukládání nastavení a dat z historie o provozu

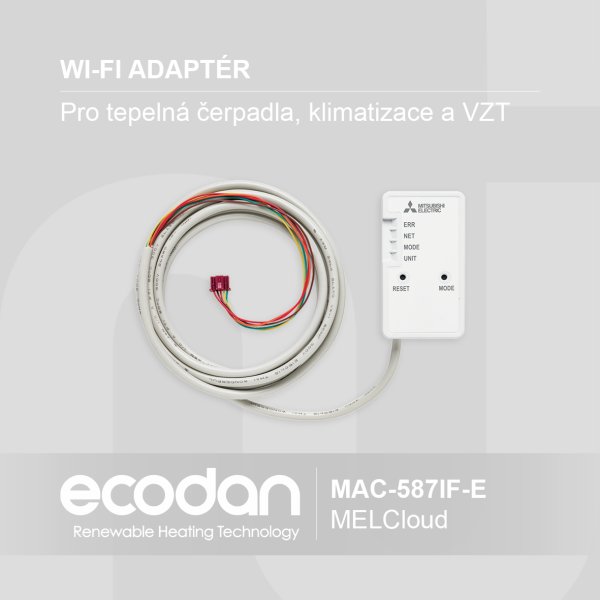

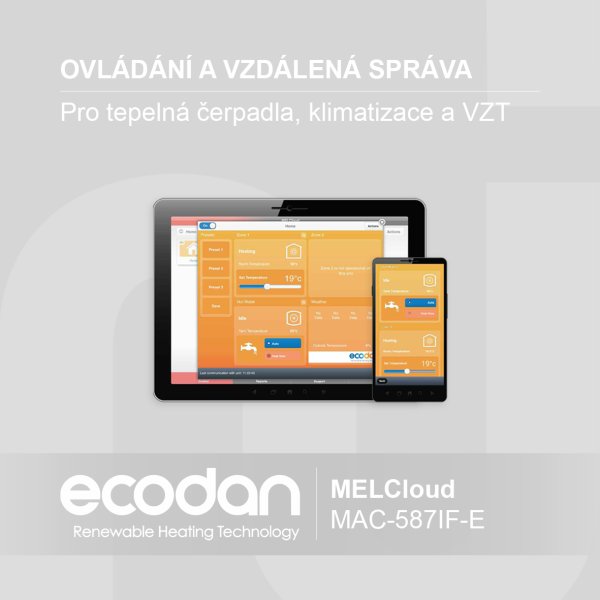

- Připojení externě volitelného Wi-Fi adaptéru pro vzdálenou správu a ovládání pomocí jakéhokoliv zařízení s připojením na internet
- Možnost připojení externích měřičů tepla vč. měření a vyhodnocování spotřeb elektrické energie na vytápění, chlazení a ohřev teplé vody
- Podpora SG-Ready pro nastavení parametrů pro chytrou síť (Smart Grid a FVE)

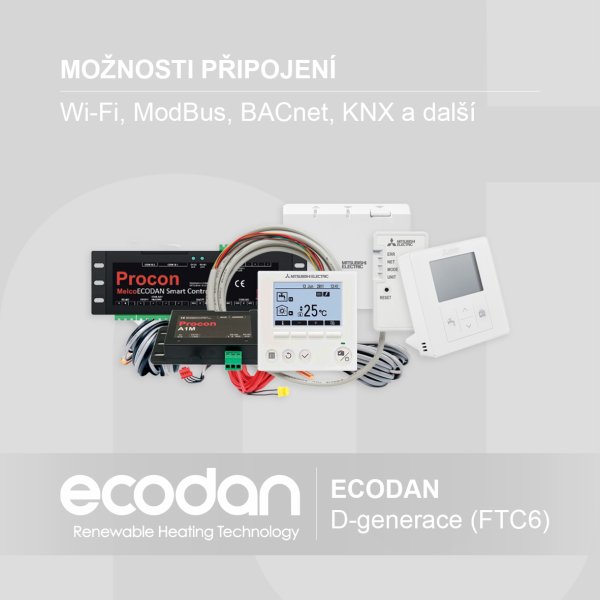

- Rozšířená podpora pro externí ovládání pomocí ModBus, BACnet, KNX, analog. a další..
Prohlédněte si oblíbené instalace tepelných čerpadel.
PROVEDENÍ VNITŘNÍCH JEDNOTEK

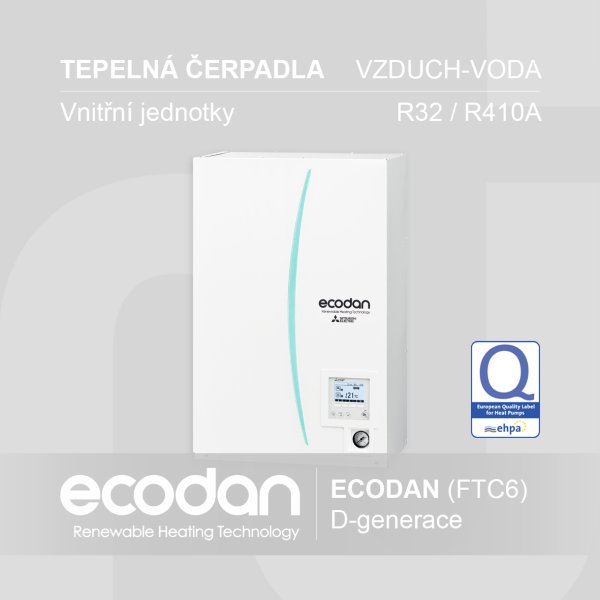

- Bez zásobníku teplé vody
(s možností připojení libovolného externího)
- označení pro splitové provedení:
E(H/R)S(C/D/E)-(V/Y)M(2/6/9)D
- označení pro kompaktní provedení:
ERPX-(V/Y)M(2/6/9)D
S rozměry (V x Š x H): 800 x 530 x 360 mm
- Se zásobníkem teplé vody 170, 200 a 300 L
- označení pro splitové provedení:
E(H/R)ST(17/20/30)(C/D)-(V/Y)M(2/6/9)D
- označení pro kompaktní provedení:
E(H/R)PT(17/20/30)X-(V/Y)M(2/6/9)D
S rozměry (V x Š x H):
1400(170 L)/1600(200 L)/2050(300 L) x 595 x 680 mm
Více informací k možnostem provedení a modelovým řadám vč. označení vnitřních jednotek ECODAN.
PODMÍNKY ELEKTRICKÉHO PŘIPOJENÍ
- Napájení vnitřní jednotky:
230 V, 1-f, 50 Hz, CYKY 3x 1,5 mm2, 1x 6 B
- Napájení elektrické topné patrony (3. varianty):
2,0 kW: 230 V, 1-f, 50 Hz, CYKY 3x 2,5 mm2, 1x 10 B
6,0 kW: 230 V, 1-f, 50 Hz, CYKY 3x 6,0 mm2, 1x 32 B
9,0 kW: 400 V, 3-f, 50 Hz, CYKY 5x 2,5 mm2, 3x 16 B
PŘIPOJITELNOST K VENKOVNÍM JEDNOTKÁM
Více informací k možnostem provedení a modelovým řadám vč. označení venkovních jednotek ECODAN.
MOŽNOST KASKÁDNÍHO ZAPOJENÍ
V případě požadavku na instalaci s větším výkonem je možnost připojení kaskádní řídící elektroniky přímo od výrobce, pomocí které lze nainstalovat a ovládat v jedné kaskádě až 6 libovolných tepelných čerpadel (venkovní jednotky shodného typu a výkonu). Více informací k řídící a kaskádní elektronice: PAC-IF071B-E.
