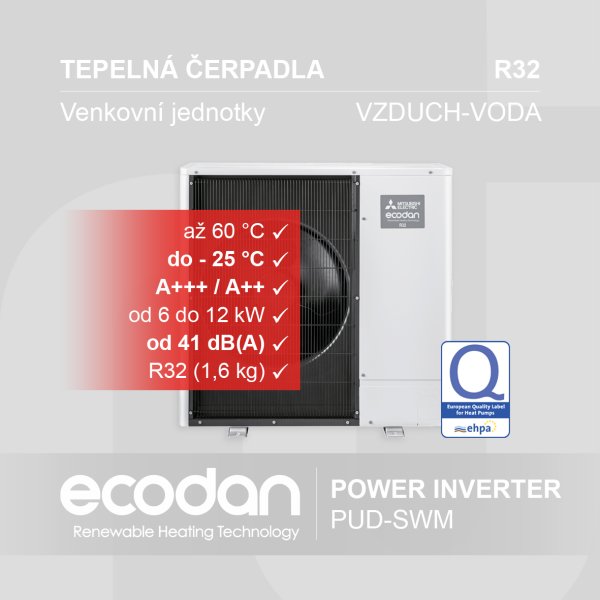

Tepelná čerpadla vzduch-voda Power Inverter │ PUD-SWM

publikováno: 2024/01/04

Zpět na aktuality

Další generace splitových venkovních jednotek tepelných čerpadel s názvem ECODAN typu vzduch-voda z řady Power Inverter a označením PUD-SWM s chladivem R32 od výrobce Mitsubishi Electric.

Další generace splitových tepelných čerpadel nabízí celkem 4 výkonové modely s označením PUD-SWM60/80/100/120 s jmenovitým otopným výkonem 6, 8, 10 a 12 kW (P_rated) je ideálním řešením na vytápění a ohřev teplé vody jak pro nové, tak starší rodinné domy a stávající objekty s podlahovým vytápěním a otopnými tělesy. Dle ErP (Energy related Product) tepelná čerpadla z této řady dosahují té nejvyšší možné energetické třídy A+++/A++ (nízkoteplotní tzn. podlahové vytápění / vysokoteplotní otopný systém např. s otopnými tělesy). Dále se vyznačují velmi nízkou hladinou akustického tlaku (SPL) na trhu, ve vzdálenosti 1 m a výšce 1,5 m naměřeno již od 41 dB(A) pro PUD-SWM60VAA(6,0 kW). Pomocí splitového provedení tepelného čerpadla s novým typem chladiva R32 (GWP 675), jsou minimální ztráty na vedení a není zde nutné žádné opatření proti zamrznutí. S možností dlouhého vedení chladiva a velmi nízké hladiny hluku je snadné umístění téměř kdekoli v okolí vytápěného objektu. Maximální vzdálenost propojení mezi venkovní / vnitřní jednotkou tepelného čerpadla je až 30 m s převýšením do 30 m.

Garantovaný operační rozsah provozu je od venkovní teploty vzduchu +35 °C až do −25 °C dle EN 14 511.

Proměřeno nezávislou certifikovanou zkušebnou a certifikací s názvem KEYMARK a s certifikátem značky kvality EHPA Quality Label.

Stručný popis zařízení:

V nabídce 4 modely ve splitovém provedení s výkonem 6, 8, 10 a 12 kW (P_rated)
Vytápění a ohřev teplé vody jak pro nové, tak starší rodinné domy a objekty s podlahovým vytápěním a otopnými tělesy
Maximální výstupní teplota vody až 60 °C (55 °C do -15 °C) s garantovaným provozem až do -25 °C
Doporučené pro objekty s tepelnou ztrátou (TZ) v rozmezí 6,0 až 12,0 kW (P_design)
Možnost kaskádního zapojení s celkovým instalovaným otopným výkonem až 72 kW
Nejvyšší možná energetická třída v tomto sortimentu na trhu A+++/A++ dle ErP
Účinnost pro režim vytápění tzv. topný faktor
COP 4,7 až 5,0 pro podmínky A7/W35 dle EN 14 511
Sezónní energetická účinnost pro režim vytápění
SCOP až 4,5 dle EN 14 825
Splitové provedení s chladivem R32 (GWP 675), předplněno na 15 m s náplní 1,6 kg, max. do 1,8 kg (bez omezení dle EN 378)
Hladina akustického tlaku (SPL) již od 41 dB(A) a výkonu (PWL) od 55 dB(A) dle EN 12 102
Rychlá a snadná instalace s rozměry 1 020 x 1 050 x 480 mm a hmotností pouze 101 až 120 kg
Snadné umístění v okolí vytápěného objektu s možností délky vedení chladiva 2 až 30 m

Elektrické připojení:

Napájení pro: PUD-SWM60VAA
230 V, 1-f, 50 Hz, CYKY 3x 2,5 mm², 1x 16 C
Napájení pro: PUD-SWM80/100/120YAA
400 V, 3-f, 50 Hz, CYKY 5x 2,5 mm², 3x 16 C

Připojitelnost k vnitřním jednotkám:
Vnitřní jednotky ECODAN D-generace (FTC6) se zde nabízí ve dvouch základních provedeních, bez zásobníku teplé vody s možností uchycení na stěnu a s integrovaným nerezovým zásobníkem teplé vody o objemu 170, 200 a 300 L.

Vnitřní jednotky bez zásobníku teplé vody
- označení pro splitové provedení:
EHSD-(V/Y)M(2/6/9)D
Se zásobníkem teplé vody 170, 200 a 300 L
- označení pro splitové provedení:
EHST(17/20/30)D-(V/Y)M(2/6/9)D

Více informací k možnostem provedení a modelovým řadám vč. označení vnitřních jednotek ECODAN.

Podpora kaskádního zapojení:

V případě požadavku na instalaci s větším výkonem je možnost připojení kaskádní řídící elektroniky přímo od výrobce, pomocí které lze nainstalovat a ovládat v jedné kaskádě celkem až 6 libovolných tepelných čerpadel s celkovým instalovaným výkonem až 72 kW (venkovní jednotky shodného typu a výkonu). Více informací k řídící a kaskádní elektronice: PAC-IF071B-E.
