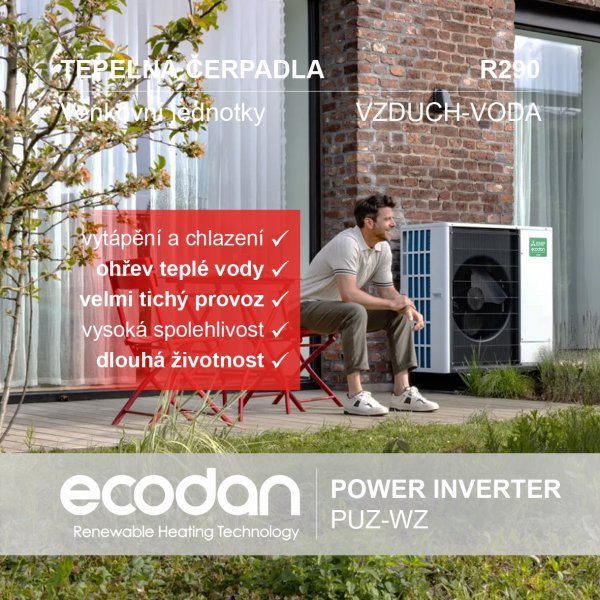

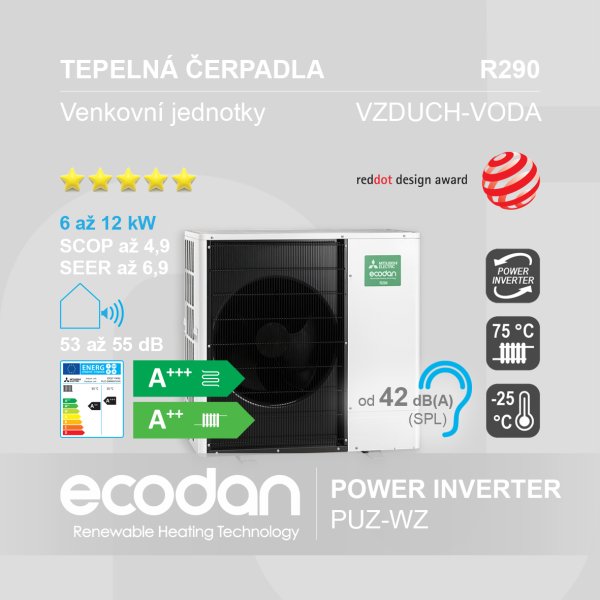

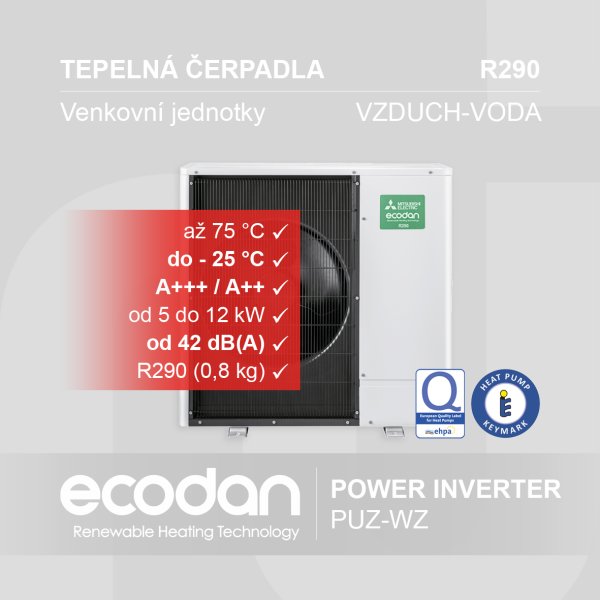

Nová generace kompaktních venkovních jednotek tepelných čerpadel s názvem ECODAN typu vzduch-voda z řady Power Inverter a označením PUZ-WZ s chladivem R290 od výrobce Mitsubishi Electric.
PUZ-WZ | ECODAN - POWER INVERTER (R290)
V této úplně nové řadě tepelných čerpadel vzduch-voda s názvem Power Inverter se nabízí 5 výkonových modelů v kompaktním provedení s jmenovitým topným výkonem 5, 6, 8, 10 a 12 kW a označením PUZ-WZ50/60/(80)85/100/120. Tato nová řada tepelných čerpadel je ideálním řešením na vytápění, chlazení a ohřev teplé vody jak pro nové, tak i starší rodinné domy a objekty s podlahovým vytápěním a otopnými tělesy. Dle ErP (Energy related Product) všechna tepelná čerpadla z této řady dosahují té nejvyšší možné energetické třídy A+++/A++ (nízkoteplotní tzn. podlahové vytápění / vysokoteplotní otopný systém např. s otopnými tělesy). Dále se vyznačují velmi nízkou hladinou akustického tlaku (SPL), ve vzdálenosti 1 m a výšce 1,5 m naměřeno již od 42 dB(A). Pomocí kompaktního provedení tepelného čerpadla s novým typem chladiva R290 (GWP 3), je zajištěna mnohem vyšší energetická účinnost s nižšími provozními náklady a je velmi šetrnou alternativou k současným syntetickým chladivům s vyšším GWP. Propan je navíc přírodní chladivo a je mnohem dostupnější s nízkou a stabilní cenou. Dále je plně v souladu s platnými i budoucími nařízeními EU o regulaci F-plynů a podporuje tak dlouhodobě udržitelné technologie. Představení zařízení najdete na www.youtube.com.
Garantovaný operační rozsah provozu je od venkovní teploty vzduchu +35 °C až do −25 °C dle EN 14 511.
Proměřeno nezávislou certifikovanou zkušebnou a certifikací s názvem KEYMARK a s certifikátem značky kvality EHPA Quality Label.
V případě zájmu o návrh řešení a nezávaznou nabídku nám prosím vyplňte stručný formulář.
PUZ-WZ | VLASTNOSTI TEPELNÝCH ČERPADEL
- 5 modelů v kompaktním provedení s jmenovitým topným výkonem 5, 6, 8, 10 a 12 kW (Prated)
- Vytápění, chlazení a ohřev teplé vody jak pro nové, tak i starší rodinné domy a objekty s podlahovým vytápěním a otopnými tělesy
- Maximální výstupní teplota vody až 75 °C (65 °C do -25 °C) s garantovaným provozem až do -25 °C
- Doporučené pro rodinné domy a objekty s tepelnou ztrátou (TZ) v rozmezí 5,0 až 12,0 kW (Pdesign)
- Možnost kaskádního zapojení s celkovým instalovaným topným výkonem až 72 kW
- Nejvyšší možná energetická třída v tomto sortimentu na trhu A+++/A++ dle ErP
- Účinnost pro režim vytápění tzv. topný faktor
COP 4,7 až 5,1 pro A7/W35 dle EN 14 511 - Sezónní energetická účinnost pro režim vytápění
SCOP 4,5 až 4,9 dle EN 14 825 - Účinnost pro režim chlazení tzv. chladicí faktor
EER 2,8 až 5,4 pro A35/W18 dle EN 14 511 - Sezónní energetická účinnost pro režim chlazení
SEER 4,8 až 6,9 dle EN 14 825 - Kompaktní provedení s chladivem R290 (GWP 3) a maximální náplní pouze do 0,8 kg
- Hladina akustického tlaku (SPL) již od 42 dB(A) a výkonu (PWL) od 53 dB(A) dle EN 12 102
- Rychlá a snadná instalace s rozměry 1 040 x 1 050 x 480 mm a hmotností pouze 89 až 131 kg
Prohlédněte si oblíbené instalace tepelných čerpadel.
PUZ-WZ | PODMÍNKY ELEKTRICKÉHO PŘIPOJENÍ
Napájení V: 1-fázové 230 V/Y: 3-fázové 400 V
- PUZ-WZ50/60VAA
230 V, 1-fáze, 50 Hz, CYKY 3x 2,5 mm2, 1x 16 C - PUZ-WZ85/100/120YAA
400 V, 3-fáze, 50 Hz, CYKY 5x 2,5 mm2, 3x 16 C
PUZ-WZ | PODMÍNKY HYDRAULICKÉHO PŘIPOJENÍ
Rozsah průtoku, doporučený pro ΔT = 8 °C a min. objem otopné vody v systému
-
PUZ-WZ50VAA: 6,5 až 14,3 L/min, 9,0 L/min, 30 L
-
PUZ-WZ60VAA: 6,5 až 17,2 L/min, 10,8 L/min, 30 L
-
PUZ-WZ85YAA: 7,2 až 27,2 L/min, 14,3 L/min, 50 L
-
PUZ-WZ100YAA: 10,0 až 34,4 L/min, 21,5 L/min, 50 L
-
PUZ-WZ120YAA: 10,0 až 34,3 L/min, 21,5 L/min, 70 L
PUZ-WZ | PŘIPOJITELNOST VNITŘNÍCH JEDNOTEK

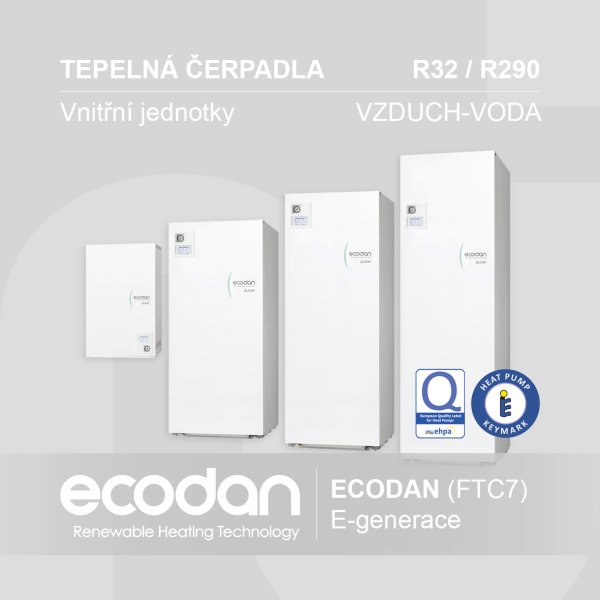

Vnitřní jednotky se zde nabízí ve dvouch základních provedeních, bez zásobníku teplé vody s možností zavěšením na stěnu a s integrovaným nerezovým zásobníkem teplé vody o objemu 170, 200 a 300 L. Více informací k vnitřním jednotkám ECODAN E-generace.
- Bez integrovaného zásobníku teplé vody
(s možností připojení externího zásobníku)
ERPX-(V/Y)M(2/6/9)E - Se zásobníkem teplé vody 170, 200 a 300 L

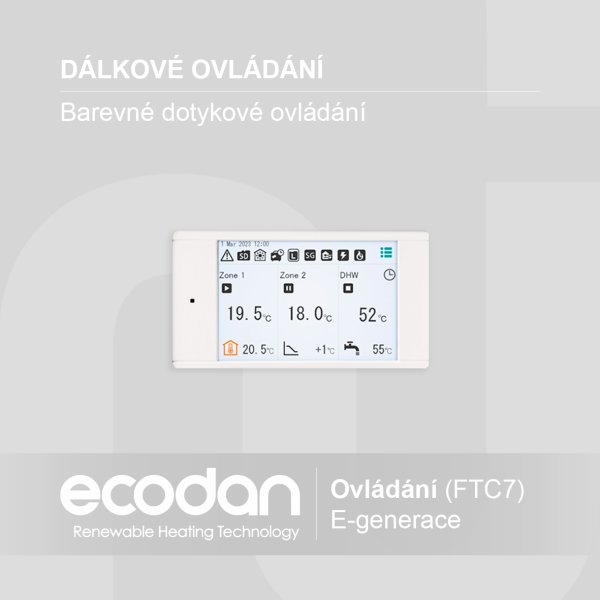

E(H/R)PT(17/20/30)X-(V/Y)M(2/6/9)E - Řídicí elektronika s kabelovým ovládáním
(pouze pro individuální systémová řešení)
PAC-IF081B-E
Více informací k možnostem provedení a modelovým řadám vč. označení vnitřních jednotek ECODAN.
PUZ-WZ | PODPORA KASKÁDNÍHO ZAPOJENÍ
V případě požadavku na instalaci s větším výkonem je možnost připojení kaskádní řídicí elektroniky, pomocí které lze nainstalovat a ovládat v jedné kaskádě celkem až 6 libovolných tepelných čerpadel s instalovaným topným výkonem až 72 kW (venkovní jednotky pouze shodného typu a výkonu). Více informací.
Prohlédněte si zajímavé instalace tepelných čerpadel.
PUZ-WZ | DOPORUČENÉ PŘÍSLUŠENSTVÍ
- Volně stavitelná stojanová konzole: KON-STOJ-4/4
- Stavitelná nástěnná konzole: KON-NAST-4/2
- Pryžové silentbloky: EPD-SIB-M08
- Pryžový podstavec: EPD-STOJ-4/4
PUZ-WZ | VOLITELNÉ PŘÍSLUŠENSTVÍ
- Externí konektor pro výhřev vany: MAC-063RA-E
- Sada pro odvod kondenzátu: PAC-SG61DS-E
- Vana pro odvod kondenzátu: PAC-SJ83DP-E
- Usměrňovací výfukové žaluzie: PAC-SH96SG-E
- Ochranný panel proti větru: PAC-SH95AG-E
PUZ-WZ | MOŽNOSTI DIAGNOSTIKY A SERVISU
- Základní servisní diagnostika: PAC-SK52ST
