Nová řada vnitřních jednotek ECODAN E-generace pro splitová a kompaktní tepelná čerpadla typu vzduch-voda z řady Eco, Power a Zubadan Inverter s chladivem R32/R290 od výrobce Mitsubishi Electric.

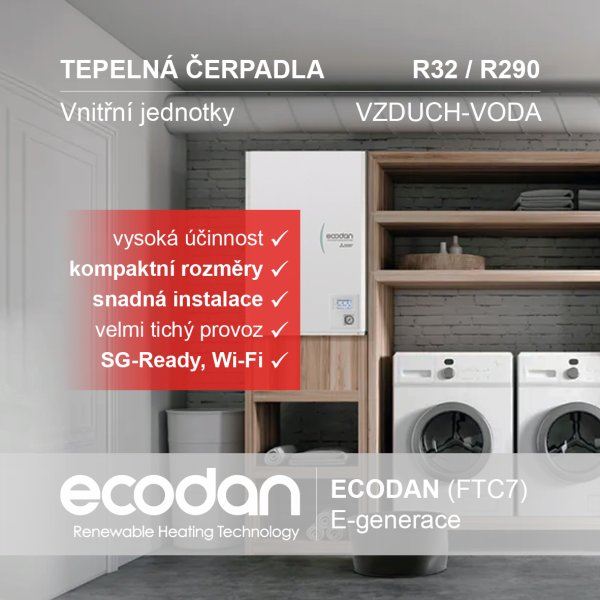

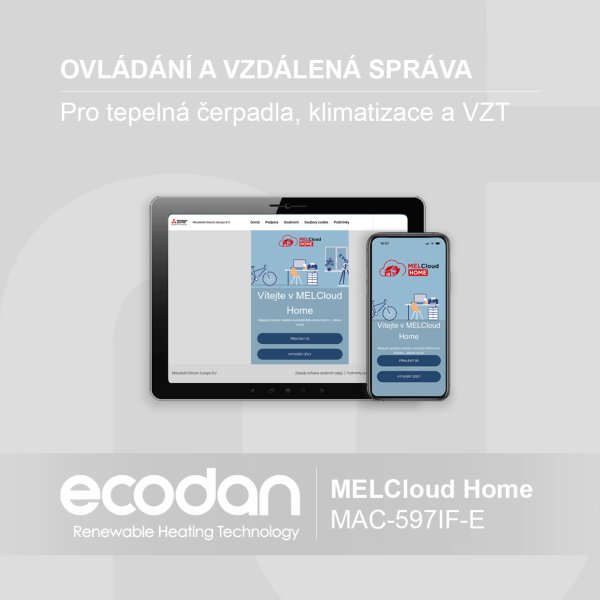

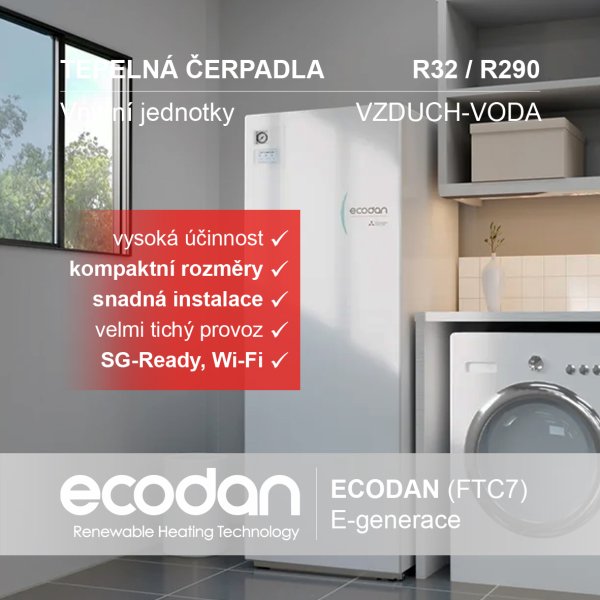

Vnitřní jednotky s názvem ECODAN E-generace jsou již v pořadí celkově 5. řadou vnitřních jednotek pro splitová a kompaktní tepelná čerpadla typu vzduch-voda s chladivem R32/R290 a nabízí se ve dvou základních provedeních, bez zásobníku teplé vody s možností uchycení na stěnu a s integrovaným zásobníkem teplé vody o objemu 170, 200 a 300 L. Díky svému designovému opláštění a minimálním zástavbovým rozměrům a nízkou hlučností, může být umístěna téměř kdekoliv, v technické místnosti, v koupelně, na chodbě, nebo v garáži. Uvnitř vnitřní jednotky jsou již integrovány všechny nutné součásti pro rychlou a snadnou instalaci. Součástí všech vnitřních jednotek je již nová řídicí elektronika s označením FTC7 a nové intuitivní barevné dotykové ovládání kompletně v českém jazyce s možností dálkového ovládání a vzdálené správy pomocí aplikace MELCloud Home.
Důvody proč si vybrat tepelné čerpadlo vzduch-voda od výrobce Mitsubishi Electric.
Proměřeno nezávislou certifikovanou zkušebnou a certifikací s názvem KEYMARK a s certifikátem značky kvality EHPA Quality Label.
STRUČNÝ POPIS ZAŘÍZENÍ

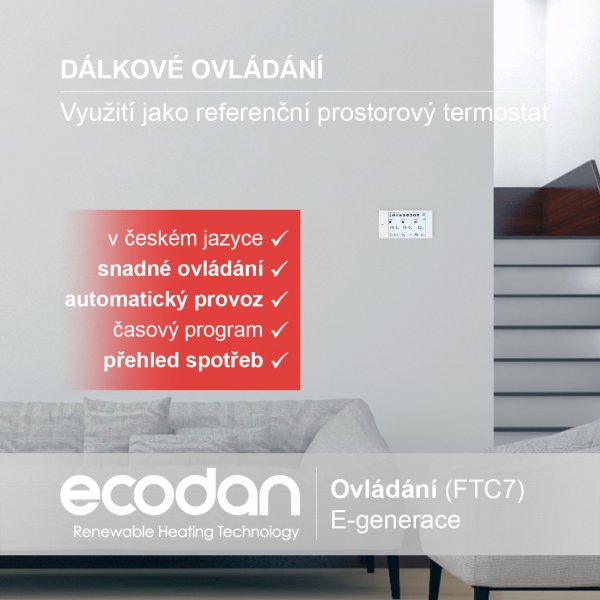

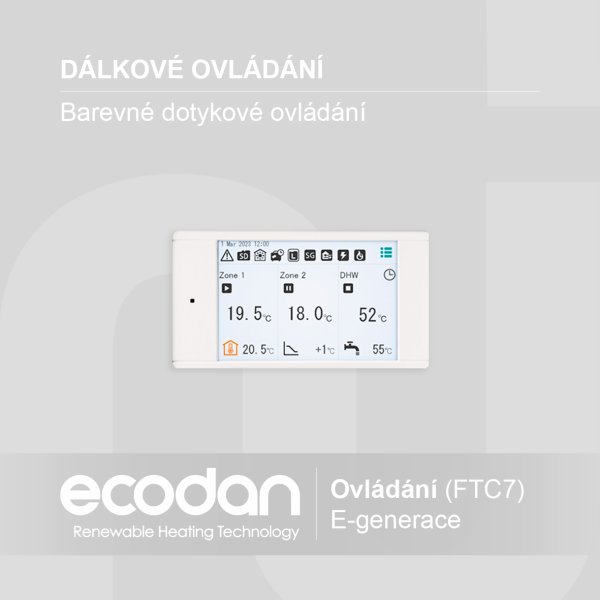

- Nová elektronika s označením FTC7 s uživatelsky příjemným a intuitivním ovládáním pomocí plně barevného grafického dotykového displeje kompletně v českém jazyce
- Kvalitní nerezový zásobník teplé vody z oceli Duplex 2304 (EN 10088) o objemu 170, 200 a 300 L s EPS izolací, který je nepřímo nahříván přes nerezový deskový výměník a cirkulační čerpadlo Grundfos
- Vysoce kvalitní nízkoenergetické oběhové čerpadlo od výrobce Grundfos typ UPM4 pro vytápění a chlazení a navíc řízené PWM signálem (autoadapt)
- Záložní zdroj tepla zde slouží integrovaná elektrická topná patrona v 1-fázovém provedení o výkonu 2,0 až 6,0 kW, nebo v 3-fázovém o výkonu 9,0 kW
- Automatický odvzdušňovací ventil, filtr s magnetickou vložkou, manometr, elektronický snímač průtoku a snímač tlaku chladiva (R32/R290)
- Součástí balení je paměťová MicroSD karta pro ukládání nastavení a dat z historie o provozu
- Možnost připojení externích měřičů tepla vč. měření a vyhodnocování spotřeb elektrické energie na vytápění, chlazení a ohřev teplé vody

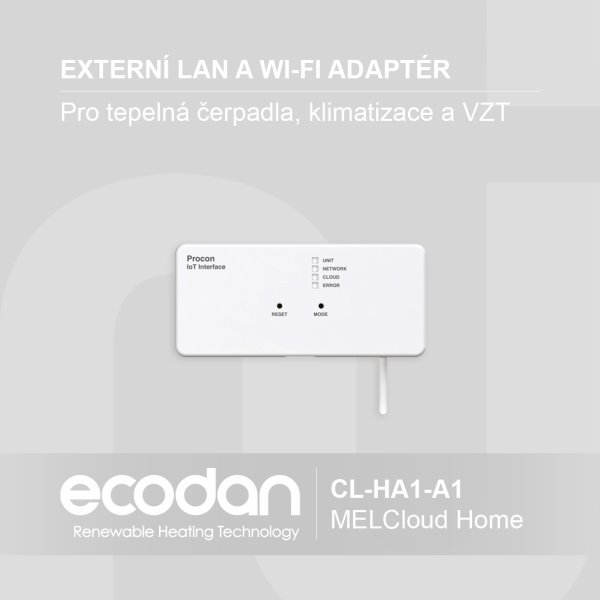

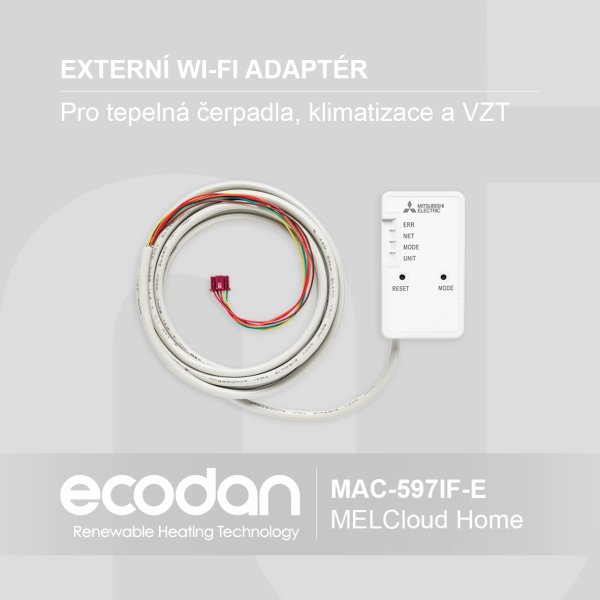

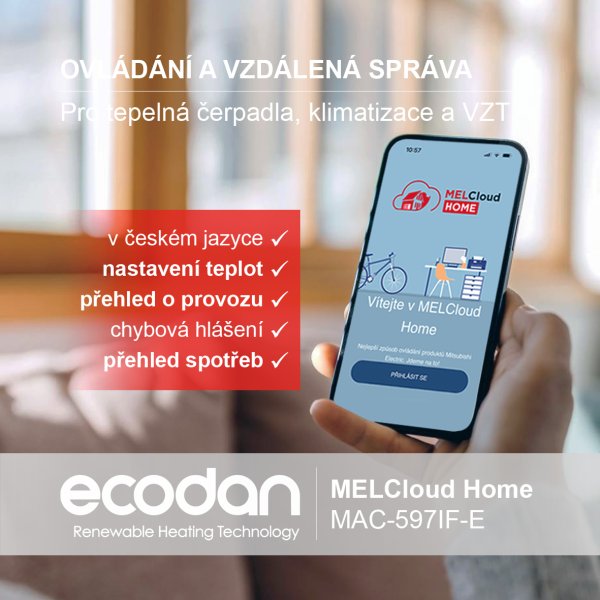

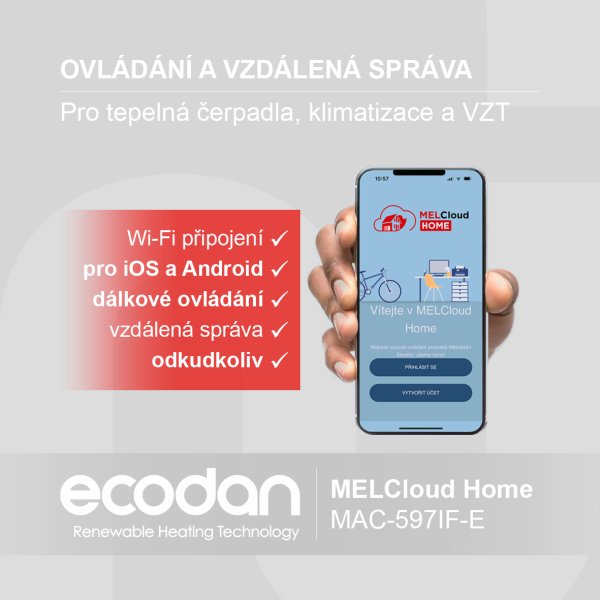

- Připojení externího LAN, nebo Wi-Fi modulu pro ovládání a vzdálenou správu pomocí jakéhokoliv zařízení s připojením na internet
- Podpora SG-Ready pro rychlou změnu nastavení parametrů pro chytrou síť (Smart Grid a FVE)
- Spolupráce s dalším zdrojem tepla, např. stávajícím plynovým kotlem a jeho možnost nastavení pro automatické přepnutí od venkovní teploty, provozních nákladů, nebo emisí (CO2)

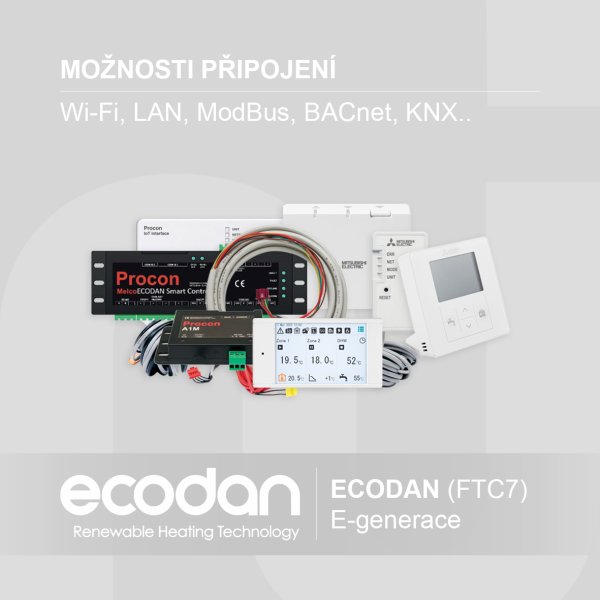

- Rozšířená podpora pro externí ovládání pomocí ModBus, BACnet, KNX, analog. a další..
Prohlédněte si oblíbené instalace tepelných čerpadel.
PROVEDENÍ VNITŘNÍCH JEDNOTEK

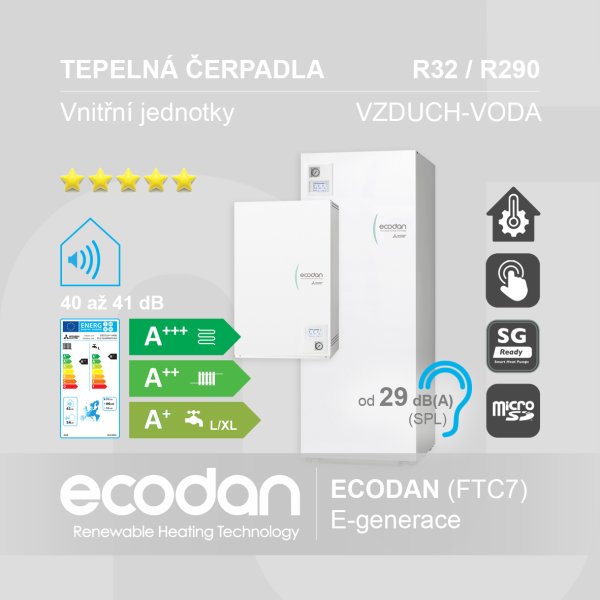

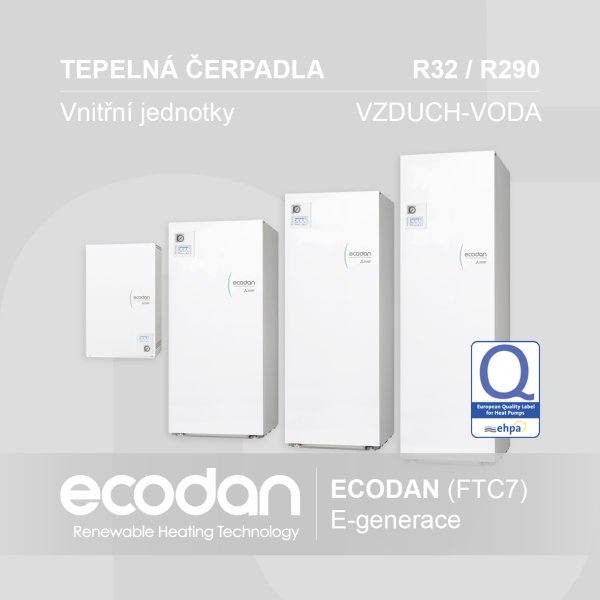

Vnitřní jednotky se nabízí ve dvouch základních konstrukčních provedeních, bez zásobníku teplé vody s možností uchycení na stěnu a rozměry (V x Š x H): 800 x 530 x 360 mm a s integrovaným zásobníkem teplé vody o objemu 170, 200 a 300 L s rozměry (V x Š x H): 1400(170 L) / 1600(200 L) / 2050(300 L) x 595 x 680 mm.

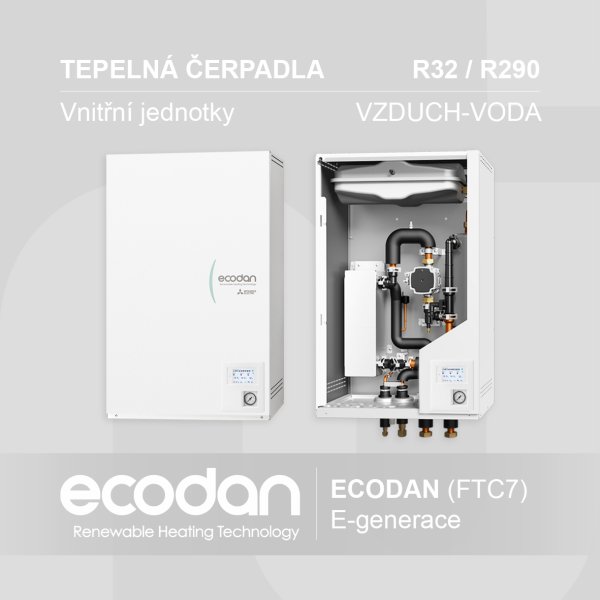

- Bez zásobníku teplé vody
(s možností připojení externího zásobníku)
- označení pro splitové provedení:
E(H/R)S(D/F)-(V/Y)M(2/6/9)E
- označení pro kompaktní provedení:
ERPX-(V/Y)M(2/6/9)E

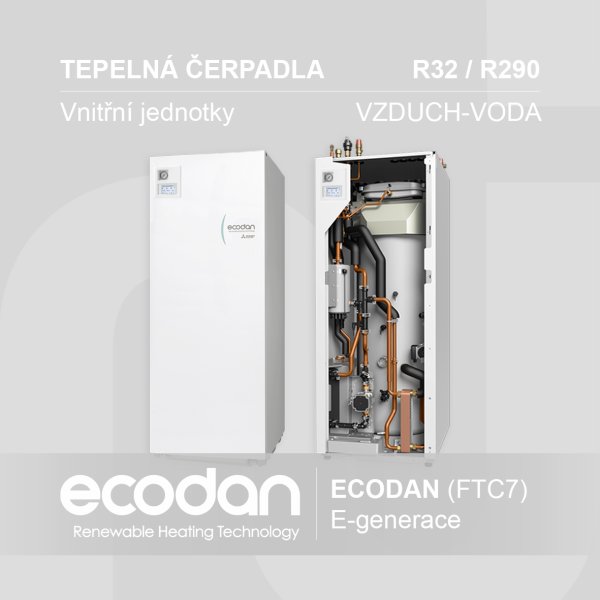

- Se zásobníkem teplé vody 170, 200 a 300 L
- označení pro splitové provedení:
E(H/R)ST(17/20/30)(D/F)-(V/Y)M(2/6/9)E
- označení pro kompaktní provedení:
E(H/R)PT(17/20/30)X-(V/Y)M(2/6/9)E
Více informací k možnostem provedení a modelovým řadám vč. označení vnitřních jednotek ECODAN.
Stručný popis a vlastnosti tepelných čerpadel typu vzduch-voda v kompaktním a splitovém provedení.
PODMÍNKY ELEKTRICKÉHO PŘIPOJENÍ
- Napájení pouze pro vnitřní jednotku:
230 V, 1-f, 50 Hz, CYKY 3x 1,5 mm2, 1x 6 B
- Napájení elektrické topné patrony (3. varianty):
2,0 kW: 230 V, 1-f, 50 Hz, CYKY 3x 2,5 mm2, 1x 10 B
6,0 kW: 230 V, 1-f, 50 Hz, CYKY 3x 6,0 mm2, 1x 32 B
9,0 kW: 400 V, 3-f, 50 Hz, CYKY 5x 2,5 mm2, 3x 16 B
PŘIPOJITELNOST K VENKOVNÍM JEDNOTKÁM
Možnost připojení splitových a kompaktních tepelných čerpadel typu vzduch-voda z řady Eco Inverter, Power Inverter a Zubadan Inverter s chladivem R32 a R290.
Více informací k možnostem provedení a modelovým řadám vč. označení venkovních jednotek ECODAN.
PODPORA KASKÁDNÍHO ZAPOJENÍ
V případě požadavku na instalaci s větším výkonem je možnost připojení kaskádní řídicí elektroniky přímo od výrobce, pomocí které lze nainstalovat a ovládat v jedné kaskádě až 6 tepelných čerpadel (venkovní jednotky shodného typu a výkonu). Více informací k řídicí a kaskádní elektronice s ovládáním: PAC-IF081B-E.
