Realizace kaskády dvou tepelných čerpadel typu vzduch-voda ECODAN typ Zubadan Inverter PUHZ-SHW112YAA s jmenovitým topným výkonem 2x 14,0 kW pro větší komerční objekt s podlahovým vytápěním a vytápěnou podlahovou plochou 820 m2. Tepelná ztráta objektu (TZ) 26,0 kW při výpočtové venkovní teplotě -12 st. C.

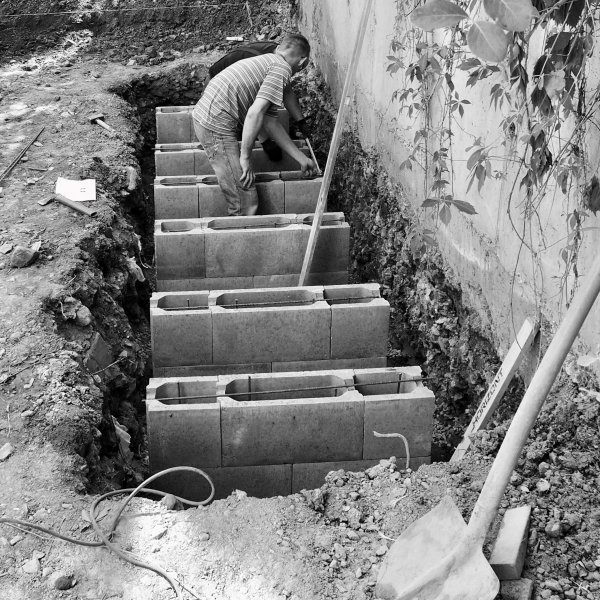

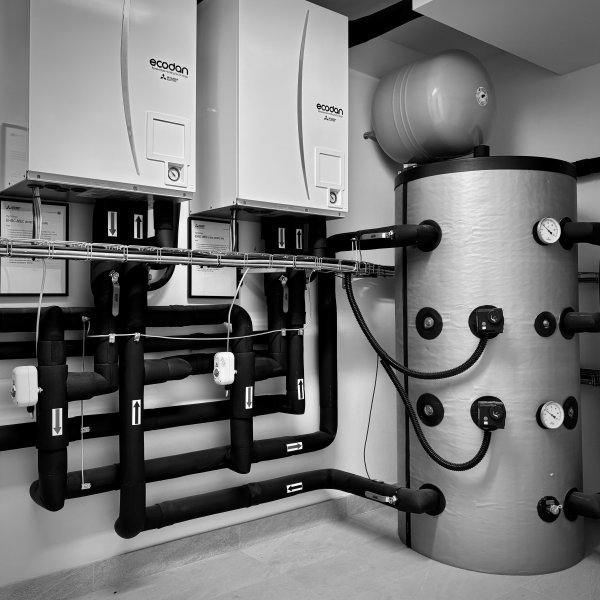

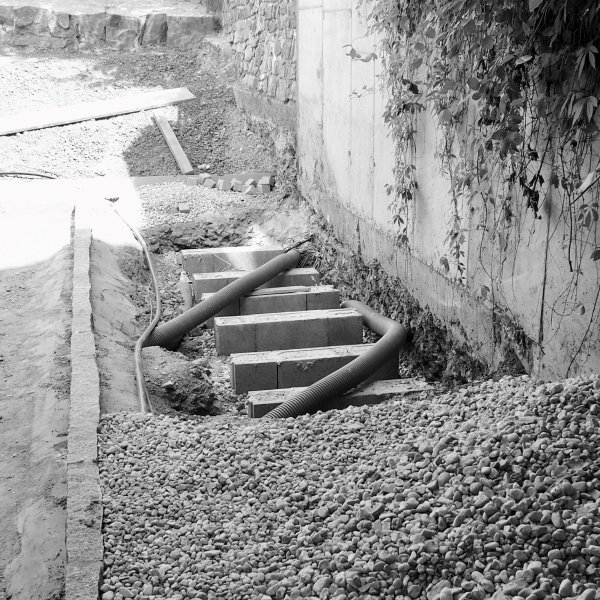

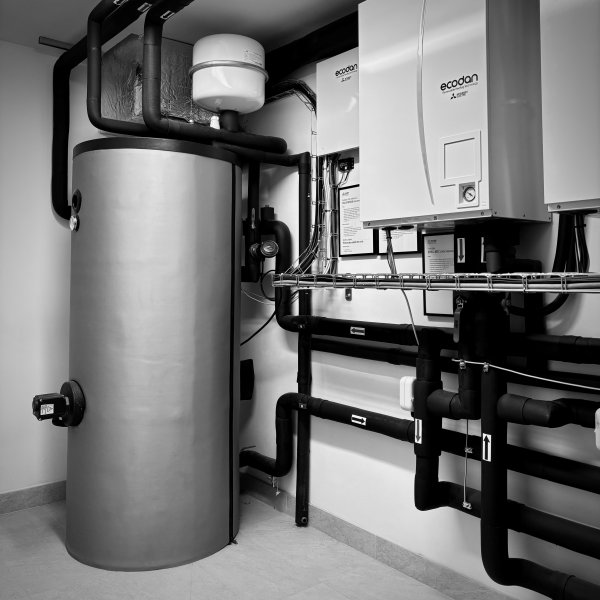

Instalace kaskády dvou tepelných čerpadel typu vzduch-voda o celkovém instalovaném topném výkonu 28,0 kW od výrobce Mitsubishi Electric s názvem ECODAN z řady Zubadan Inverter s chladivem R410A a označením sestavy PUHZ-SHW112YAA/EHSC-MED. Venkovní jednotky tepelných čerpadel s jmenovitým topným výkonem 2x 14,0 kW (Pdesign/rated) s vnitřními jednotkami s uchycením na stěnu a kaskádní řídicí elektronikou s ovládáním PAC-IF071B-E. Ohřev teplé vody probíhá v externě připojeném zásobníku teplé vody od výrobce TWL typ SWP o objemu 500 L a pro vytápění s vyrovnávací akumulační nádrží od výrobce TWL o objemu 500 L (pro připojení a ukládání přebytků od FVE). Otopný systém s rozdělovačem a třemi nezávisle ovládanými čerpadlovými skupinami pro podlahové vytápění od výrobce MEIBES.
Vytápění objektu probíhá na základě tzv. ekvitermního systému řízení, kde prostorová teplota pro každou obytnou místnost je řízena samostatně pomocí externě dodaných termostatů, které jsou propojeny se servopohony na rozdělovačích podlahového vytápění. Ovládání a vzdálená správa pomocí externího ModBus adaptéru s názvem Procon MelcoBEMS MINI (A1M) pomocí sériové komunikace RS-485 (GIRA). Aktivní spolupráce s FVE pomocí ovládání SG-Ready (Smart Grid).
Kompletní realizace otopného systému se třemi rozdělovači pro každé patro s podlahovým vytápěním od výrobce REHAU. Dodávka a montáž technologie a vystrojení strojovny s připojením na rozvody teplé a studené vody v r. 2023.
POPIS INSTALOVANÉHO ZAŘÍZENÍ

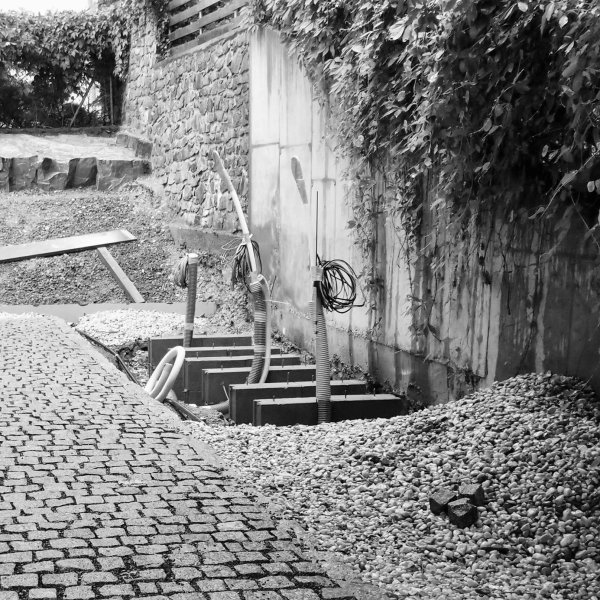

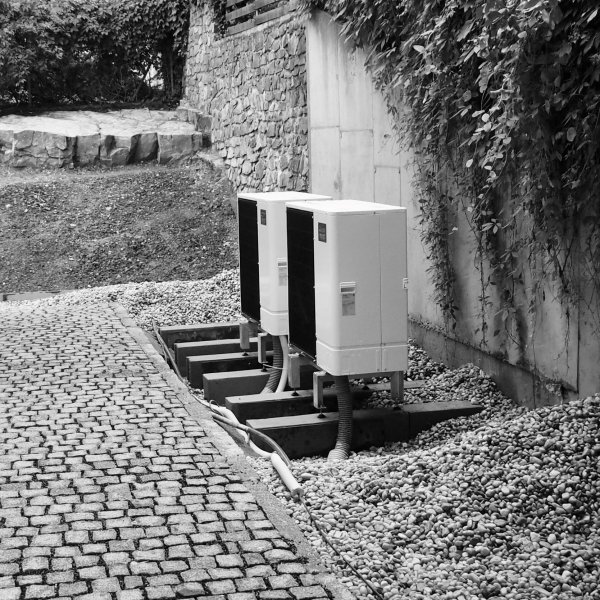

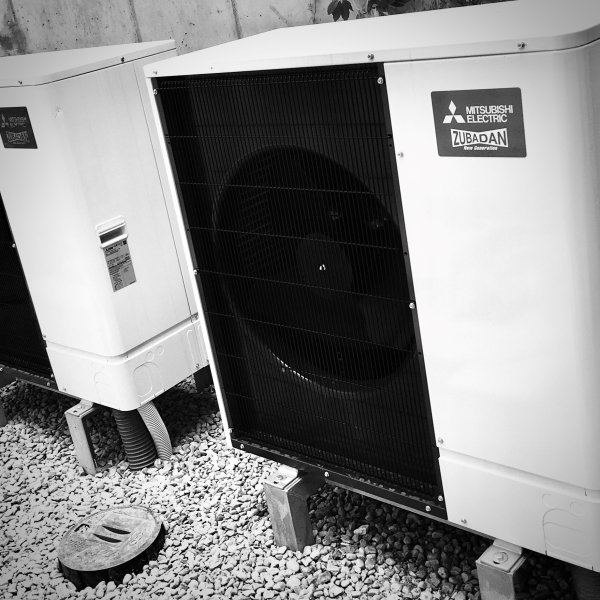

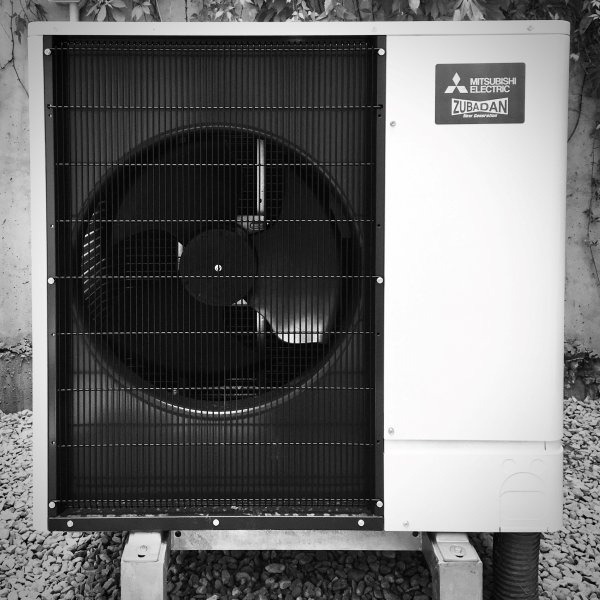

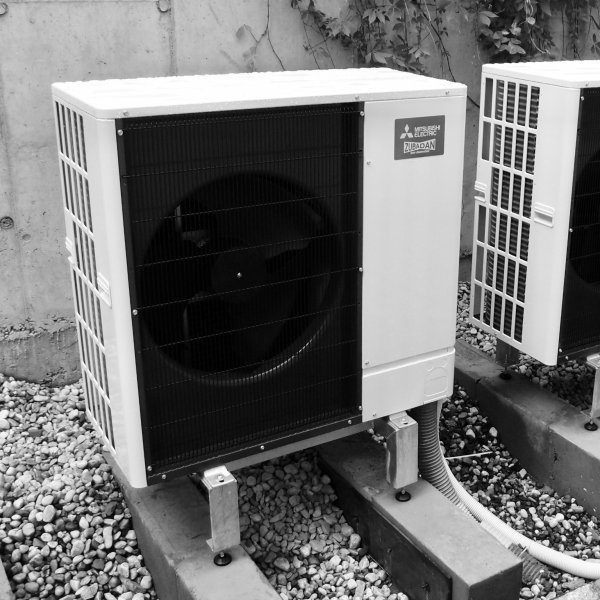

- 2x splitové venkovní jednotky tepelných čerpadel
Ecodan typ Zubadan Inverter PUHZ-SHW112YAA

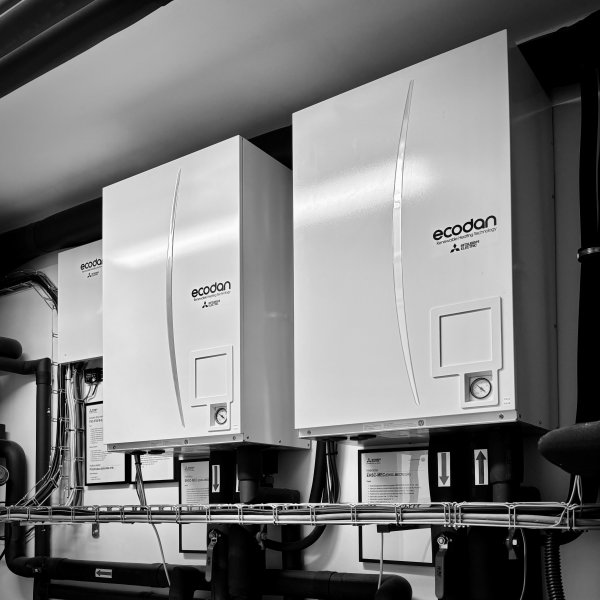

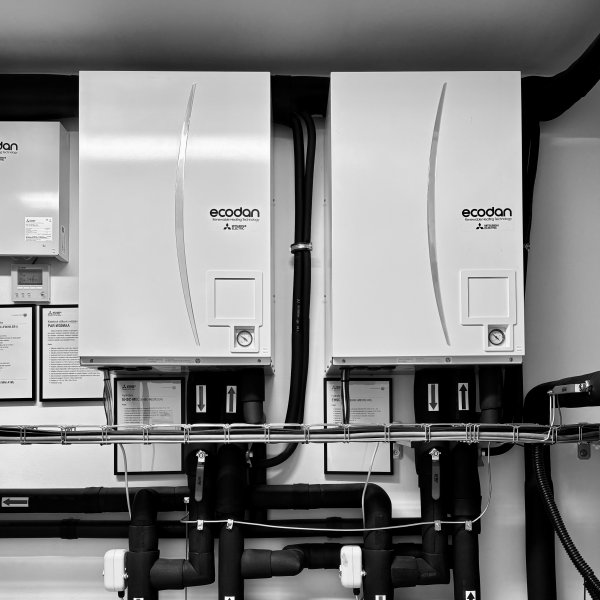

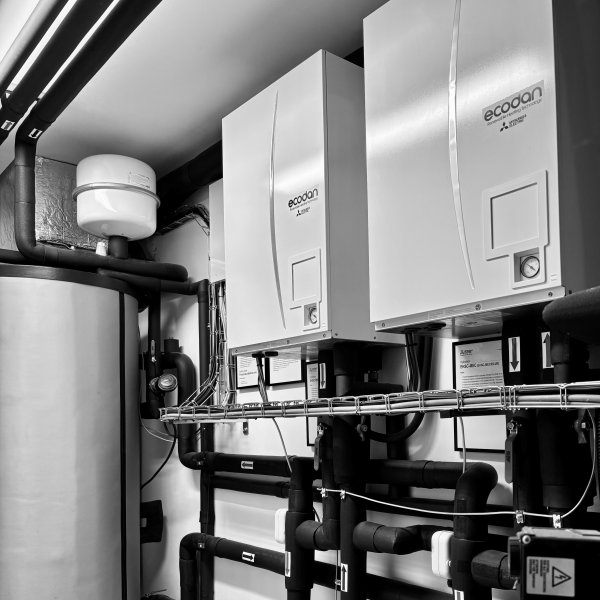

- 2x splitové vnitřní jednotky tepelných čerpadel
Ecodan D-generace typ EHSC-MED
- Kaskádní řídicí elektronika s ovládáním
PAC-IF071B-E
- Externí ModBus adaptér
Procon MelcoBEMS MINI (A1M)
- Ovládání a vzdálená správa
Externí MaR (GIRA)
- Vyrovnávací akumulační zásobník
TWL typ P 500
- Externí zásobník teplé vody
TWL typ SWP 500

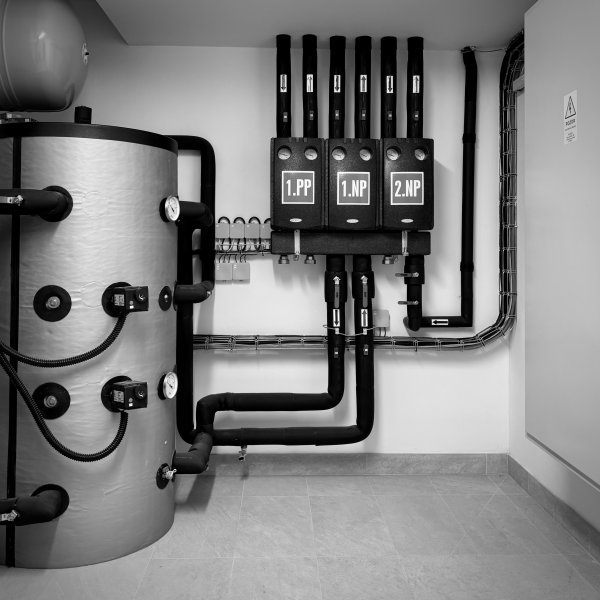

- Rozdělovač vytápění pro 3x topné okruhy
MEIBES Meiflow M
- 3x čerpadlové skupiny pro vytápění
MEIBES Meiflow M 3x UC
Orientační cena instalace: cca 620 tis. Kč vč. DPH.
