Realizace tepelného čerpadla typu vzduch-voda ECODAN typ Power Inverter PUZ-SWM80YAA s jmenovitým topným výkonem 8,0 kW pro nový rodinný dům s celoročním ohřevem venkovního bazénu a podlahovým vytápěním s vytápěnou podlahovou plochou 120 m2. Tepelná ztráta objektu (TZ) 5,0 kW při výpočtové venkovní teplotě -12 st. C.
Instalace splitového provedení tepelného čerpadla typu vzduch-voda od výrobce Mitsubishi Electric s názvem ECODAN z řady Power Inverter s chladivem R32 a označením sestavy PUZ-SWM80YAA/ERSF-YM9E.

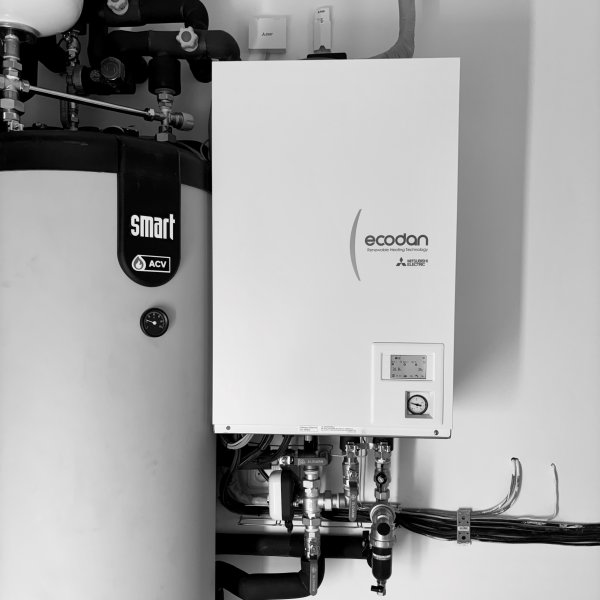

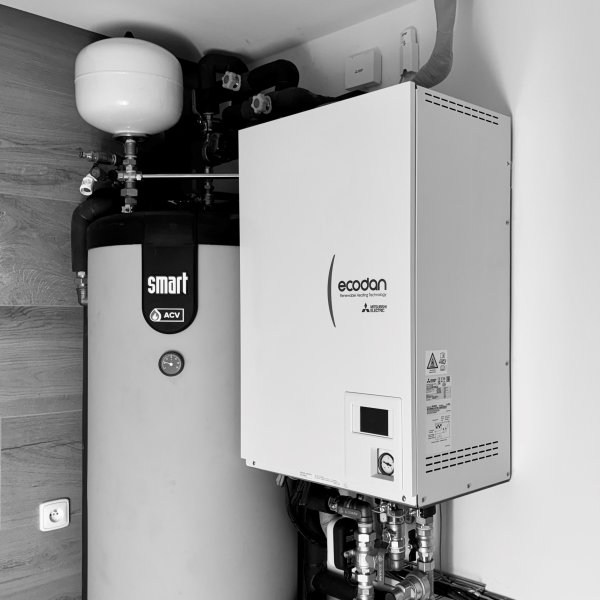

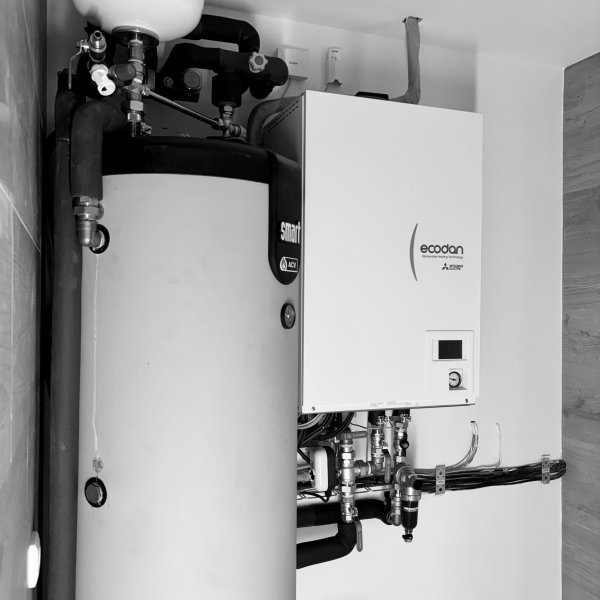

Venkovní jednotka tepelného čerpadla s jmenovitým topným výkonem 8,0 kW (Pdesign/rated) a vnitřní jednotkou bez integrovaného zásobníku teplé vody s uchycením na stěnu. Ohřev teplé vody probíhá v externě připojeném nerezovém zásobníku teplé vody od výrobce ACV o celkovém objemu 300 L a pro vytápění s vyrovnávací akumulační nádrží o objemu 100 L ve spodní části externího zásobníku. Otopný systém s rozdělovačem a dvěmi nezávisle ovládanými čerpadlovými skupinami pro podlahové vytápění a ohřev bazénu od výrobce MEIBES.

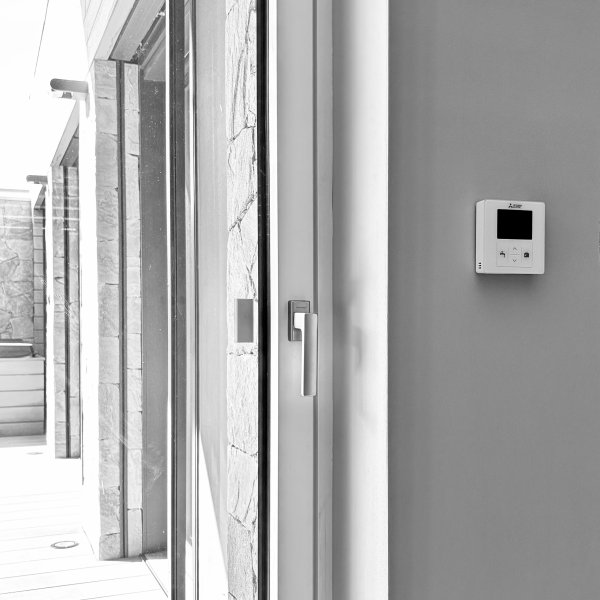

Vytápění objektu probíhá na základě tzv. auto-adaptabilního systému řízení pomocí externího bezdrátového prostorového termostatu, který je umístěn v referenční místnosti objektu na stěně v obývacím pokoji. V ostatních obytných místnostech je prostorová teplota řízena pomocí externě dodaných termostatů, které jsou propojeny se servopohony na rozdělovači podlahového vytápění. Dálkové ovládání a vzdálená správa pomocí externího Wi-Fi adaptéru a aplikace volně ke stažení přímo od výrobce s názvem MELCloud a nové aplikace MELCloud Home. Aktivní spolupráce s FVE pomocí SG-Ready (Smart Grid).

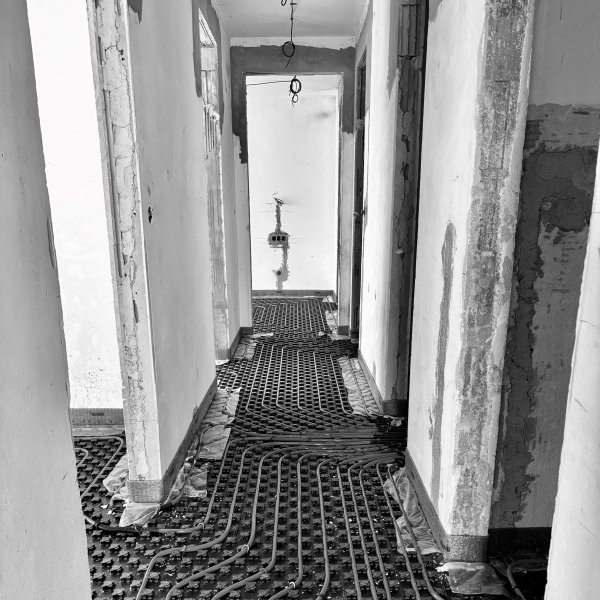

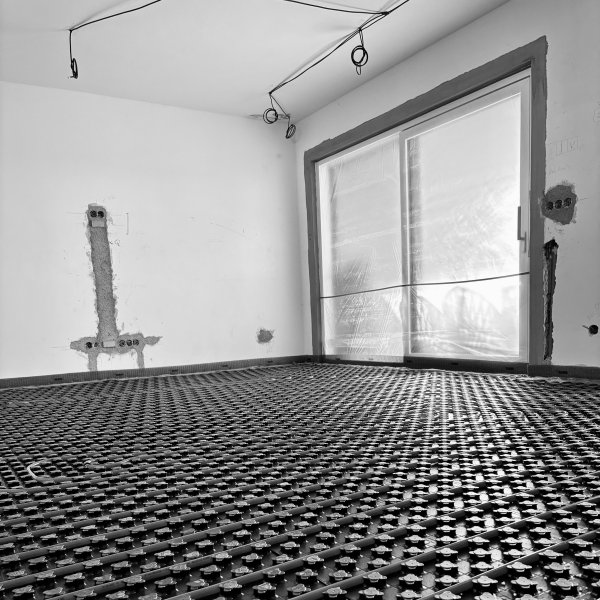

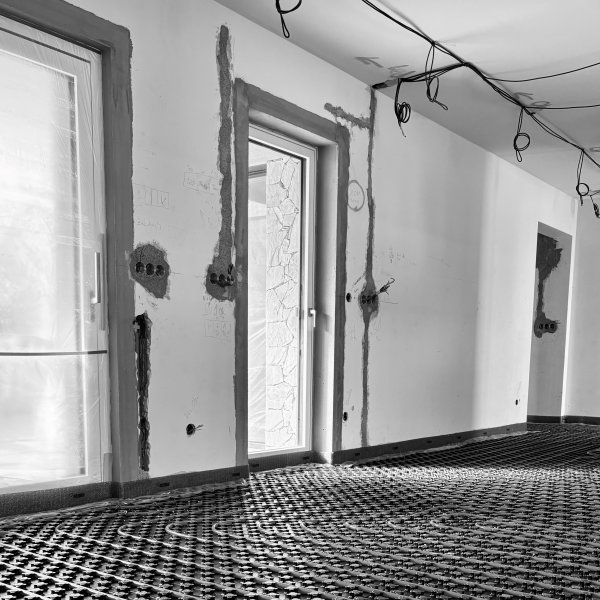

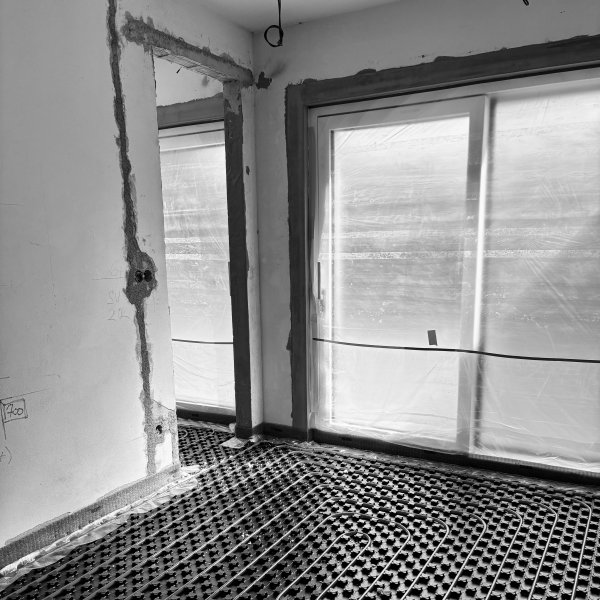

Kompletní realizace otopného systému s jedním rozdělovačem pro podlahové vytápění od výrobce REHAU. Dodávka a montáž technologie a vystrojení strojovny s připojením na rozvody teplé, studené vody a ohřev vody přes bazénový výměník v r. 2026.
POPIS RODINNÉHO DOMU
- Lokalita: Chrudim
- Typ objektu: Nový RD
- Vytápěná podlahová plocha: 120 m2
- Tepelná ztráta: 5 kW (- 12 st. C) + ohřev bazénu 4 kW

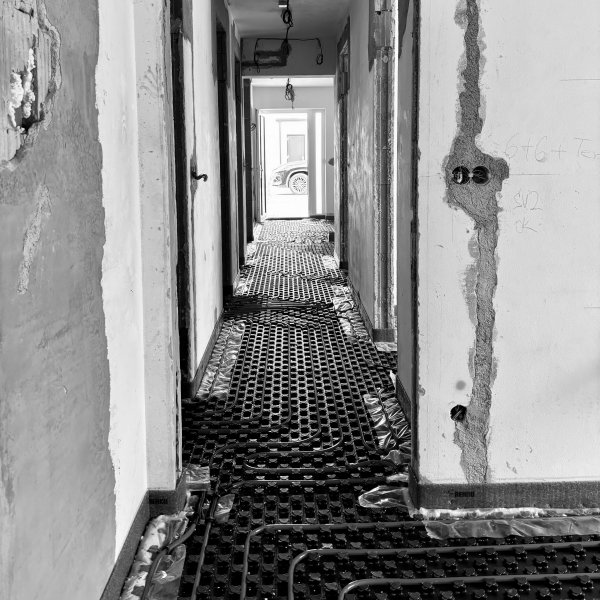

- Otopný systém: Podlahové vytápění
- Původní zdroj: Plynový kotel
- Nové řešení: ECODAN typ Power Inverter R32
- Výkon: 8 kW (Pdesign/rated)
NÁVRH INSTALOVANÉHO ZAŘÍZENÍ

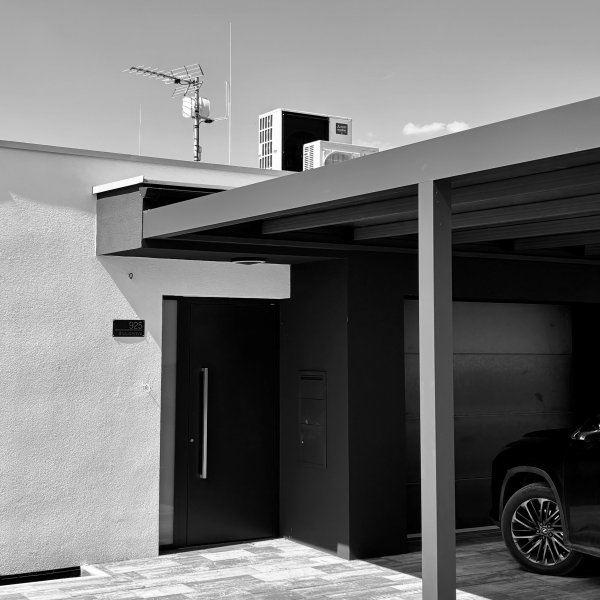

- Splitová venkovní jednotka tepelného čerpadla
ECODAN typ Power Inverter PUZ-SWM80YAA
(Prated 8,0 kW, Pdesign 8,0 kW, SCOP 4,7, A+++)

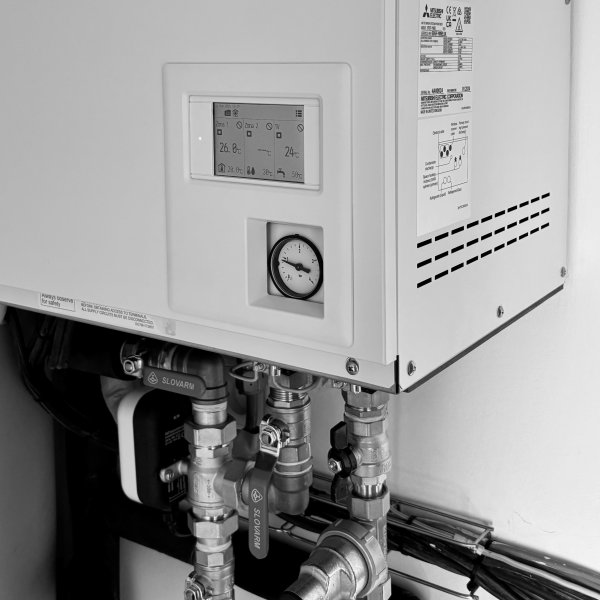

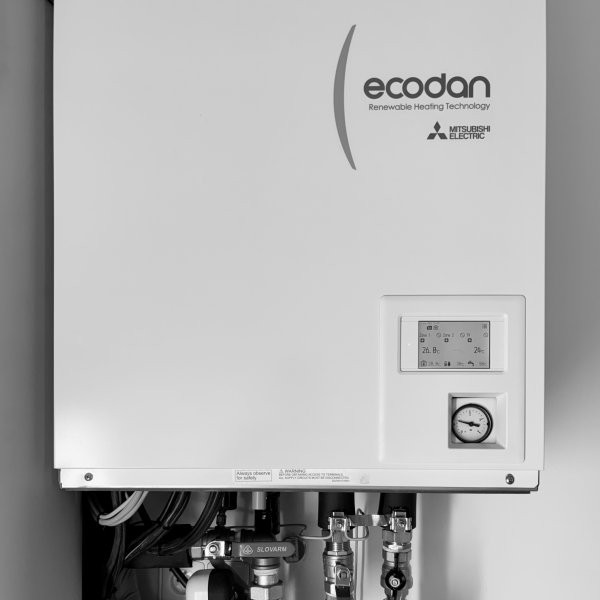

- Splitová vnitřní jednotka tepelného čerpadla
ECODAN E-generace typ ERSF-YM9E
(bez integrovaného zásobníku teplé vody)
- Externí bezdrátový prostorový termostat pro auto-adaptabilní systém řízení vytápění PAR-WT60R-E
- Externí Wi-Fi adaptér pro dálkové ovládání a vzdálenou správu MELCloud MAC-597IF-E
- Magnetický mechanický filtr pro ochranu vnitřní jednotky tepelného čerpadla AVQ-RSC-1/1
- Externí nerezový zásobník pro ohřev teplé vody
ACV Smart E Plus 300

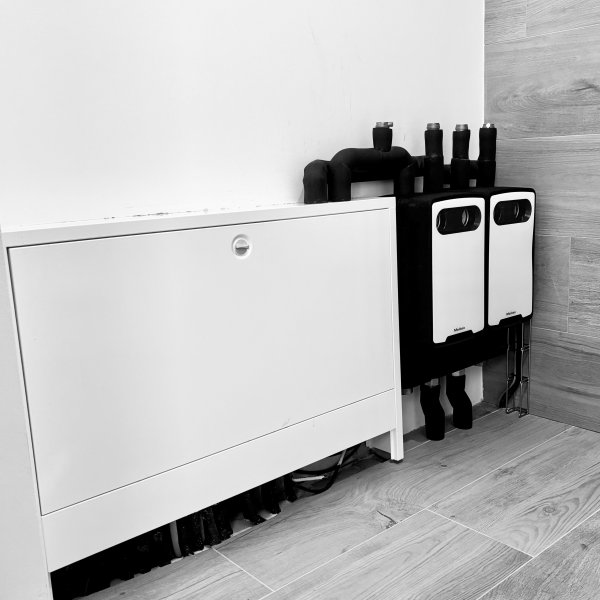

- Rozdělovač vytápění pro dva topné okruhy
MEIBES Meiflow M
- 2x čerpadlové skupiny pro vytápění a bazén
MEIBES Meiflow M 2x MC
Orientační cena instalace 340 tis. Kč vč. 12 % DPH.
V případě zájmu o podobný návrh řešení a nezávaznou nabídku nám prosím vyplňte stručný formulář.
