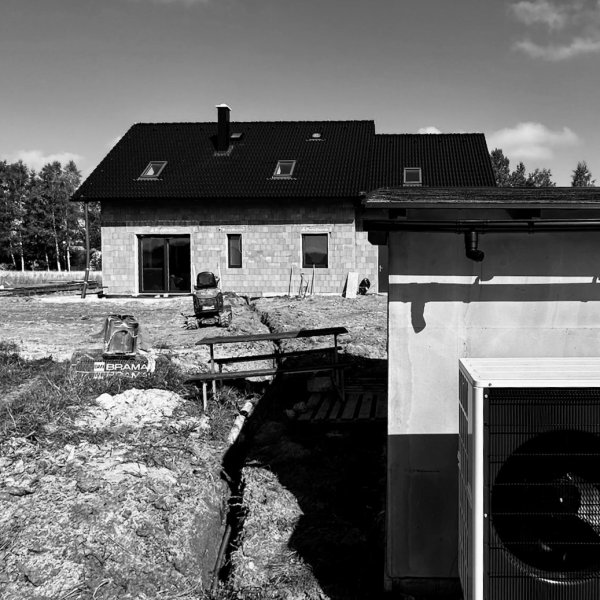

Realizace tepelného čerpadla typu vzduch-voda ECODAN typ Power Inverter PUD-SWM80YAA s jmenovitým topným výkonem 8,0 kW pro nový rodinný dům s podlahovým vytápěním a vytápěnou podlahovou plochou 190 m2. Tepelná ztráta objektu (TZ) 8,0 kW při výpočtové venkovní teplotě -12 st. C.
Instalace splitového provedení tepelného čerpadla typu vzduch-voda od výrobce Mitsubishi Electric s názvem ECODAN z řady Power Inverter s chladivem R32 a označením PUD-SWM80YAA/EHSD-YM9D.

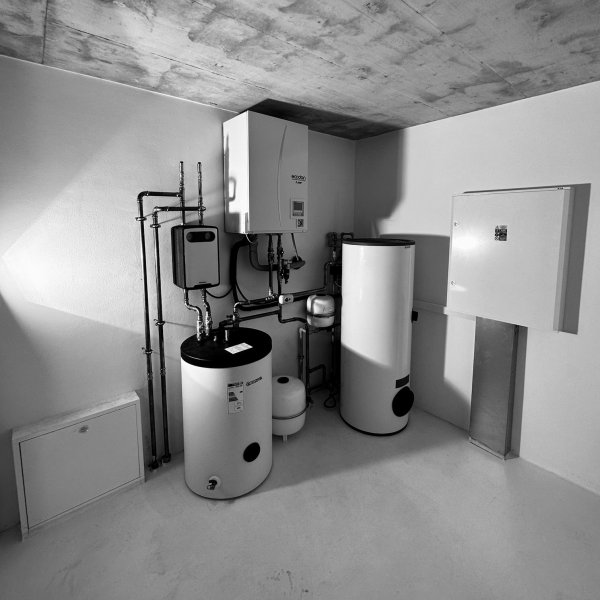

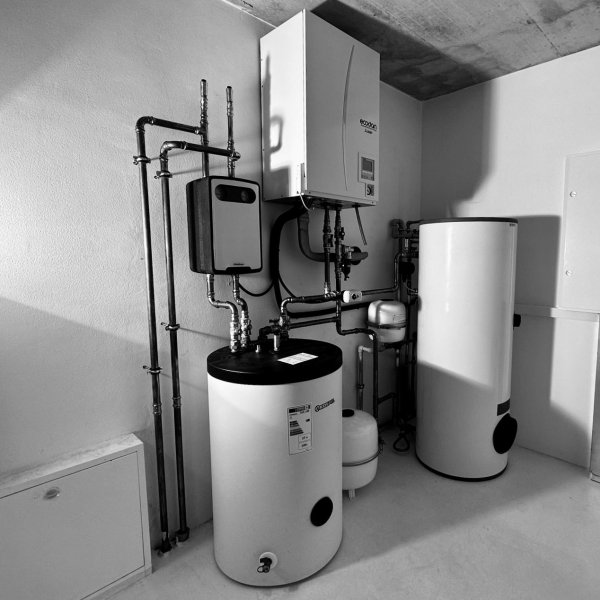

Venkovní jednotka tepelného čerpadla s jmenovitým topným výkonem 8,0 kW (Pdesign/rated) a vnitřní jednotkou bez integrovaného zásobníku teplé vody s uchycením na stěnu. Ohřev teplé vody probíhá v externě připojeném zásobníku teplé vody od výrobce DZD o celkovém objemu 250 L a pro vytápění s vyrovnávací akumulační nádrží o objemu 100 L od výrobce Wterm. Otopný systém pouze s jedním okruhem a čerpadlovou skupinou pro podlahové vytápění od výrobce MEIBES.
Vytápění objektu probíhá na základě tzv. auto-adaptabilního systému řízení pomocí externího bezdrátového prostorového termostatu, který je umístěn v referenční místnosti objektu na stěně v obývacím pokoji. V ostatních obytných místnostech je prostorová teplota řízena pomocí externě dodaných termostatů, které jsou propojeny se servopohony na rozdělovači podlahového vytápění. Dálkové ovládání a vzdálená správa pomocí externího Wi-Fi adaptéru a aplikace volně ke stažení přímo od výrobce s názvem MELCloud, nebo nové aplikace MELCloud Home.
Připojeno na stávající otopný systém s jedním rozdělovačem pro podlahové vytápění. Kompletní dodávka a montáž technologie a vystrojení strojovny s připojením na rozvody teplé a studené vody v r. 2023.
POPIS INSTALOVANÉHO ZAŘÍZENÍ

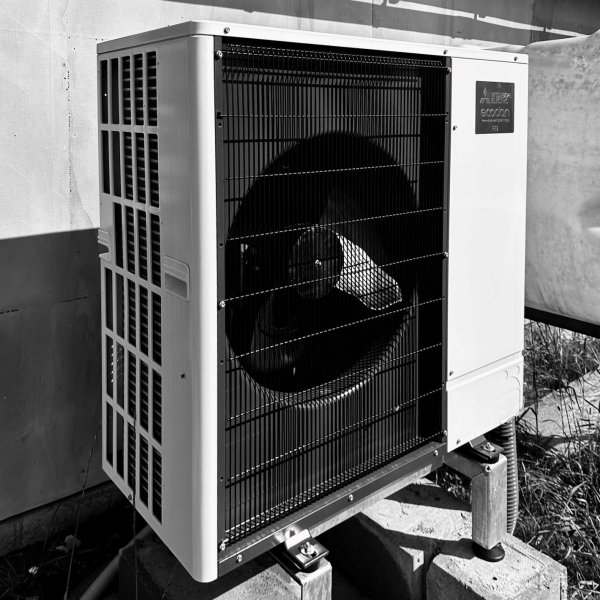

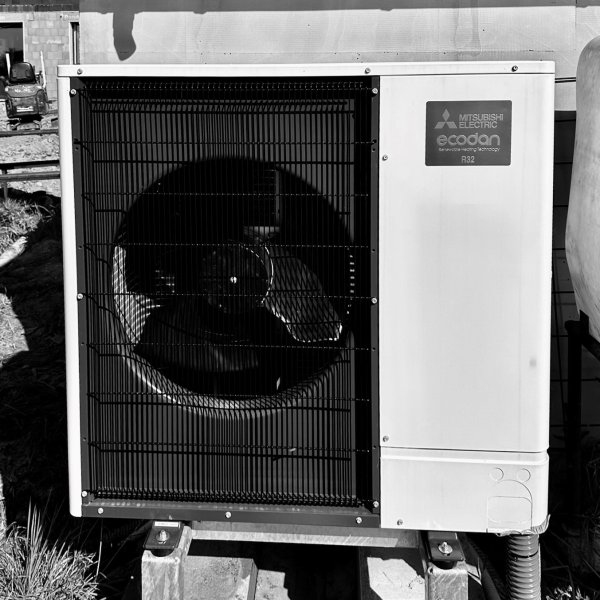

- Splitová venkovní jednotka tepelného čerpadla
ECODAN typ Power Inverter PUD-SWM80YAA

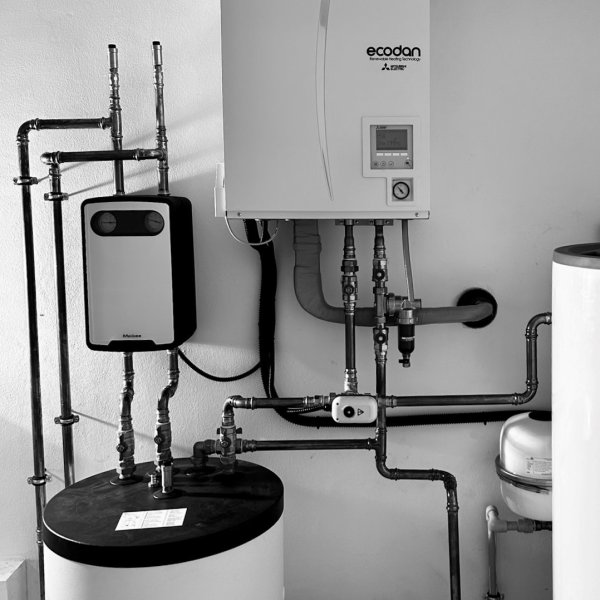

- Splitová vnitřní jednotka tepelného čerpadla
ECODAN D-generace typ EHSD-YM9D
- Bezdrátový prostorový termostat PAR-WT60R-E
- Externí Wi-Fi adaptér MAC-587IF-E
- Magnetický mechanický filtr AVQ-RSC-1/1
- Externí zásobník teplé vody
DZD typ OKC 250 NTR/HP
- Vyrovnávací akumulační zásobník
Wterm typ SVK 100
- Čerpadlová skupina pro vytápění
MEIBES Meiflow M UC
Orientační cena instalace 280 tis. Kč vč. DPH.
