Realizace tepelného čerpadla typu vzduch-voda ECODAN typ Power Inverter PUD-SWM100YAA s jmenovitým topným výkonem 10,0 kW pro nový rodinný dům s podlahovým vytápěním a vytápěnou podlahovou plochou 220 m2. Tepelná ztráta objektu (TZ) 10,0 kW při výpočtové venkovní teplotě -12 st. C.
Instalace splitového provedení tepelného čerpadla typu vzduch-voda od výrobce Mitsubishi Electric s názvem ECODAN z řady Power Inverter s chladivem R32 a označením PUD-SWM100YAA/EHSD-YM9D.
Venkovní jednotka tepelného čerpadla s jmenovitým topným výkonem 10,0 kW (Pdesign/rated) a vnitřní jednotkou bez integrovaného zásobníku teplé vody s uchycením na stěnu. Ohřev teplé vody probíhá v externě připojeném nerezovém zásobníku teplé vody od výrobce ACV o celkovém objemu 240 L a pro vytápění s vyrovnávací akumulační nádrží o objemu 50 L od výrobce DZD. Otopný systém pouze s jedním okruhem a čerpadlovou skupinou pro podlahové vytápění od výrobce MEIBES.
Vytápění objektu probíhá na základě tzv. ekvitermního systému řízení, kde prostorová teplota pro každou obytnou místnost je řízena samostatně pomocí externě dodaných termostatů, které jsou propojeny se servopohony na rozdělovači podlahového vytápění. Dálkové ovládání a vzdálená správa pomocí externího Wi-Fi adaptéru a aplikace volně ke stažení přímo od výrobce s názvem MELCloud, nebo nové aplikace MELCloud Home.
Připojeno na stávající otopný systém s dvěma rozdělovači pro každé patro pouze s podlahovým vytápěním. Kompletní dodávka a montáž technologie a vystrojení strojovny s připojením na rozvody teplé a studené vody v r. 2024.
POPIS INSTALOVANÉHO ZAŘÍZENÍ

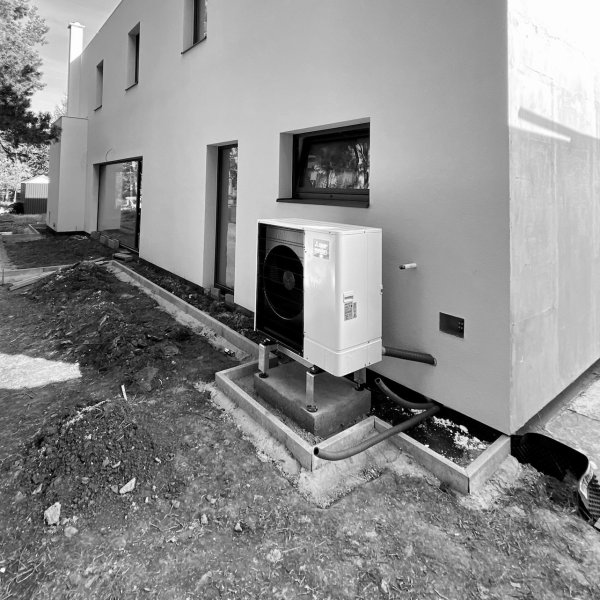

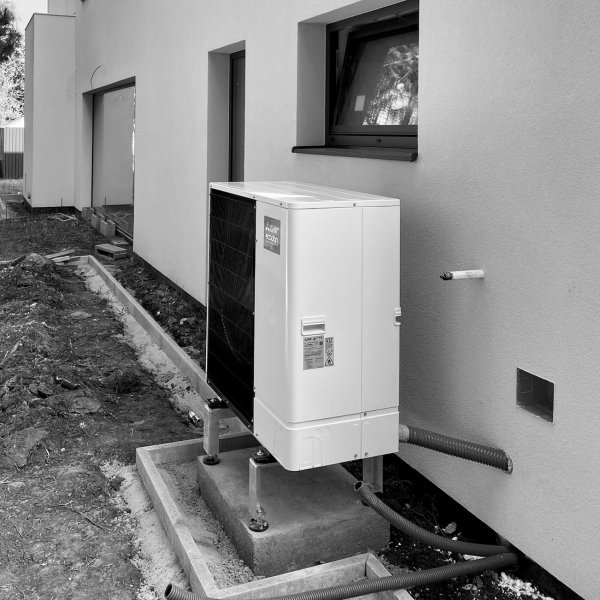

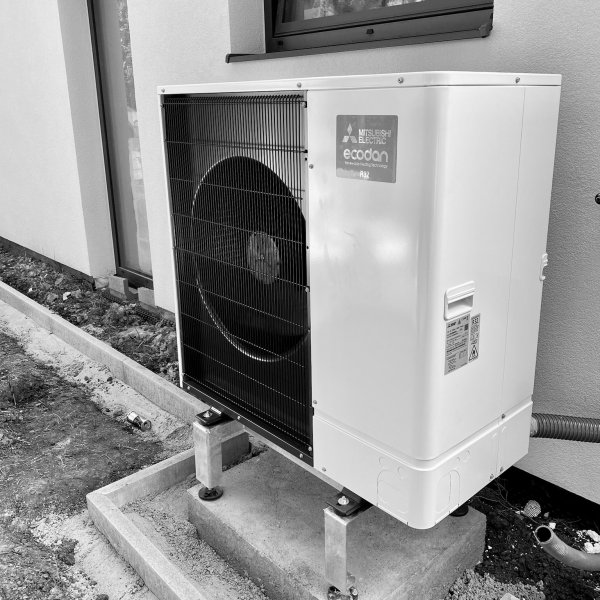

- Splitová venkovní jednotka tepelného čerpadla
ECODAN typ Power Inverter PUD-SWM100YAA

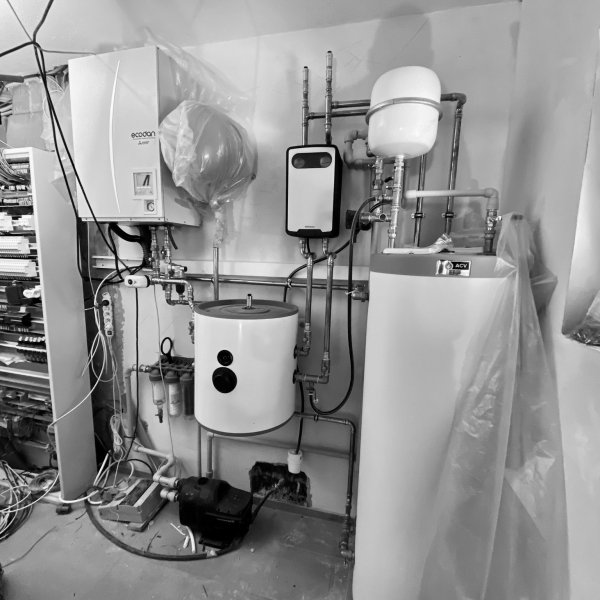

- Splitová vnitřní jednotka tepelného čerpadla
ECODAN D-generace typ EHSD-YM9D
- Externí Wi-Fi adaptér MAC-587IF-E
- Magnetický mechanický filtr AVQ-RSC-1/1

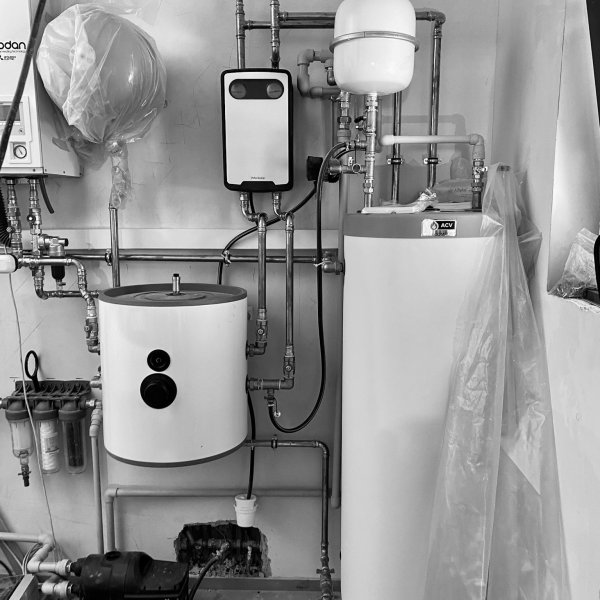

- Vyrovnávací akumulační nádoba
DZD typ NAD 50
- Externí nerezový zásobník teplé vody
ACV Comfort Line 240

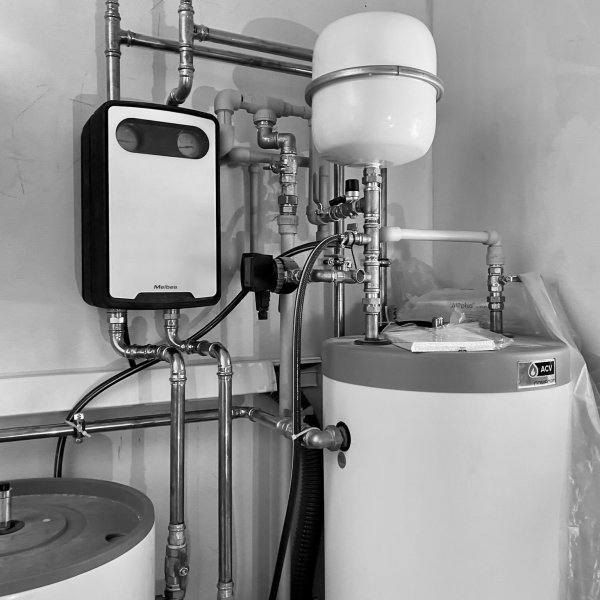

- Čerpadlová skupina pro vytápění
MEIBES Meiflow M UC
Orientační cena instalace 290 tis. Kč vč. DPH.
