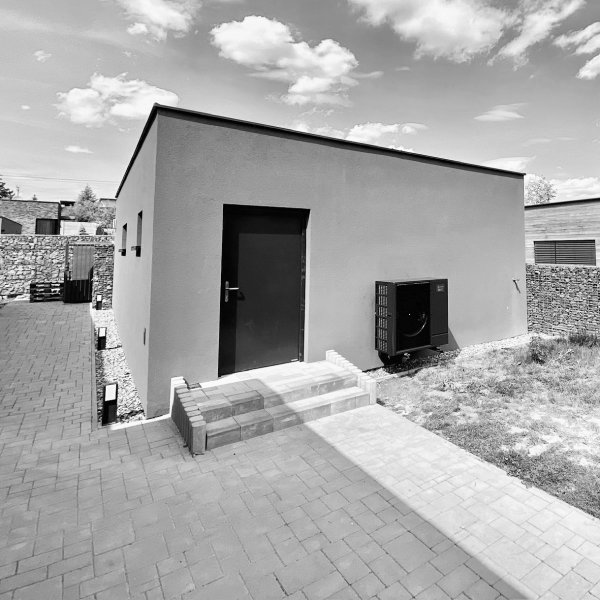

Realizace tepelného čerpadla typu vzduch-voda ECODAN typ Zubadan Inverter PUHZ-SHW112YAA s jmenovitým topným výkonem 14,0 kW pro nový rodinný dům s podlahovým vytápěním a vytápěnou podlahovou plochou 250 m2. Tepelná ztráta objektu (TZ) 14,0 kW při výpočtové venkovní teplotě -12 st. C.

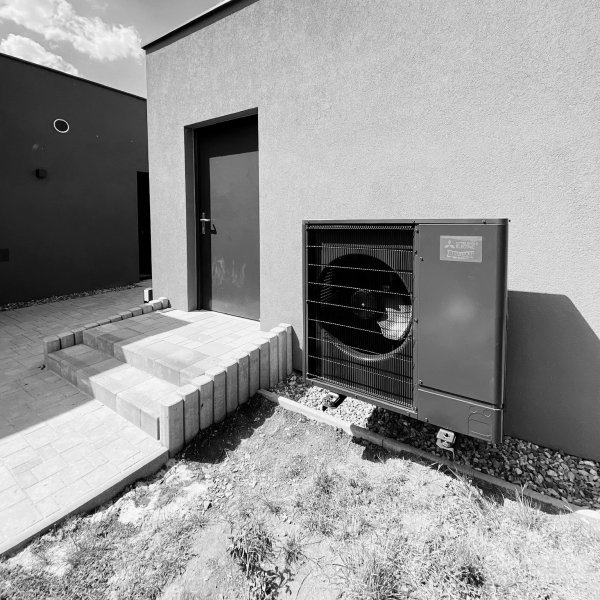

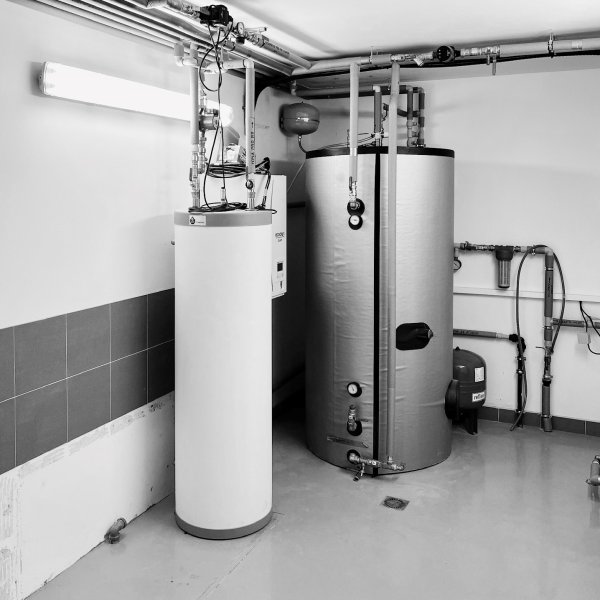

Instalace splitového provedení tepelného čerpadla typu vzduch-voda od výrobce Mitsubishi Electric s názvem ECODAN z řady Zubadan Inverter s chladivem R410A a označením sestavy PUHZ-SHW112YAA/EHSC-YM9D. Antracitová barva (RAL 7016) venkovní jednotky zde na přání zákazníka. Splitová venkovní jednotka tepelného čerpadla s jmenovitým topným výkonem 14,0 kW (Pdesign/rated) s vnitřní jednotkou bez integrovaného zásobníku teplé vody s uchycením na stěnu. Ohřev teplé vody probíhá v externě připojeném nerezovém zásobníku teplé vody od výrobce ACV o celkovém objemu 240 L a pro vytápění s vyrovnávací akumulační nádrží od výrobce TWL o objemu 500 L (pro připojení a ukládání přebytků od FVE). Otopný systém pouze s jedním okruhem a čerpadlovou skupinou pro podlahové vytápění od výrobce MEIBES.
Vytápění objektu probíhá na základě tzv. auto-adaptabilního systému řízení pomocí externího bezdrátového prostorového termostatu PAR-WT60/WR61R-E, který je umístěn v referenční místnosti objektu na stěně v obývacím pokoji. V ostatních obytných místnostech je prostorová teplota řízena pomocí externě dodaných termostatů, které jsou propojeny se servopohony na rozdělovači podlahového vytápění. Ovládání a vzdálená správa pomocí externího Wi-Fi adaptéru MAC-587IF-E a aplikace volně ke stažení s názvem MELCloud Home. Aktivní spolupráce s FVE pomocí SG-Ready (Smart Grid).

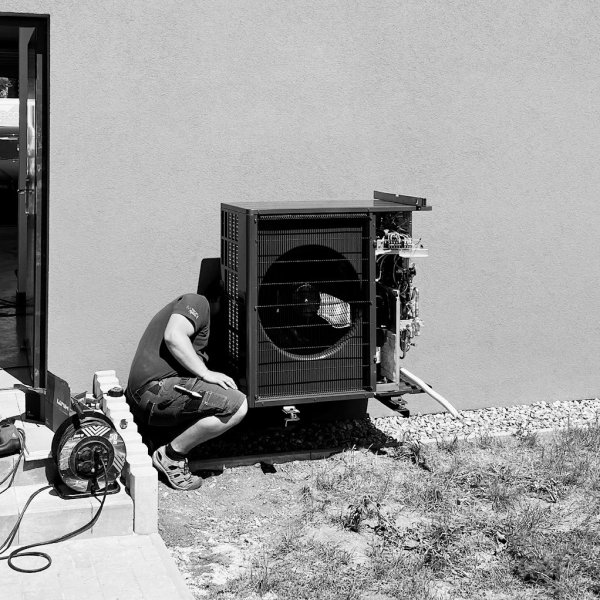

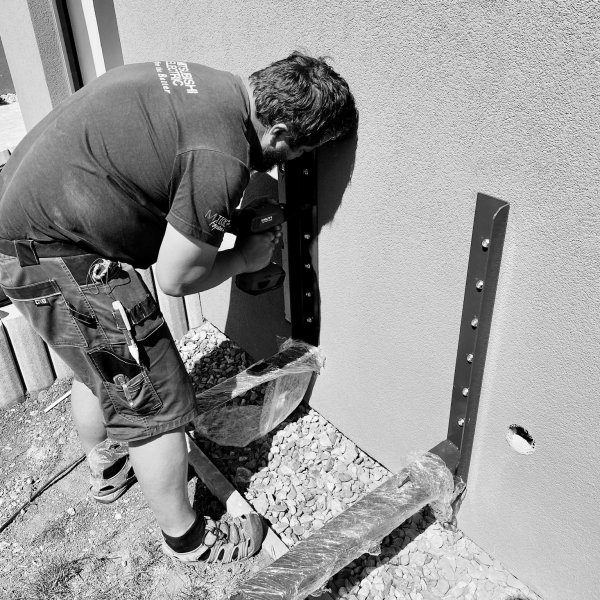

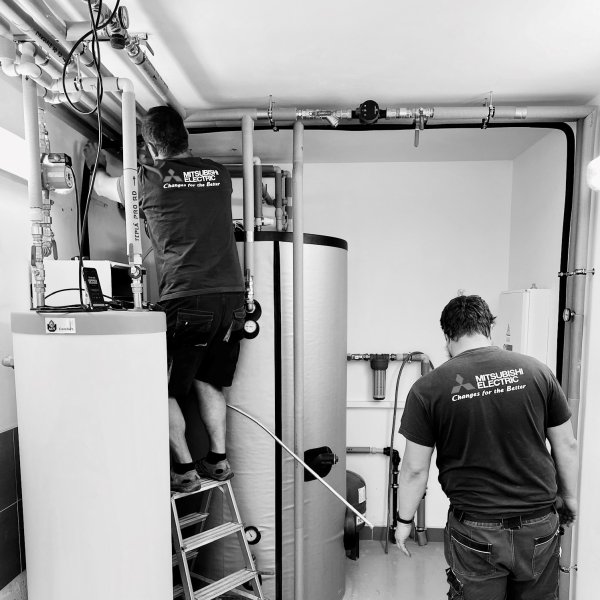

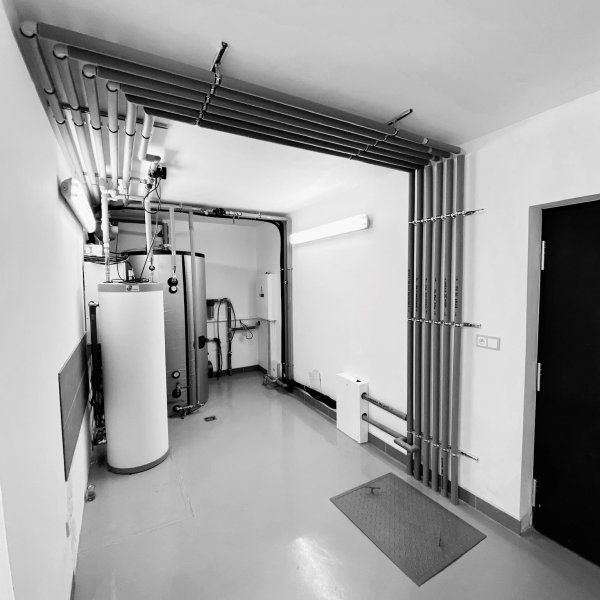

Připojeno na stávající otopný systém s jedním rozdělovačem pro podlahové vytápění. Kompletní dodávka a montáž technologie a vystrojení strojovny s připojením na rozvody teplé a studené vody v r. 2023.
POPIS INSTALOVANÉHO ZAŘÍZENÍ

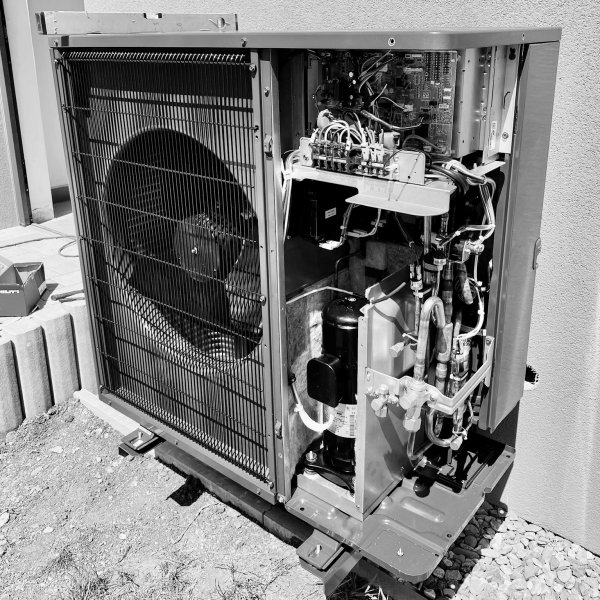

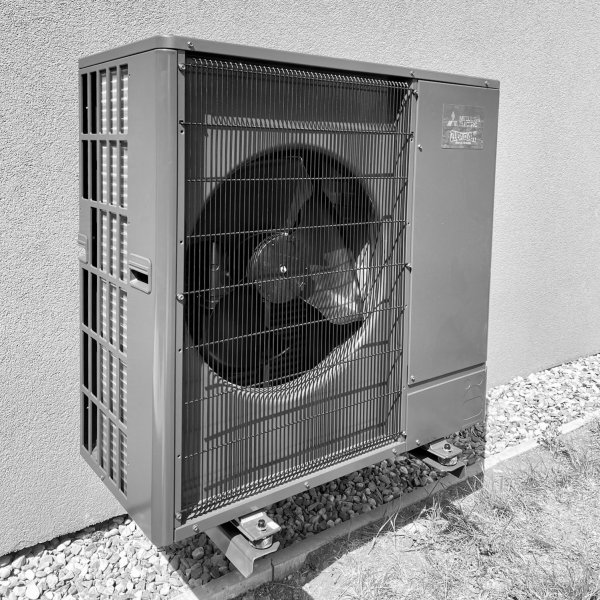

- Splitová venkovní jednotka tepelného čerpadla
Ecodan typ Zubadan Inverter PUHZ-SHW112YAA
- Splitová vnitřní jednotka tepelného čerpadla
Ecodan D-generace typ EHSC-YM9D
- Bezdrátový prostorový termostat
PAR-WT60R-E/PAR-WR61R-E
- Externí Wi-Fi adaptér
MAC-587IF-E
- Ovládání a vzdálená správa
MELCloud Home
- Magnetický mechanický filtr
AVQ-RSC-1/1

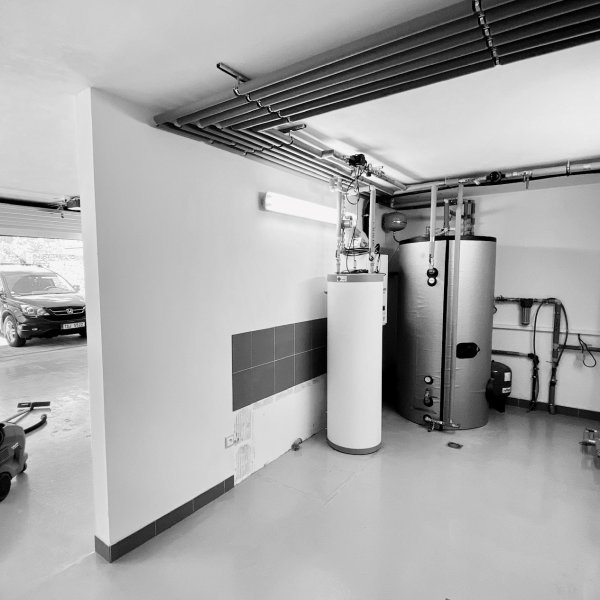

- Externí nerezový zásobník teplé vody
ACV Comfort Line 240
- Vyrovnávací akumulační zásobník
TWL typ P 500
- Čerpadlová skupina pro vytápění
MEIBES Meiflow M MC
Orientační cena instalace: cca 320 tis. Kč vč. DPH.
