Realizace tepelného čerpadla typu vzduch-voda ECODAN typ Power Inverter PUZ-SWM120YAA s jmenovitým topným výkonem 12,0 kW pro nový rodinný dům s podlahovým vytápěním a vytápěnou podlahovou plochou 290 m2. Tepelná ztráta objektu (TZ) 12,0 kW při výpočtové venkovní teplotě -12 st. C.
Instalace splitového provedení tepelného čerpadla typu vzduch-voda od výrobce Mitsubishi Electric s názvem ECODAN z řady Power Inverter s chladivem R32 a označením PUZ-SWM120YAA/ERSF-YM9E.

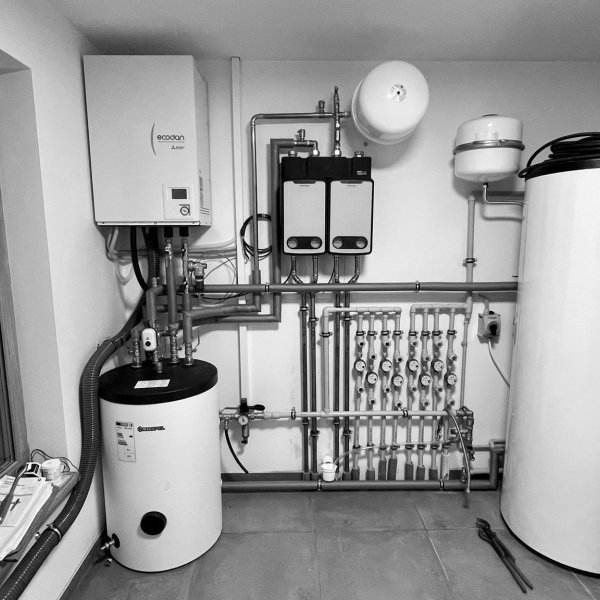

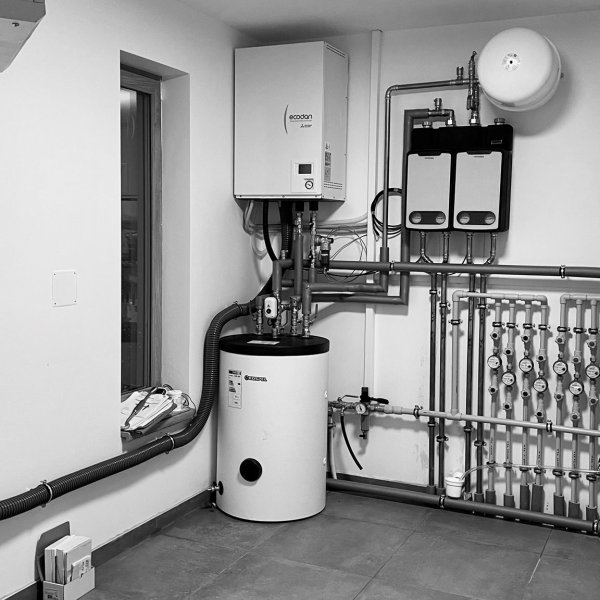

Venkovní jednotka tepelného čerpadla s jmenovitým topným výkonem 12,0 kW (Pdesign/rated) a vnitřní jednotkou bez integrovaného zásobníku teplé vody s uchycením na stěnu. Ohřev teplé vody probíhá v externě připojeném zásobníku teplé vody od výrobce DZD o objemu 500 L a pro vytápění s vyrovnávací akumulační nádrží o objemu 100 L od výrobce Wterm. Otopný systém s rozdělovačem a dvěma nezávisle ovládanými čerpadlovými skupinami pouze pro podlahové vytápění od výrobce MEIBES.
Vytápění objektu probíhá na základě tzv. ekvitermního systému řízení, kde prostorová teplota pro každou obytnou místnost je řízena samostatně pomocí externě dodaných termostatů, které jsou propojeny se servopohony na rozdělovači podlahového vytápění. Dálkové ovládání a vzdálená správa pomocí externího Wi-Fi adaptéru a aplikace volně ke stažení přímo od výrobce s názvem MELCloud, nebo nové aplikace MELCloud Home.
Připojeno na nový otopný systém s dvěma rozdělovači pro každé patro pouze s podlahovým vytápěním. Kompletní dodávka a montáž technologie a vystrojení strojovny s připojením na rozvody teplé a studené vody v r. 2025.

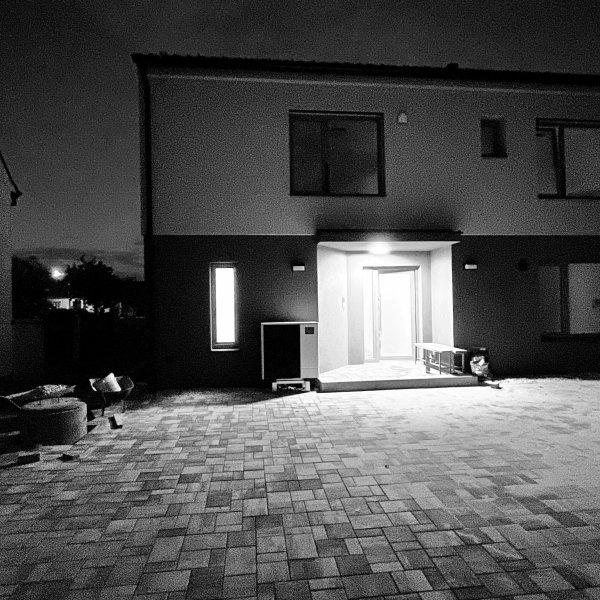

POPIS RODINNÉHO DOMU
- Lokalita: Praha
- Typ objektu: Novostavba
- Plocha: 290 m2
- Tepelná ztráta: 12 kW
- Otopný systém: podlahové vytápění
- Nový zdroj: ECODAN typ Power Inverter R32
- Výkon: 12 kW (Pdesign/rated)
NÁVRH INSTALOVANÉHO ZAŘÍZENÍ

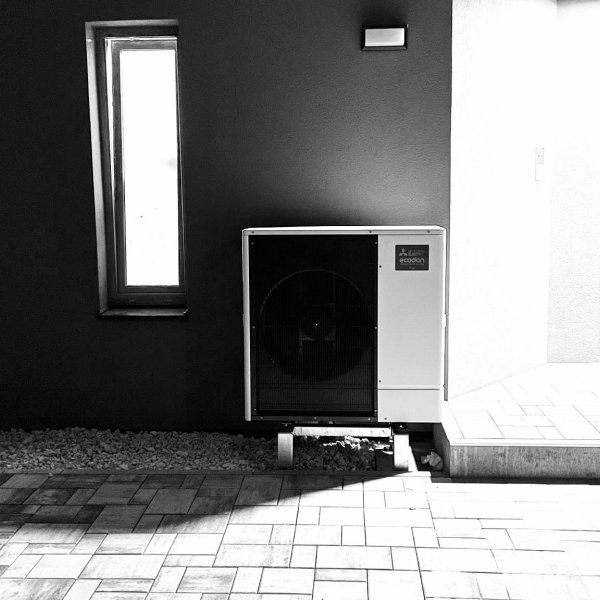

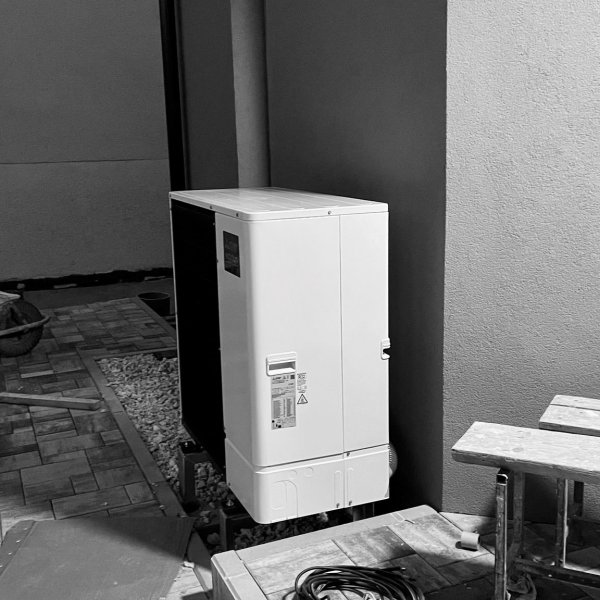

- Splitová venkovní jednotka tepelného čerpadla
ECODAN typ Power Inverter PUZ-SWM120YAA
- Splitová vnitřní jednotka tepelného čerpadla
ECODAN E-generace typ ERSF-YM9E
- Externí Wi-Fi adaptér MAC-597IF-E
- Magnetický mechanický filtr AVQ-RSC-1/1
- Vyrovnávací akumulační zásobník
Wterm typ SVK 100
- Externí zásobník teplé vody
DZD typ OKC 500 NTR/HP
- Rozdělovač vytápění pro dva topné okruhy
MEIBES Meiflow M
- 2x čerpadlové skupiny pro vytápění
MEIBES Meiflow M 2x UC
Orientační cena instalace 340 tis. Kč vč. 12 % DPH.
Kolik stojí instalace tepelných čerpadel vzduch-voda.
V případě zájmu o podobný návrh řešení a nezávaznou nabídku nám prosím vyplňte stručný formulář.
