Realizace tepelného čerpadla typu vzduch-voda ECODAN typ Power Inverter PUD-SWM60VAA s jmenovitým topným výkonem 6,0 kW pro starší rodinný dům s podlahovým vytápěním a vytápěnou podlahovou plochou 160 m2. Tepelná ztráta objektu (TZ) 6,0 kW při výpočtové venkovní teplotě -12 st. C.
Instalace splitového provedení tepelného čerpadla typu vzduch-voda od výrobce Mitsubishi Electric s názvem ECODAN z řady Power Inverter s chladivem R32 a označením PUD-SWM60VAA/EHSD-YM9D.

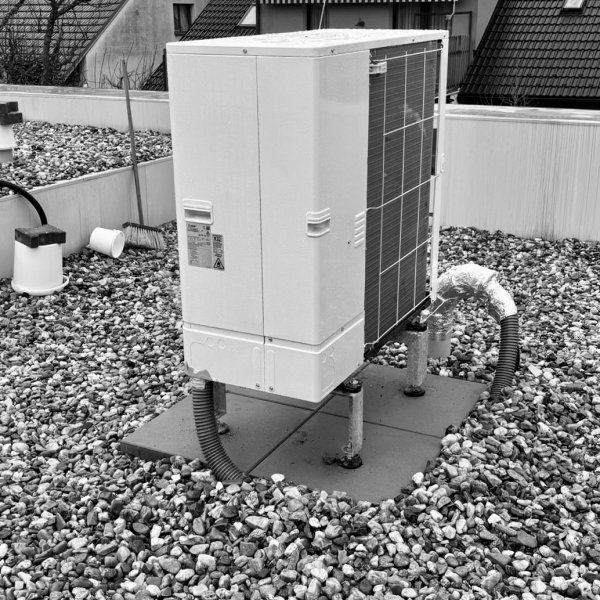

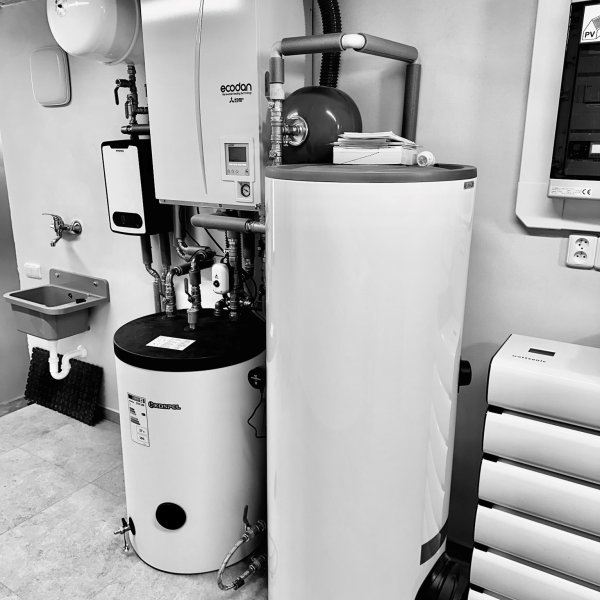

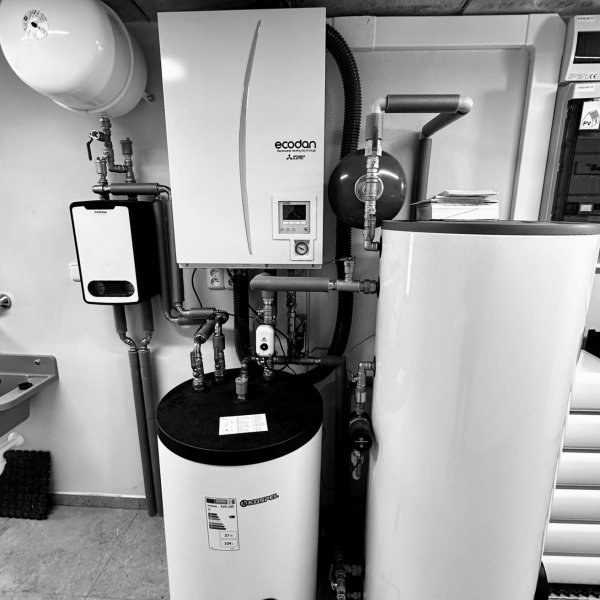

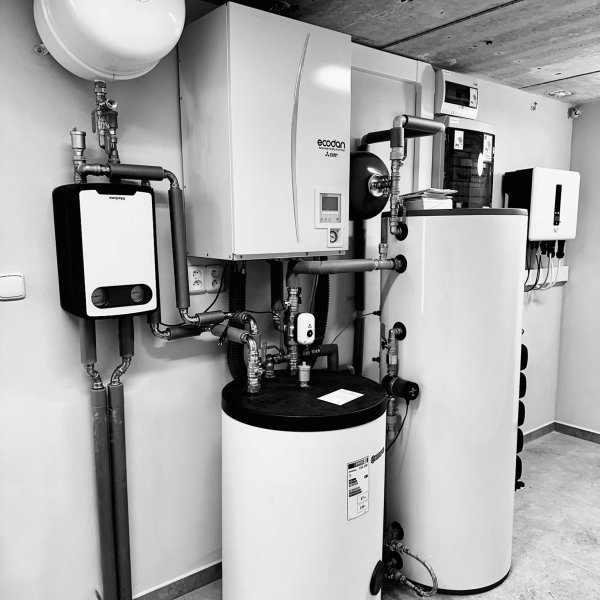

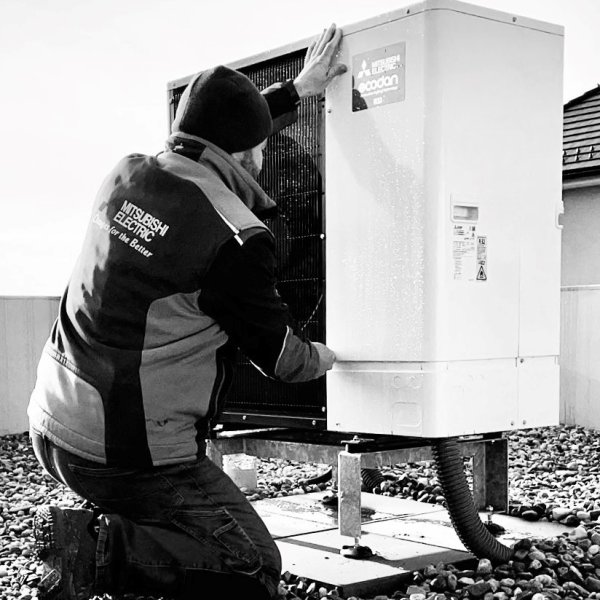

Venkovní jednotka tepelného čerpadla s jmenovitým topným výkonem 6,0 kW (Pdesign/rated) a vnitřní jednotkou bez integrovaného zásobníku teplé vody s uchycením na stěnu. Ohřev teplé vody probíhá v externě připojeném zásobníku teplé vody od výrobce DZD o celkovém objemu 250 L a pro vytápění s vyrovnávací akumulační nádrží o objemu 100 L od výrobce Wterm. Otopný systém pouze s jedním okruhem a čerpadlovou skupinou pro podlahové vytápění od výrobce MEIBES.
Vytápění objektu probíhá na základě tzv. auto-adaptabilního systému řízení pomocí externího bezdrátového prostorového termostatu, který je umístěn v referenční místnosti objektu na stěně v obývacím pokoji. V ostatních obytných místnostech je prostorová teplota řízena pomocí externě dodaných termostatů, které jsou propojeny se servopohony na rozdělovači podlahového vytápění. Dálkové ovládání a vzdálená správa pomocí externího Wi-Fi adaptéru a aplikace volně ke stažení přímo od výrobce s názvem MELCloud a nové aplikace MELCloud Home. Aktivní spolupráce s FVE pomocí SG-Ready (Smart Grid).
Připojeno na stávající otopný systém s jedním rozdělovačem pro podlahové vytápění. Kompletní dodávka a montáž technologie a vystrojení strojovny s připojením na rozvody teplé a studené vody v r. 2024.
POPIS RODINNÉHO DOMU
- Lokalita: Pardubice
- Typ objektu: Starší RD
- Vytápěná podlahová plocha: 160 m2
- Tepelná ztráta: 6 kW (- 12 st. C)
- Otopný systém: Podlahové vytápění
- Původní zdroj: Elektrický kotel
- Nové řešení: ECODAN typ Power Inverter R32
- Výkon: 6 kW (Pdesign/rated)
NÁVRH INSTALOVANÉHO ZAŘÍZENÍ
- Splitová venkovní jednotka tepelného čerpadla
ECODAN typ Power Inverter PUD-SWM60VAA
(Prated 6,0 kW, Pdesign 6,0 kW, SCOP 4,5, A+++)
- Splitová vnitřní jednotka tepelného čerpadla
ECODAN D-generace typ EHSD-YM9D
(bez integrovaného zásobníku teplé vody)
- Externí bezdrátový prostorový termostat pro auto-adaptabilní systém řízení vytápění PAR-WT60R-E
- Externí Wi-Fi adaptér pro dálkové ovládání a vzdálenou správu MELCloud MAC-587IF-E
- Magnetický mechanický filtr pro ochranu vnitřní jednotky tepelného čerpadla AVQ-RSC-1/1
- Vyrovnávací akumulační zásobník pro vytápění
Wterm typ SVK 100
- Externí zásobník pro ohřev teplé vody
DZD typ OKC 250 NTR/HP
- Čerpadlová skupina pro vytápění
MEIBES Meiflow M UC
Orientační cena instalace 290 tis. Kč vč. 12 % DPH.
