Realizace tepelného čerpadla typu vzduch-voda ECODAN typ Eco Inverter SUZ-SHWM60VAH s jmenovitým topným výkonem 6,0 kW pro starší rodinný dům s podlahovým vytápěním a vytápěnou podlahovou plochou 170 m2. Tepelná ztráta objektu (TZ) 6,0 kW při výpočtové venkovní teplotě -12 st. C.
Instalace splitového provedení tepelného čerpadla typu vzduch-voda od Mitsubishi Electric s názvem ECODAN z řady Eco Inverter typ Hyper Heating s R32 a označením SUZ-SHWM60VAH/EHST17D-VM2E.

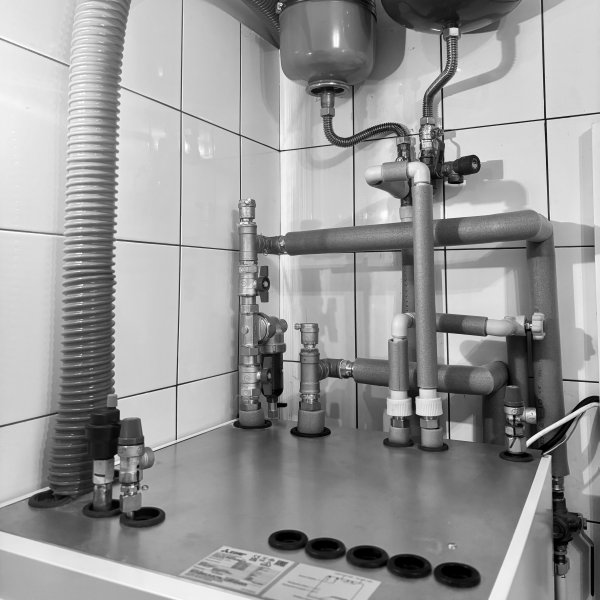

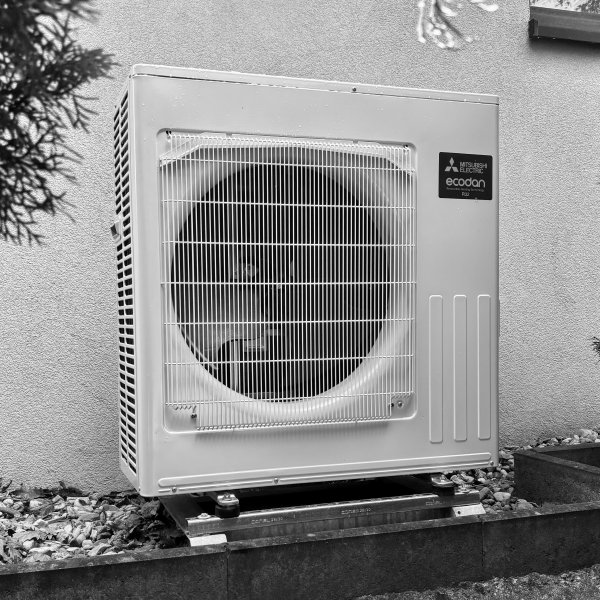

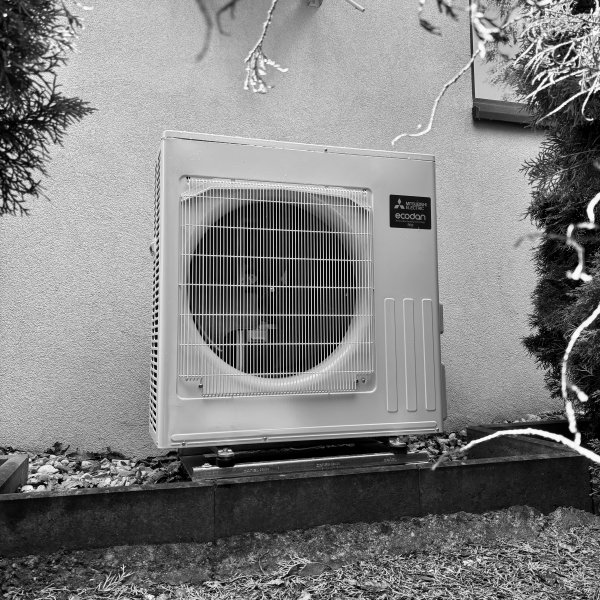

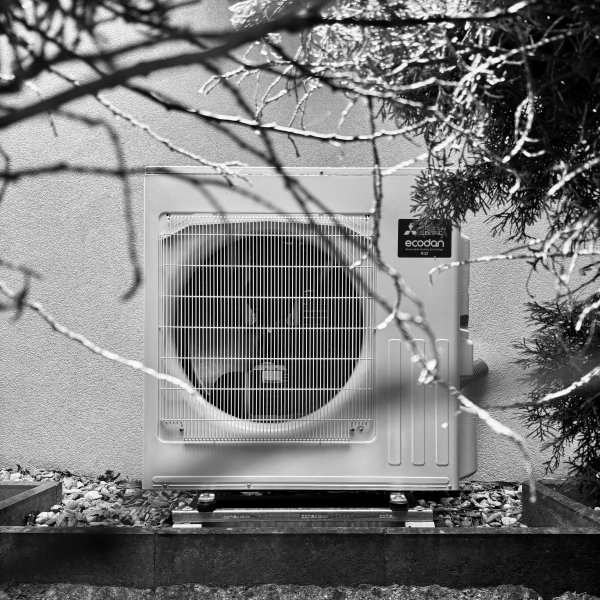

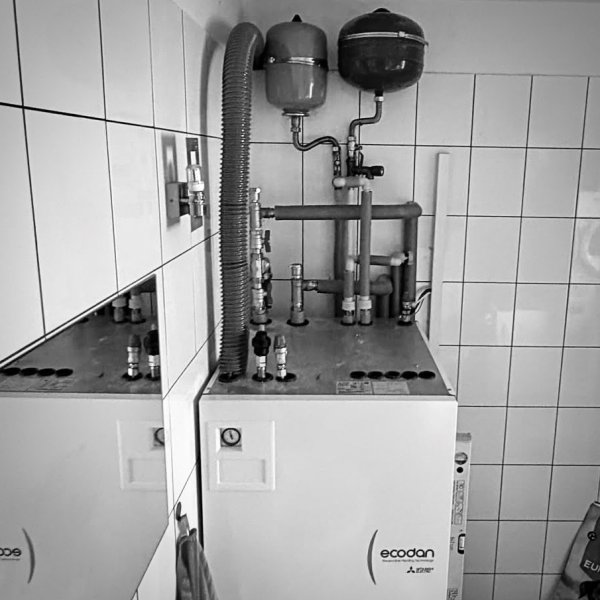

Venkovní jednotka tepelného čerpadla s jmenovitým topným výkonem 6,0 kW (Pdesign/rated) a vnitřní jednotkou s integrovaným nerezovým zásobníkem teplé vody o objemu 170 L. Venkovní jednotka umístěna na stojanové konzoli za stěnou garáže a propojena vedením chladiva 6/12 mm, komunikací CYKY 4x 1,5 mm2 a napájením CYKY 3x 4,0 mm2 vedeno společně v chráničce o celkovém průměru 50 mm do technické místnosti k vnitřní jednotce tepelného čerpadla. Otopný systém pouze s jedním okruhem pro podlahové vytápění.
Vytápění zde probíhá na základě tzv. auto-adaptabilního systému řízení pomocí externího bezdrátového prostorového termostatu, který je umístěn v referenční místnosti objektu na stěně v obývacím pokoji. Dálkové ovládání a vzdálená správa pomocí externího Wi-Fi adaptéru a aplikace volně ke stažení přímo od výrobce s názvem MELCloud, nebo nové aplikace MELCloud Home.
Připojeno na stávající otopný systém s dvěma rozdělovači pro každé patro pouze s podlahovým vytápěním. Kompletní dodávka a montáž technologie a vystrojení strojovny s připojením na rozvody teplé a studené vody v r. 2026.
POPIS RODINNÉHO DOMU
- Lokalita: Pardubice
- Typ objektu: Starší RD
- Vytápěná podlahová plocha: 170 m2
- Tepelná ztráta: 6 kW (- 12 st. C)
- Otopný systém: Podlahové vytápění
- Původní zdroj: Elektrický kotel
- Nové řešení: ECODAN typ Eco Inverter R32
- Výkon: 6 kW (Pdesign/rated)
NÁVRH INSTALOVANÉHO ZAŘÍZENÍ
- Splitová venkovní jednotka tepelného čerpadla
ECODAN typ Eco Inverter SUZ-SHWM60VAH
(Prated 6,0 kW, Pdesign 6,1 kW, SCOP 4,5, A+++)
- Splitová vnitřní jednotka tepelného čerpadla
ECODAN E-generace typ EHST17D-VM2E
(s integrovaným 170 L zásobníkem teplé vody)
- Externí bezdrátový prostorový termostat pro auto-adaptabilní systém řízení vytápění PAR-WT60R-E
- Externí Wi-Fi adaptér pro dálkové ovládání a vzdálenou správu MELCloud MAC-597IF-E

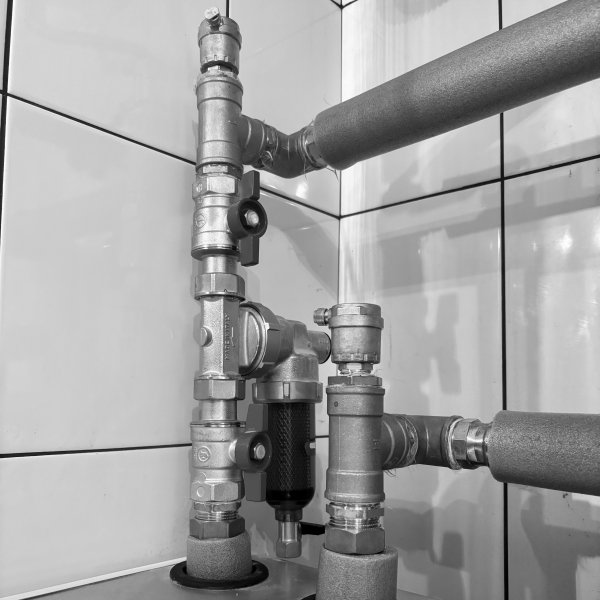

- Magnetický mechanický filtr pro ochranu vnitřní jednotky tepelného čerpadla AVQ-RSC-1/1
Orientační cena instalace 260 tis. Kč vč. 12 % DPH.
V případě zájmu o podobný návrh řešení a nezávaznou nabídku nám prosím vyplňte stručný formulář.
