Realizace tepelného čerpadla typu vzduch-voda ECODAN typ Zubadan Inverter PUD-SHWM100YAA s jmenovitým topným výkonem 10,0 kW pro starší rodinný dům s podlahovým vytápěním a otopnými tělesy a vytápěnou podlahovou plochou 250 m2. Tepelná ztráta objektu (TZ) 10,0 kW při výpočtové venkovní teplotě -12 st. C.
Instalace splitového provedení tepelného čerpadla typu vzduch-voda od Mitsubishi Electric s názvem ECODAN z řady Zubadan Inverter s chladivem R32 a označením PUD-SHWM100YAA/EHST20D-YM9D.

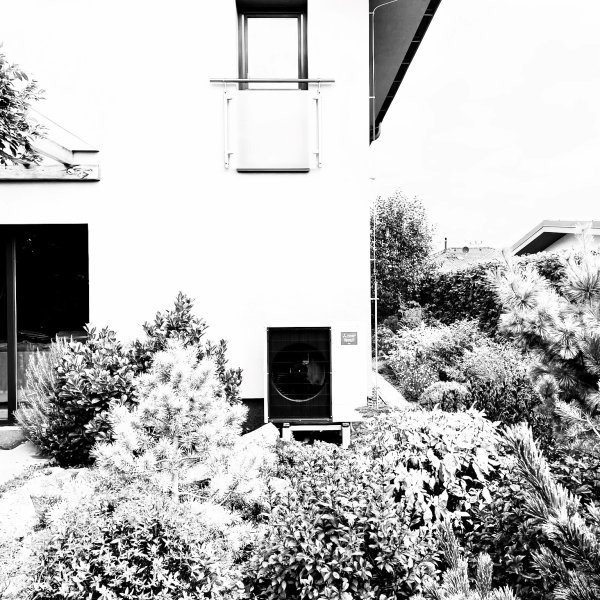

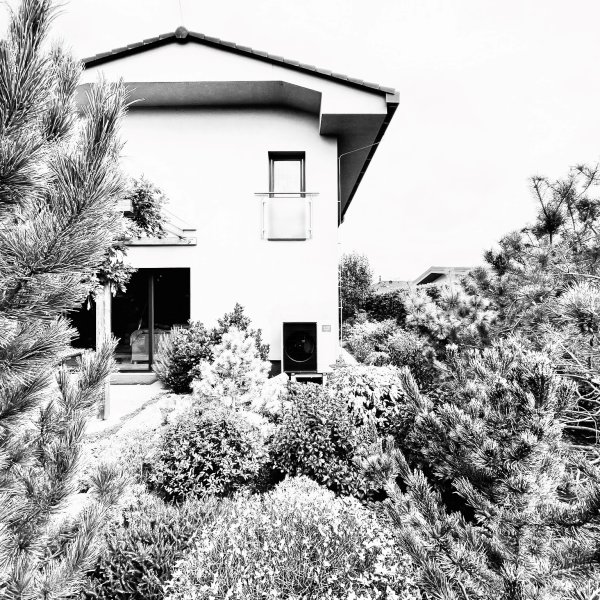

Venkovní jednotka tepelného čerpadla s jmenovitým topným výkonem 10,0 kW (Pdesign/rated) a vnitřní jednotkou s integrovaným nerezovým zásobníkem teplé vody o objemu 200 L. Pro vytápění zde slouží vyrovnávací akumulační nádrž o objemu 100 L od výrobce Wterm. Otopný systém s dvěma okruhy a kombimixem pro podlahové vytápění a radiátory od výrobce MEIBES.
Vytápění objektu probíhá na základě tzv. auto-adaptabilního systému řízení pomocí externího bezdrátového prostorového termostatu, který je umístěn v referenční místnosti objektu na stěně v obývacím pokoji. V ostatních obytných místnostech je prostorová teplota řízena pomocí externě dodaných termostatů, které jsou propojeny se servopohony na rozdělovači podlahového vytápění a termostatickými ventily na radiátorech. Dálkové ovládání a vzdálená správa pomocí externího Wi-Fi adaptéru a aplikace volně ke stažení přímo od výrobce s názvem MELCloud, nebo nové aplikace MELCloud Home.

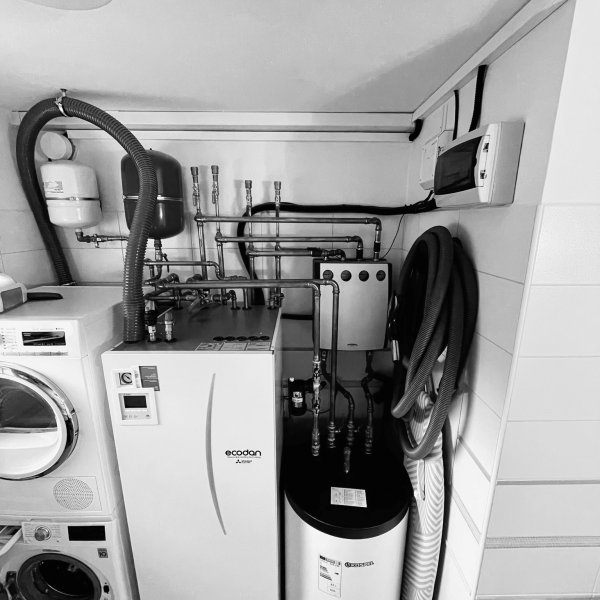

Připojeno na stávající otopný systém s dvěma okruhy pro podlahové vytápění a radiátory. Kompletní dodávka a montáž technologie a vystrojení strojovny s připojením na rozvody teplé a studené vody v r. 2023.
POPIS INSTALOVANÉHO ZAŘÍZENÍ
- Splitová venkovní jednotka tepelného čerpadla
ECODAN typ Zubadan Inverter PUD-SHWM100YAA

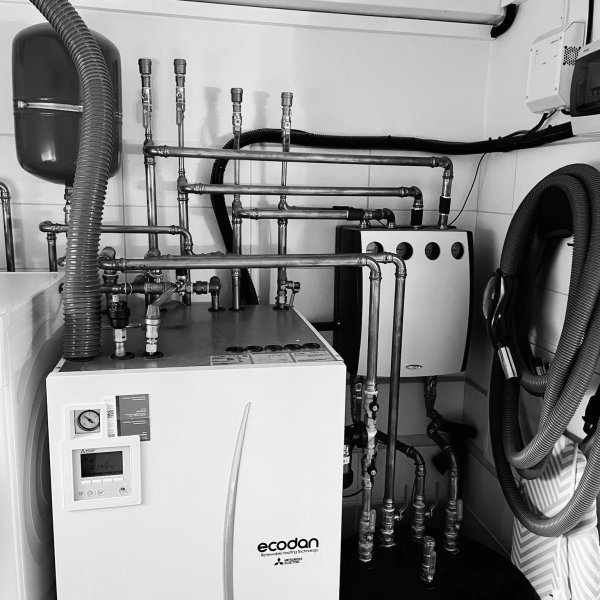

- Splitová vnitřní jednotka tepelného čerpadla
ECODAN D-generace typ EHST20D-YM9D
- Bezdrátový prostorový termostat PAR-WT60R-E
- Externí Wi-Fi adaptér MAC-587IF-E
- Magnetický mechanický filtr AVQ-RSC-1/1
- Vyrovnávací akumulační zásobník
Wterm typ SVK 100
- Kombimix pro podlahové vytápění a radiátory
MEIBES sestava UK MK
Orientační cena instalace 360 tis. Kč vč. DPH.
V případě zájmu o podobný návrh řešení a nezávaznou nabídku nám vyplňte stručný formulář.
