Realizace tepelného čerpadla typu vzduch-voda ECODAN typ Zubadan Inverter PUD-SHWM140YAA s jmenovitým topným výkonem 14,0 kW pro starší rodinný dům s podlahovým vytápěním a vytápěnou podlahovou plochou 260 m2. Tepelná ztráta objektu (TZ) 14,0 kW při výpočtové venkovní teplotě -12 st. C.
Instalace splitového provedení tepelného čerpadla typu vzduch-voda od výrobce Mitsubishi Electric s názvem ECODAN z řady Zubadan Inverter s chladivem R32 a označením sestavy PUD-SHWM140YAA/EHSD-YM9D. Splitová venkovní jednotka tepelného čerpadla s jmenovitým topným výkonem 14,0 kW (Pdesign/rated) a vnitřní jednotkou bez integrovaného zásobníku teplé vody s uchycením na stěnu. Ohřev teplé vody probíhá v externě připojeném nerezovém zásobníku teplé vody od výrobce ACV o celkovém objemu 320 L a pro vytápění s vyrovnávací akumulační nádrží o objemu 100 L od výrobce DZD. Otopný systém pouze s jedním okruhem a čerpadlovou skupinou pro podlahové vytápění od výrobce MEIBES.
Vytápění objektu probíhá na základě tzv. ekvitermního systému řízení, kde prostorová teplota pro každou obytnou místnost je řízena samostatně pomocí externě dodaných termostatů, které jsou propojeny se servopohony na rozdělovačích podlahového vytápění. Ovládání a vzdálená správa pomocí externího Wi-Fi adaptéru MAC-587IF-E a aplikace volně ke stažení s názvem MELCloud Home.
Připojeno na stávající otopný systém s dvěma rozdělovači pro každé patro pouze s podlahovým vytápěním. Kompletní dodávka a montáž technologie a vystrojení strojovny s připojením na rozvody teplé a studené vody v r. 2023.
POPIS INSTALOVANÉHO ZAŘÍZENÍ

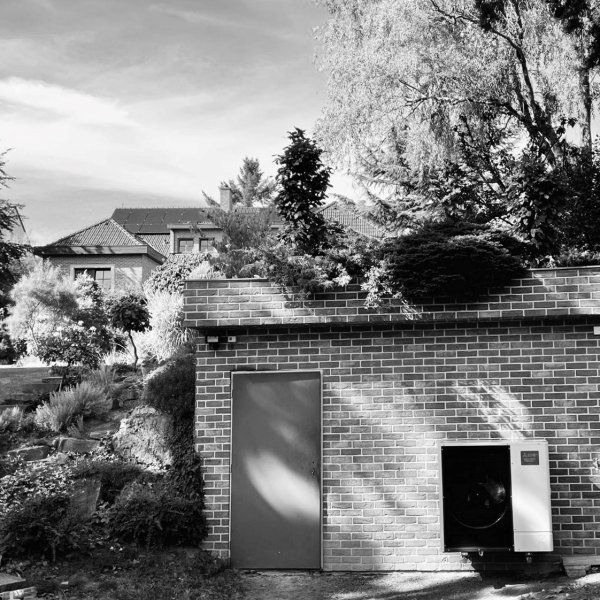

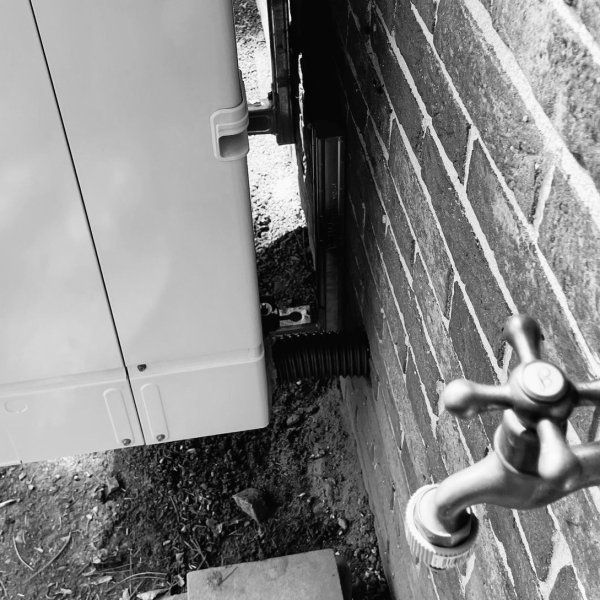

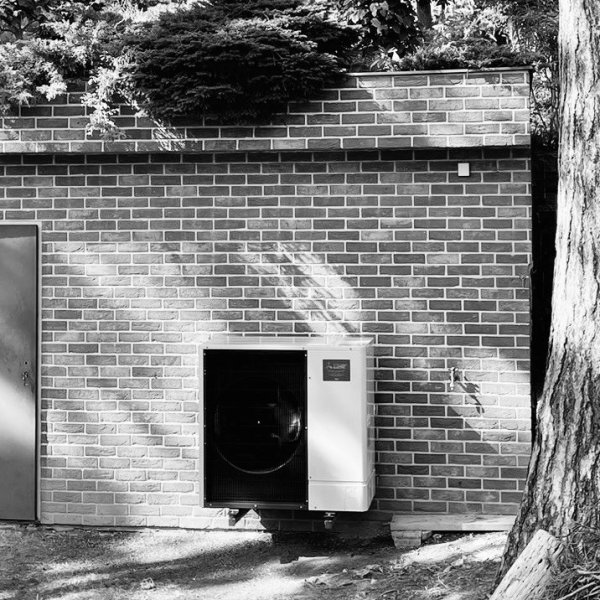

- Splitová venkovní jednotka tepelného čerpadla
Ecodan typ Zubadan Inverter PUD-SHWM140YAA

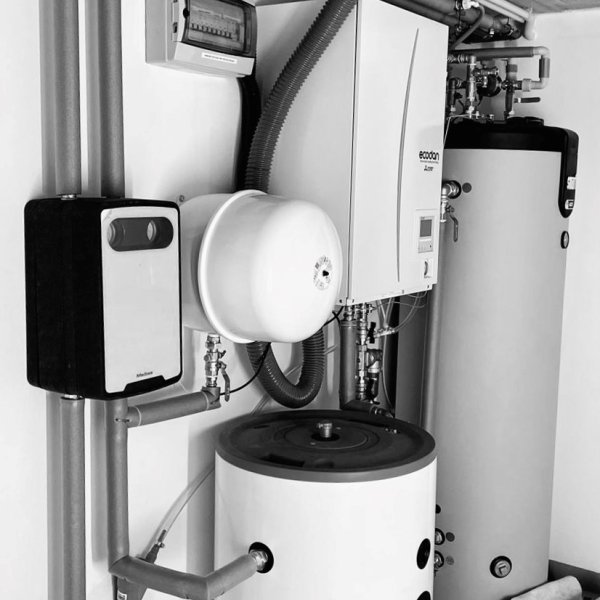

- Splitová vnitřní jednotka tepelného čerpadla
Ecodan D-generace typ EHSD-YM9D
- Externí Wi-Fi adaptér
MAC-587IF-E
- Ovládání a vzdálená správa
MELCloud Home
- Magnetický mechanický filtr
AVQ-RSC-1/1
- Vyrovnávací akumulační nádoba
DZD typ NAD 100
- Externí nerezový zásobník teplé vody
ACV Smart Line 320
- Čerpadlová skupina pro vytápění
MEIBES Meiflow M UC
Orientační cena instalace: cca 340 tis. Kč vč. DPH.
