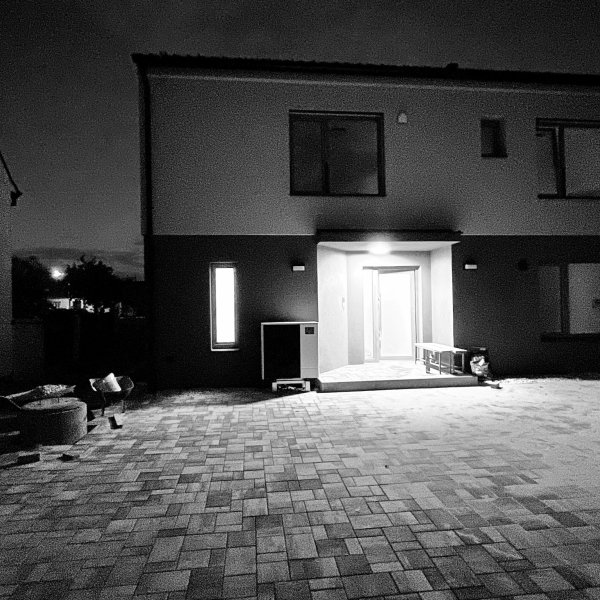

Realizace tepelného čerpadla typu vzduch-voda ECODAN typ Power Inverter PUZ-SWM120YAA s jmenovitým topným výkonem 12,0 kW pro starší rodinný dům s podlahovým vytápěním a vytápěnou podlahovou plochou 290 m2. Tepelná ztráta objektu (TZ) 12,0 kW při výpočtové venkovní teplotě -12 st. C.

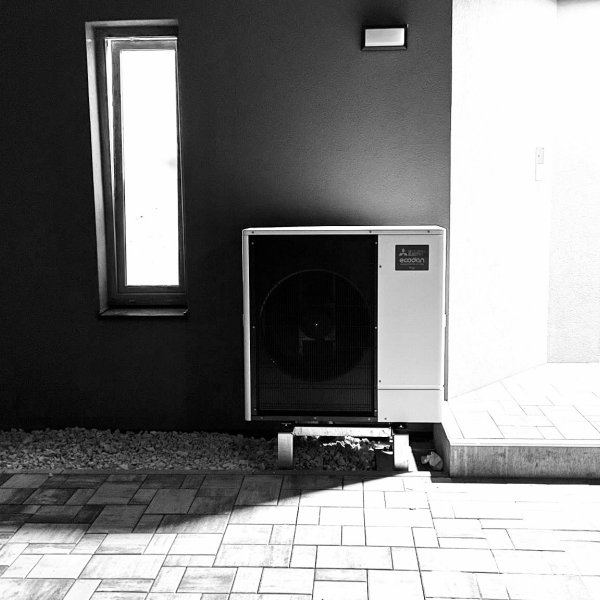

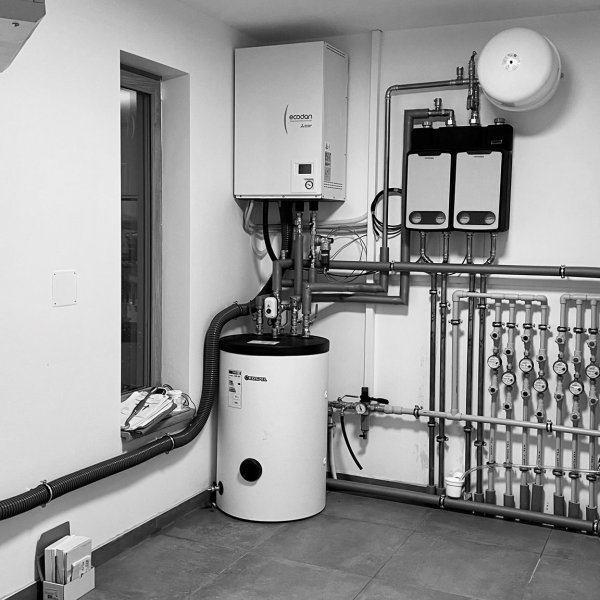

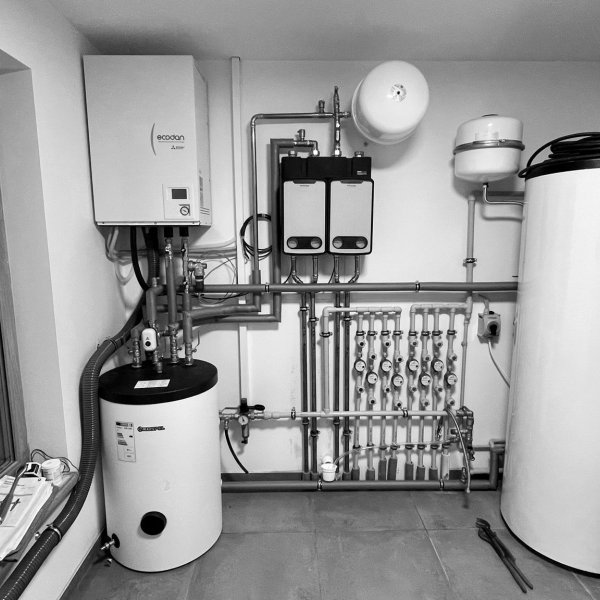

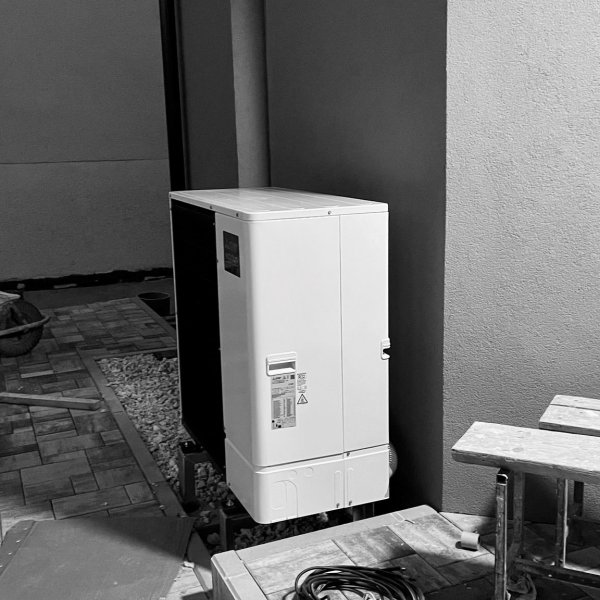

Instalace splitového provedení tepelného čerpadla typu vzduch-voda od výrobce Mitsubishi Electric s názvem ECODAN z řady Power Inverter s chladivem R32 a označením sestavy PUZ-SWM120YAA/ERSF-YM9E s jmenovitým topným výkonem 12,0 kW (Pdesign/rated). Splitová venkovní jednotka tepelného čerpadla umístěna za stěnou technické místnosti, která je propojena vedením chladiva 6/12 mm a komunikací CYKY 4x 1,5 mm2 a společně s napájením CYKY 5x 2,5 mm2 vedeno v chráničce o průměru 50 mm do technické místnosti k vnitřní jednotce tepelného čerpadla bez integrovaného zásobníku teplé vody s uchycením na stěnu. Ohřev teplé vody probíhá v externě připojeném zásobníku teplé vody od výrobce DZD o objemu 500 L a pro vytápění s vyrovnávací akumulační nádrží od výrobce Wterm o objemu 100 L. Otopný systém s rozdělovačem a dvěma nezávisle ovládanými čerpadlovými skupinami pouze pro podlahové vytápění od výrobce MEIBES.
Vytápění objektu probíhá na základě tzv. ekvitermního systému řízení, kde prostorová teplota pro každou obytnou místnost je řízena samostatně pomocí externě dodaných termostatů, které jsou propojeny se servopohony na rozdělovači podlahového vytápění. Ovládání a vzdálená správa pomocí externího Wi-Fi adaptéru MAC-597IF-E a aplikace volně ke stažení s názvem MELCloud Home.
Připojeno na stávající otopný systém s dvěma rozdělovači pro každé patro pouze s podlahovým vytápěním. Kompletní dodávka a montáž technologie a vystrojení strojovny s připojením na rozvody teplé a studené vody v r. 2025.
POPIS INSTALOVANÉHO ZAŘÍZENÍ
- Splitová venkovní jednotka tepelného čerpadla
Ecodan typ Power Inverter PUZ-SWM120YAA
- Splitová vnitřní jednotka tepelného čerpadla
Ecodan E-generace typ ERSF-YM9E
- Externí Wi-Fi adaptér
MAC-597IF-E
- Ovládání a vzdálená správa
MELCloud Home
- Magnetický mechanický filtr
AVQ-RSC-1/1
- Vyrovnávací akumulační zásobník
Wterm typ SVK 100
- Externí zásobník teplé vody
DZD typ OKC 500 NTR/HP
- Rozdělovač vytápění pro 2x topné okruhy
MEIBES Meiflow M
- 2x čerpadlové skupiny pro vytápění
MEIBES Meiflow M 2x UC
Orientační cena instalace: cca 340 tis. Kč vč. DPH.
