Realizace kaskády dvou tepelných čerpadel typu vzduch-voda ECODAN typ Zubadan Inverter PUHZ-SHW112YAA s jmenovitým topným výkonem 2x 14,0 kW pro venkovské stavení s podlahovým vytápěním a otopnými tělesy a vytápěnou podlahovou plochou 450 m2. Tepelná ztráta objektu (TZ) 25,0 kW při výpočtové venkovní teplotě -15 st. C.
Instalace kaskády dvou tepelných čerpadel typu vzduch-voda o celkovém instalovaném topném výkonu 28,0 kW od výrobce Mitsubishi Electric s názvem ECODAN z řady Zubadan Inverter s chladivem R410A a označením PUHZ-SHW112YAA/EHSC-MED. Splitové venkovní jednotky tepelných čerpadel s jmenovitým topným výkonem 2x 14,0 kW (Pdesign/rated) s vnitřními jednotkami s uchycením na stěnu a kaskádní řídicí elektronikou s ovládáním PAC-IF071B-E. Ohřev teplé vody probíhá v externě připojeném nerezovém zásobníku teplé vody od výrobce ACV o objemu 320 L a pro vytápění s vyrovnávací akumulační nádrží od výrobce TWL o objemu 500 L (pro připojení a ukládání přebytků od FVE). Otopný systém s rozdělovačem a třemi nezávisle ovládanými čerpadlovými skupinami pro podlahové vytápění, otopná tělesa a bazén od výrobce MEIBES.
Vytápění objektu probíhá na základě tzv. ekvitermního systému řízení, kde prostorová teplota pro každou obytnou místnost je řízena samostatně pomocí externě dodaných termostatů, které jsou propojeny se servopohony na rozdělovačích podlahového vytápění. Ovládání a vzdálená správa pomocí externího Wi-Fi adaptéru MAC-587IF-E a aplikace volně ke stažení přímo od výrobce s názvem MELCloud Home. Aktivní spolupráce s FVE pomocí ovládání SG-Ready (Smart Grid).

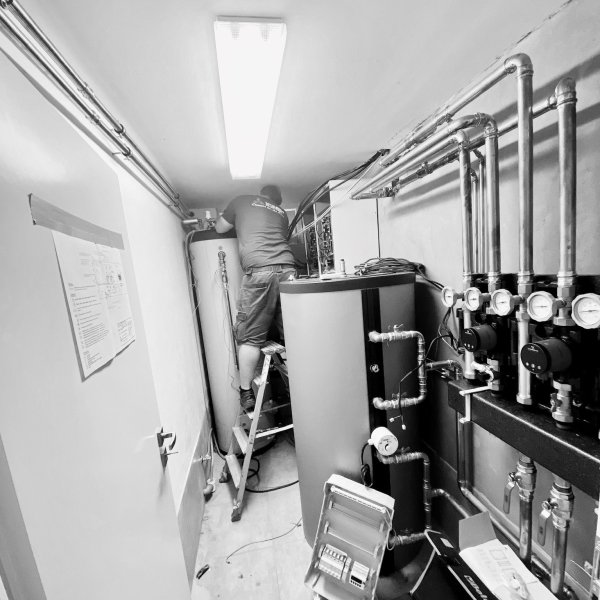

Připojeno na stávající otopný systém s rozdělovačem pro tři topné okruhy s podlahovým vytápěním, otopnými tělesy a bazénovým výměníkem. Kompletní dodávka a montáž technologie a vystrojení strojovny s připojením na rozvody teplé a studené vody v r. 2023.
POPIS INSTALOVANÉHO ZAŘÍZENÍ

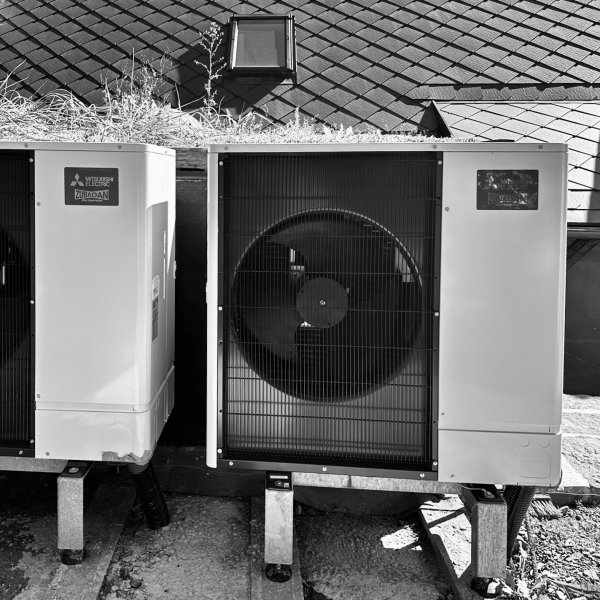

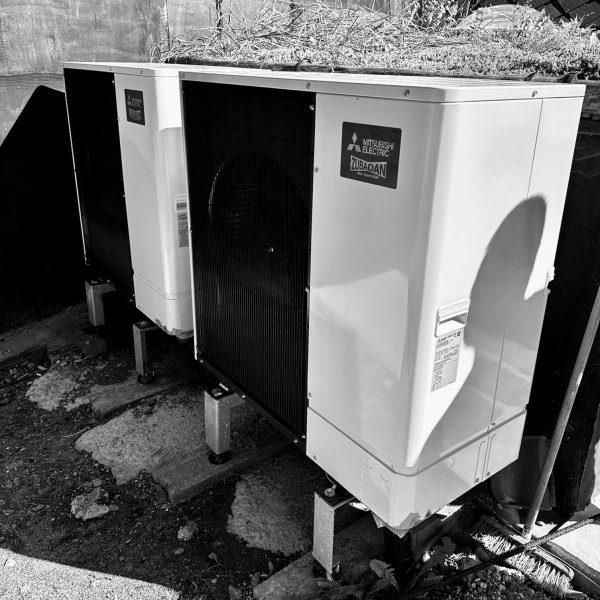

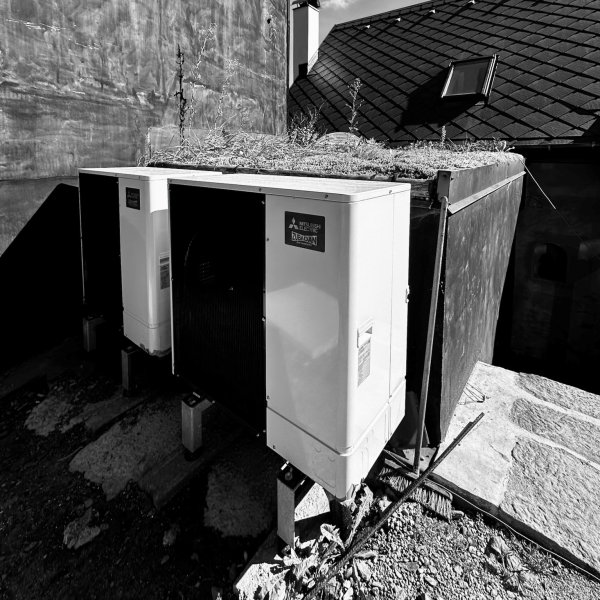

- 2x splitové venkovní jednotky tepelných čerpadel
Ecodan typ Zubadan Inverter PUHZ-SHW112YAA
- 2x splitové vnitřní jednotky tepelných čerpadel
Ecodan D-generace typ EHSC-MED
- Kaskádní řídicí elektronika s ovládáním
PAC-IF071B-E
- Externí Wi-Fi adaptér
MAC-587IF-E
- Ovládání a vzdálená správa
MELCloud Home
- Externí nerezový zásobník teplé vody
ACV Smart Line 320

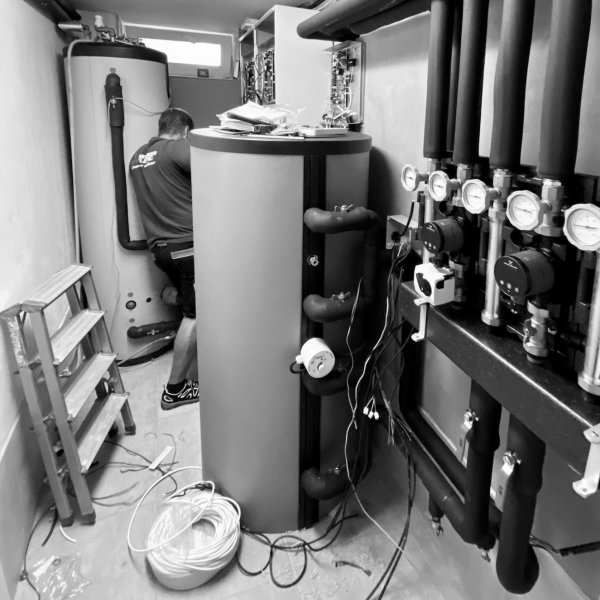

- Vyrovnávací akumulační zásobník
TWL typ P 500

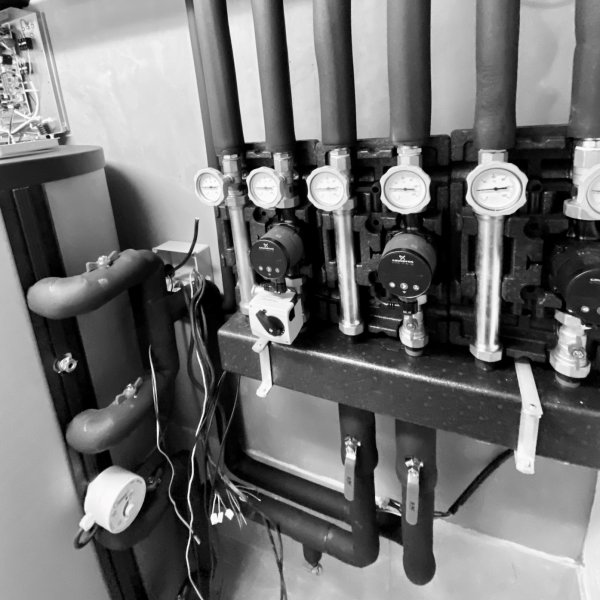

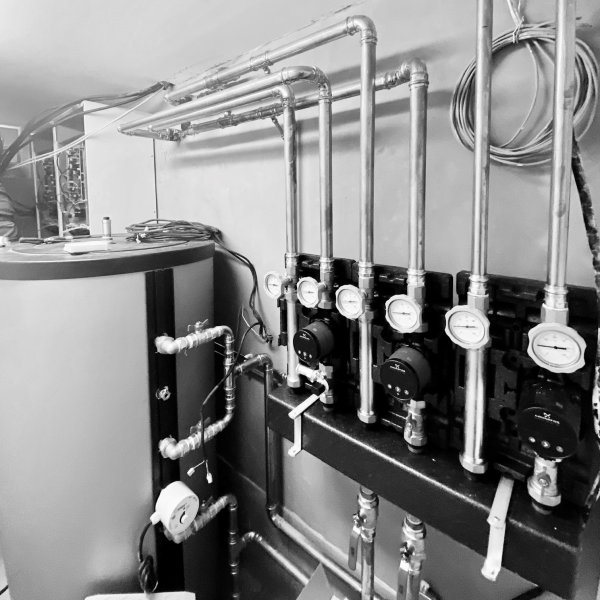

- Rozdělovač vytápění pro 3x topné okruhy
MEIBES Meiflow M
- 3x čerpadlové skupiny pro vytápění a bazén
MEIBES Meiflow M 1x MC, 2x UC
Orientační cena instalace: cca 600 tis. Kč vč. DPH.
