Realizace kaskády tří tepelných čerpadel typu vzduch-voda ECODAN typ Zubadan Inverter PUD-SHWM140YAA s jmenovitým topným výkonem 3x 14,0 kW pro rodinnou vilu s bazénem, podlahovým vytápěním a otopnými tělesy a vytápěnou podlahovou plochou 540 m2. Tepelná ztráta objektu (TZ) 59,0 kW při výpočtové venkovní teplotě -15 st. C.
Instalace kaskády tří tepelných čerpadel typu vzduch-voda o celkovém instalovaném topném výkonu 42,0 kW od výrobce Mitsubishi Electric s názvem ECODAN z řady Zubadan Inverter s chladivem R32 a označením PUD-SHWM140YAA/EHSD-MED. Splitové venkovní jednotky tepelných čerpadel s jmenovitým topným výkonem 3x 14,0 kW (Pdesign/rated) s vnitřními jednotkami s uchycením na stěnu a kaskádní řídicí elektronikou s ovládáním PAC-IF071B-E. Jako bivalence zde slouží stávající plynový kotel. Ohřev teplé vody probíhá v externě připojeném nerezovém zásobníku teplé vody od výrobce ACV o celkovém objemu 800 L a pro vytápění s vyrovnávací akumulační nádrží od výrobce TWL o objemu 500 L (pro připojení a ukládání přebytků od FVE). Otopný systém s rozdělovačem a třemi nezávisle ovládanými čerpadlovými skupinami pro podlahové vytápění, otopná tělesa a bazén od výrobce MEIBES.
Vytápění objektu probíhá na základě tzv. ekvitermního systému řízení, kde prostorová teplota pro každou obytnou místnost je řízena samostatně pomocí externě dodaných termostatů, které jsou propojeny se servopohony na rozdělovačích podlahového vytápění. Ovládání a vzdálená správa pomocí externího ModBus adaptéru s názvem Procon MelcoBEMS MINI (A1M) pomocí sériové komunikace RS-485 (Loxone). Aktivní spolupráce s FVE pomocí ovládání SG-Ready (Smart Grid).
Připojeno na stávající otopný systém se třemi rozdělovači pro podlahové vytápění, okruh otopných těles a bazénový výměník. Kompletní dodávka a montáž technologie a vystrojení strojovny s připojením na rozvody teplé a studené vody v r. 2023.
POPIS INSTALOVANÉHO ZAŘÍZENÍ

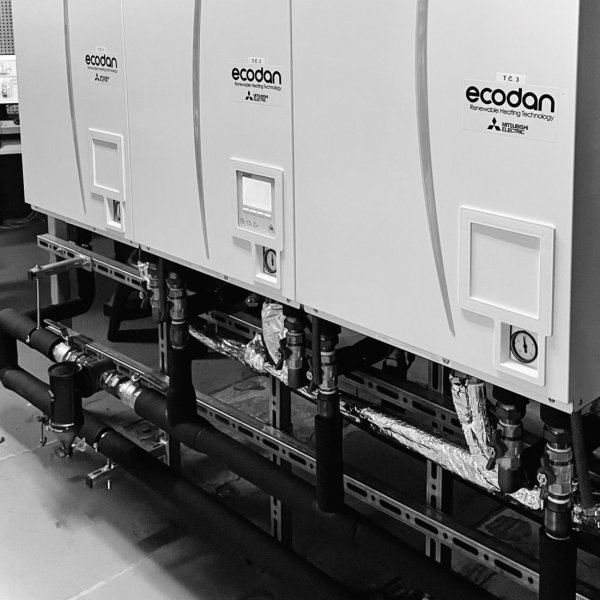

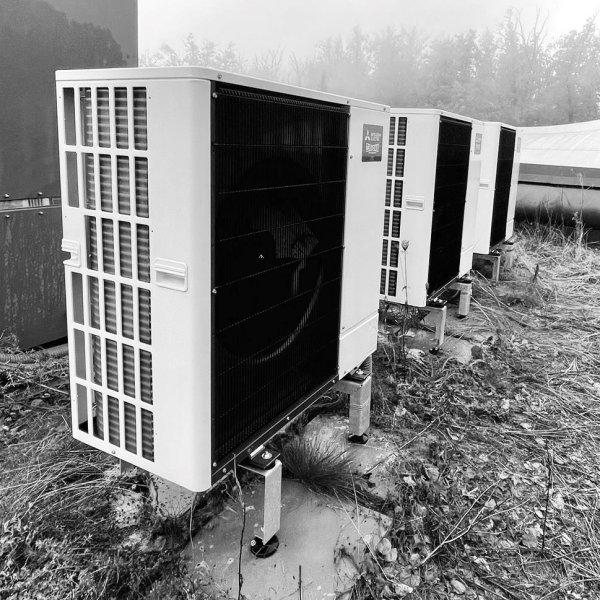

- 3x splitové venkovní jednotky tepelných čerpadel

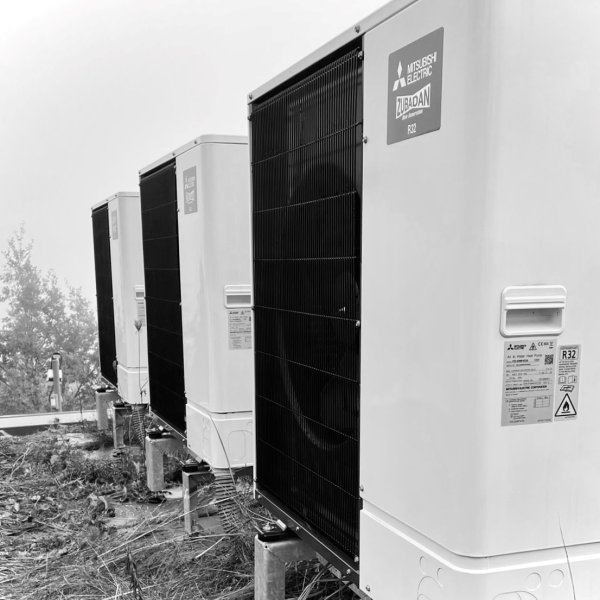

Ecodan typ Zubadan Inverter PUD-SHWM140YAA

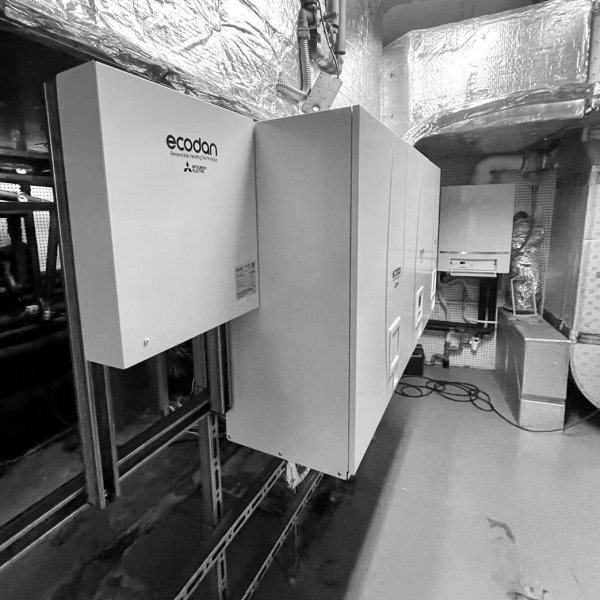

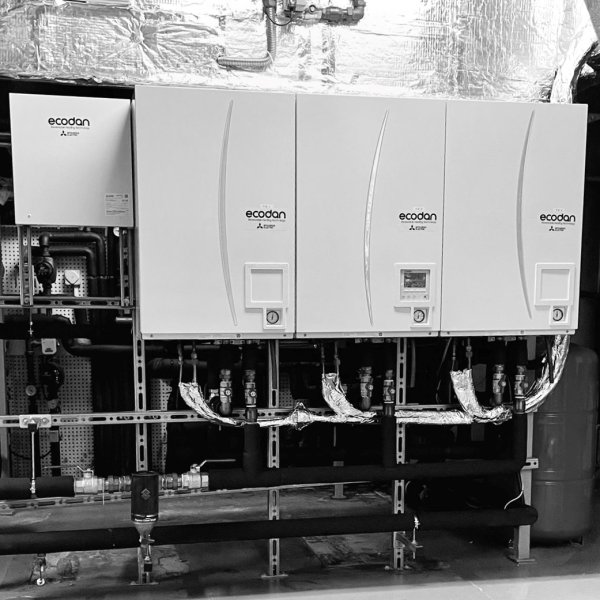

- 3x splitové vnitřní jednotky tepelných čerpadel
Ecodan D-generace typ EHSD-MED
- Kaskádní řídicí elektronika s ovládáním
PAC-IF071B-E
- Externí ModBus adaptér
Procon MelcoBEMS MINI (A1M)
- Ovládání a vzdálená správa
Externí MaR (Loxone)
- Vyrovnávací akumulační zásobník
TWL typ P 500
- Externí nerezový zásobník teplé vody
ACV Smart ME 800
- Rozdělovač vytápění pro 3x topné okruhy
MEIBES Meiflow M
- 3x čerpadlové skupiny pro vytápění a bazén
MEIBES Meiflow M 1x MC, 2x UC
Orientační cena instalace: cca 980 tis. Kč vč. DPH.
