Realizace kaskády tří tepelných čerpadel typu vzduch-voda ECODAN typ Zubadan Inverter PUD-SHWM140YAA s jmenovitým topným výkonem 3x 14,0 kW pro větší rodinný dům s bazénem, podlahovým vytápěním a otopnými tělesy a vytápěnou podlahovou plochou 540 m2. Tepelná ztráta objektu (TZ) 59,0 kW při výpočtové venkovní teplotě -15 st. C.
Instalace kaskády ze tří tepelných čerpadel typu vzduch-voda od výrobce Mitsubishi Electric s názvem ECODAN typ Zubadan Inverter s chladivem R32 a označením PUD-SHWM140YAA/EHSD-MED. Venkovní jednotky tepelných čerpadel s jmenovitým topným výkonem 3x 14,0 kW (Pdesign/rated) s vnitřními jednotkami s uchycením na stěnu a kaskádní řídicí elektronikou s ovládáním PAC-IF071B-E. Jako bivalence zde slouží stávající plynový kotel. Ohřev teplé vody je zde realizován v externím nerezovým zásobníku teplé vody od výrobce ACV o celkovém objemu 800 L a vyrovnávací akumulační nádrží od výrobce TWL o objemu 500 L (pro připojení a ukládání přebytků od FVE). Aktivní spolupráce s FVE pomocí ovládání SG-Ready (Smart Grid). Ovládání a vzdálená správa pomocí externího ModBus adaptéru s názvem Procon MelcoBEMS MINI (A1M) pomocí sériové komunikace RS-485. Otopný systém s rozdělovačem a třemi čerpadlovými skupinami od výrobce MEIBES pro podlahové vytápění, otopná tělesa a bazén. Kompletní dodávka a montáž technologie vč. vystrojení strojovny a připojením na rozvody teplé a studené vody v r. 2023.
STRUČNÝ POPIS ZAŘÍZENÍ

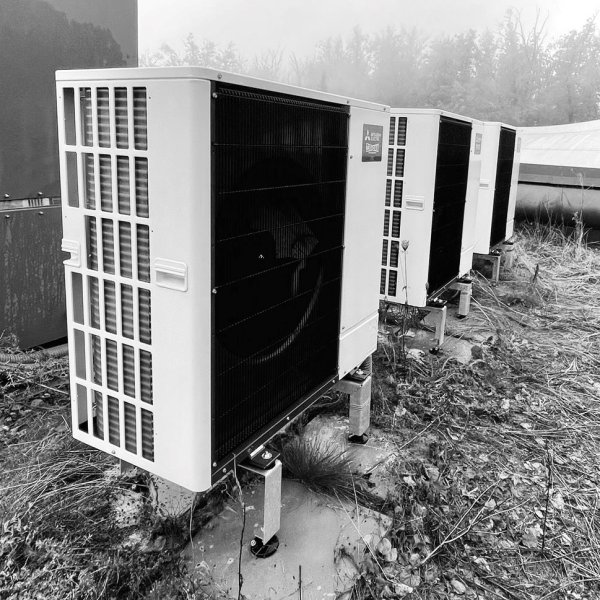

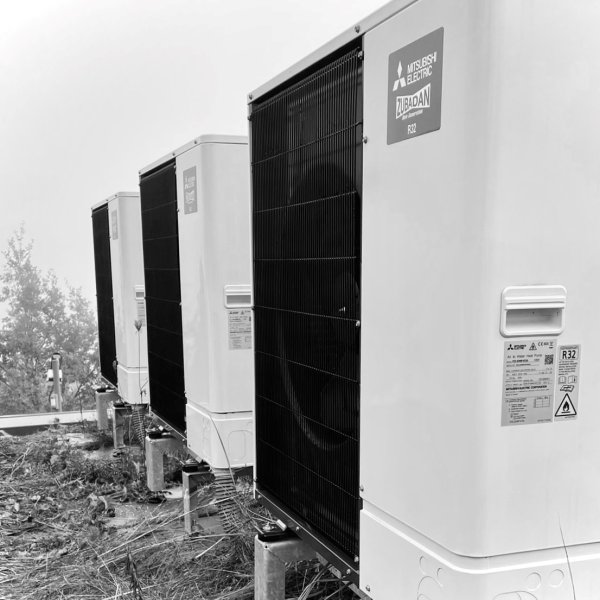

- 3x splitové venkovní jednotky tepelných čerpadel
Ecodan typ Zubadan Inverter PUD-SHWM140YAA

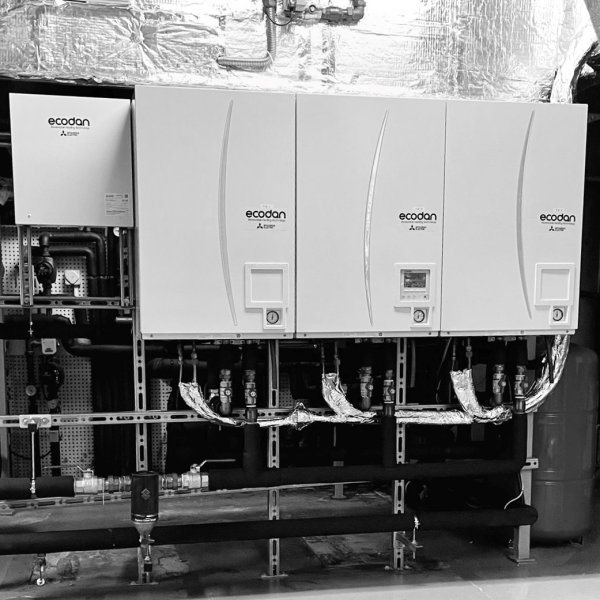

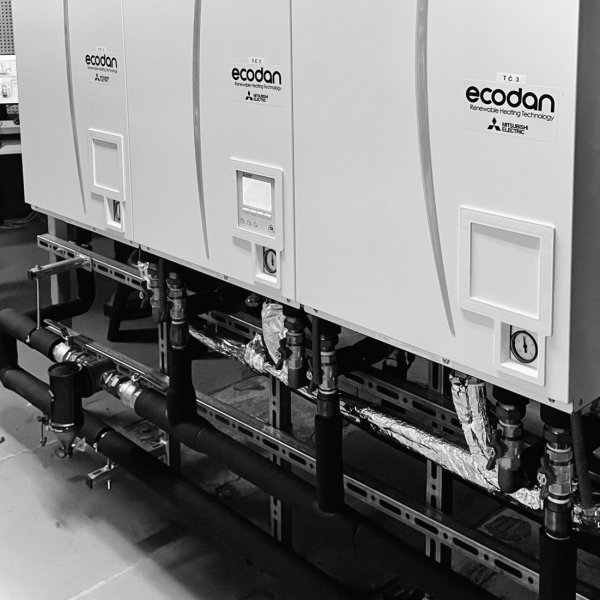

- 3x vnitřní jednotky tepelných čerpadel
Ecodan D-generace EHSD-MED

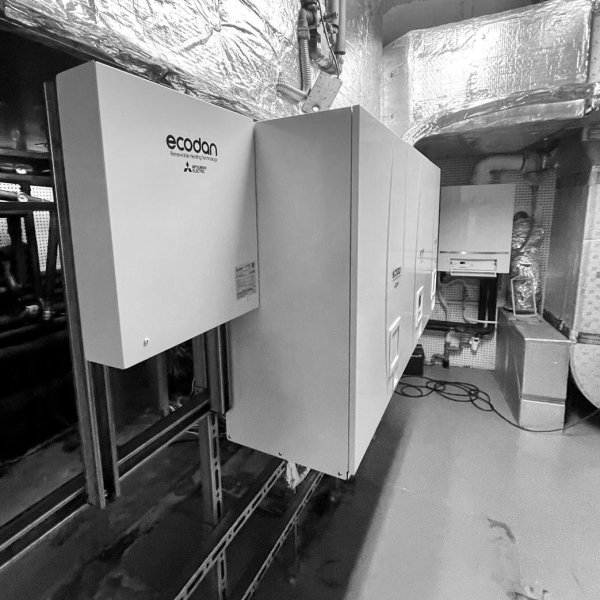

- Kaskádní řídicí elektronika s ovládáním
PAC-IF071B-E
- Externí ModBus adaptér
Procon MelcoBEMS MINI (A1M)
- Ovládání a vzdálená správa
Externí MaR (Loxone)
- Vyrovnávací akumulační zásobník
TWL typ SWP500
- Externí nerezový zásobník teplé vody
ACV Smart ME 800
- Rozdělovač vytápění pro 3x topné okruhy
MEIBES Meiflow M
- 3x čerpadlové skupiny pro vytápění a bazén
MEIBES Meiflow M 1x MC, 2x UC
Orientační cena instalace: cca 980 tis. Kč vč. DPH.
