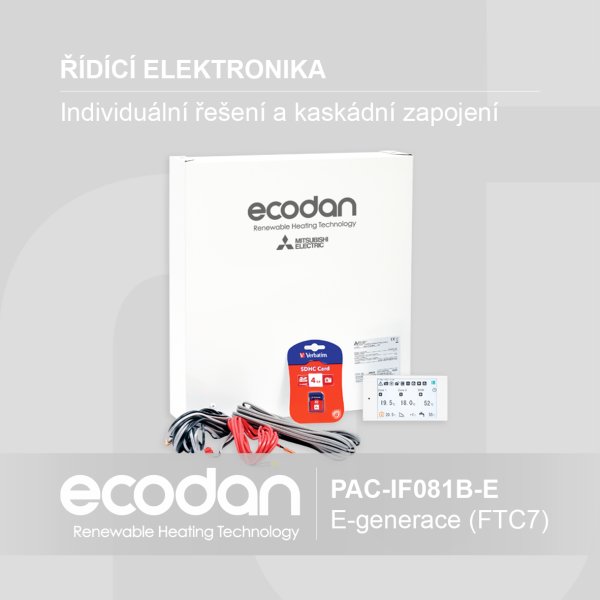

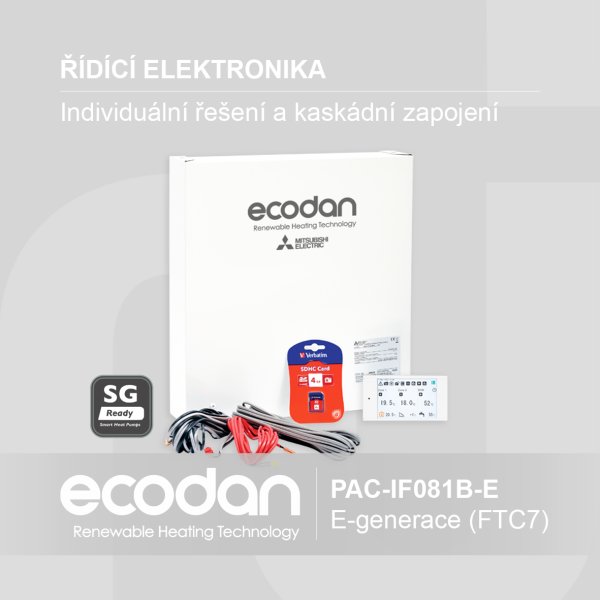

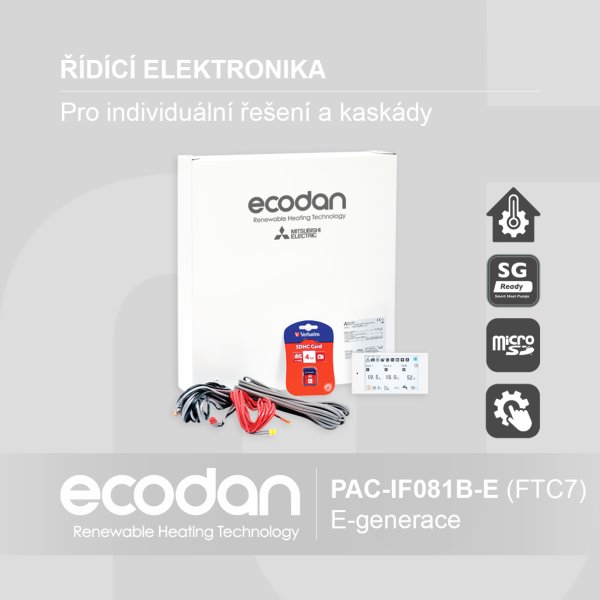

Venkovní jednotky tepelných čerpadel typu vzduch-voda s názvem ECODAN od výrobce Mitsubishi Electric se dají instalovat samostatně i bez nutnosti použití vnitřních hydraulických modulů. Venkovní jednotky se dají navíc zapojit a provozovat pomocí tzv. připojovacího rozhraní s označením PAC-IF081B-E. Touto možností zapojení lze realizovat i zvláštní varianty otopných soustav, jako například napojení na stávající otopnou soustavu s původním zdrojem tepla, napojení na akumulační nádobu solárního systému, pro ohřev bazénu, bivalentní provoz s jiným zdrojem tepla, nebo napojení na stávající externí zásobník teplé vody apod. Další možností využití je kaskádové zapojení až celkem 6 libovolných tepelných čerpadel s názvem ECODAN (shodného typu a výkonu) z řady Eco Inverter, Power Inverter a Zubadan Inverter. Jednoduše lze tak pokrýt všechny výkony a požadavky na vytápění, chlazení a ohřev teplé vody pro větší a komerční objekty s využitím všech výhod, které poskytuje kaskádní zapojení, jako je lepší přizpůsobení potřebnému výkonu, dosažení vyšší provozní účinnosti, stabilní a vyvážený provoz s možností vlastní zálohy. Standardní součástí balení jsou příložná teplotní čidla a nové intuitivní barevné dotykové ovládání kompletně v českém jazyce s řídicí elektronikou FTC7 a možností dálkového ovládání a vzdálené správy pomocí aplikace s názvem MELCloud Home.
Více informací na www.melcloudhome.com.
Stručný popis zařízení:
- Kaskádní zapojení s možností řízení a ovládání až celkem 6 libovolných tepelných čerpadel (shodného typu a výkonu)

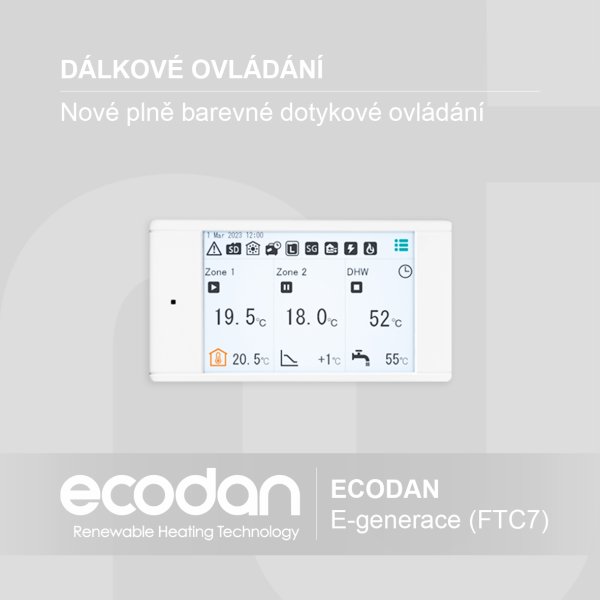

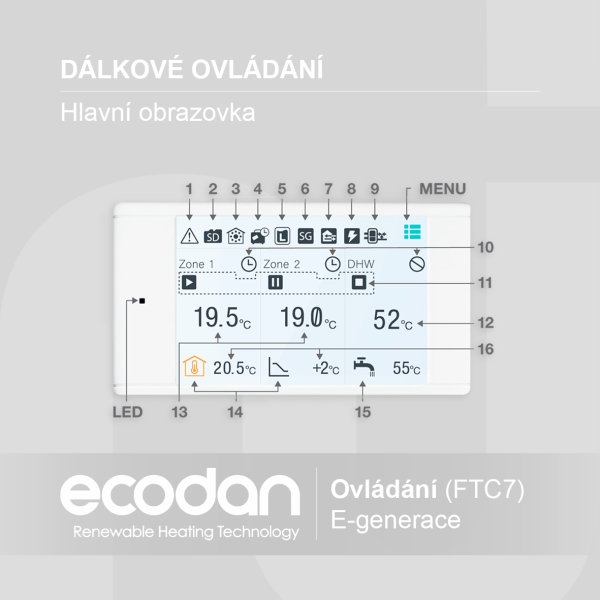

- Nová řídicí elektronika s označením FTC7 s barevným dotykovým ovládáním, které lze využít i jako referenční prostorový termostat (auto-adaptabilní systém řízení vytápění)
- Zobrazování všech aktuálních provozních stavů prostřednictvím jednoduchých a snadno čitelných grafických symbolů
- Přehledné zobrazení všech aktuálních měřených hodnot (požadované prostorové teploty a teplé vody)
- Nastavení snížení hladiny hluku pro noční režim dle časového programu (celkem až ve 3 stupních)
- Možnost podrobného nastavení automatického přepínání mezi letním a zimním režimem
- Nezávislé řízení dvou otopných okruhů včetně směšovacích ventilů a podávacích oběhových čerpadel (pro podlahové vytápění a otopná tělesa)
- Ekvitermní, nebo auto-adaptabilní systém řízení vytápění nezávisle až pro dva otopné okruhy (podlahové vytápění a otopná tělesa)
- Podrobné nastavení režimu ohřevu teplé vody v akumulačním zásobníku (normální/ekonomický) včetně programu Legionella
- Přehledný časový program na 7 dní v týdnu pro vytápění, chlazení a ohřev teplé vody
- Nastavení pomocného ohřívače pro režim vytápění a ohřev teplé vody jako dotopu (bivalence), nebo pouze jako zálohy (v případě výpadku tepelného čerpadla)
- Ovládání záložního zdroje např. stávajícího plynového kotle (automatické přepnutí v případě poruchy, nebo na základě ekonomiky provozu)
- Záloha nastavení a ukládání všech informací o provozu na externí paměťovou MicroSD kartu
- Režim vlastní diagnostiky včetně podrobných poruchových hlášení
- Přehledné zaznamenávání elektrických spotřeb na vytápění, chlazení a ohřev teplé vody v průběhu celého měsíce, roku a zaznamenávání vyrobeného tepla a chladu pro případné vyhodnocování provozu (nutné dopojení externích měřicích zařízení)

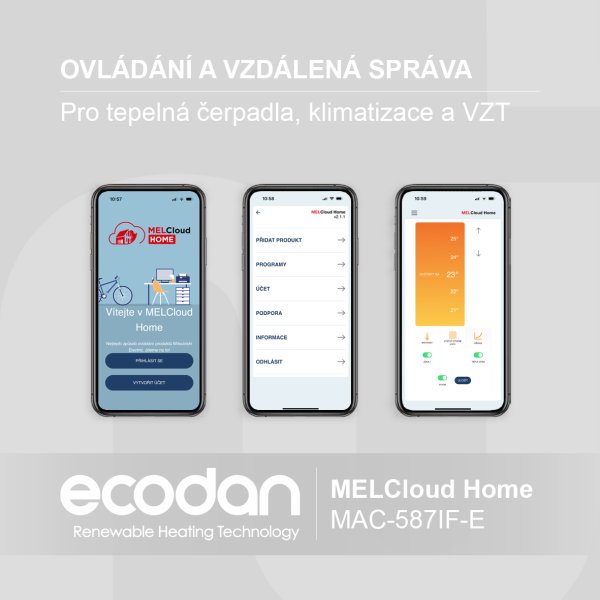

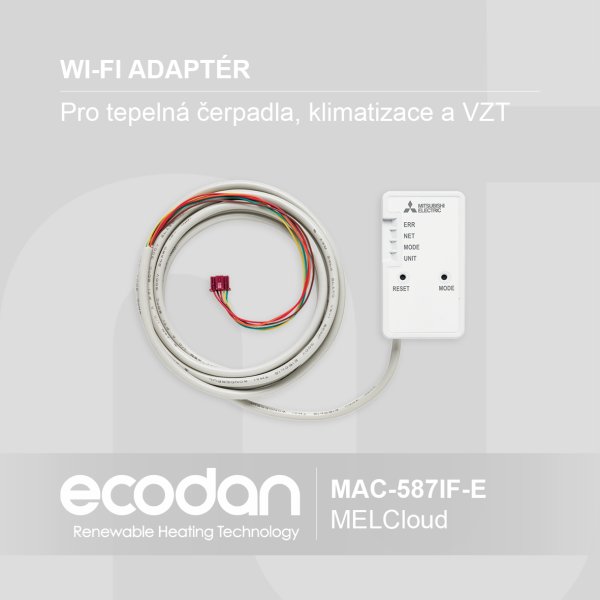

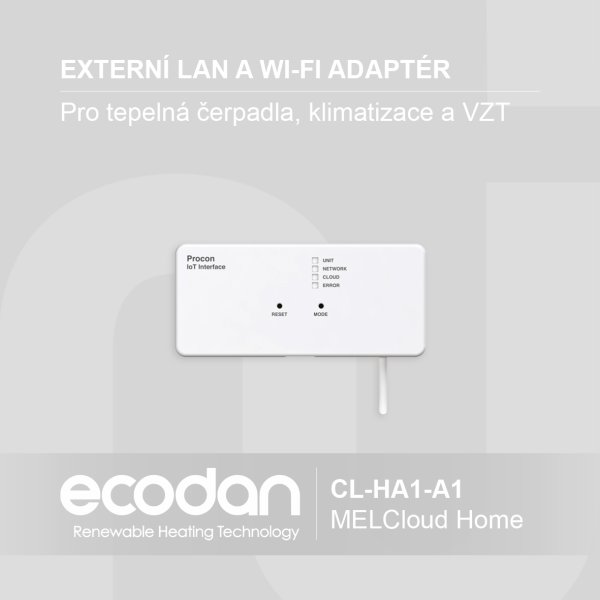

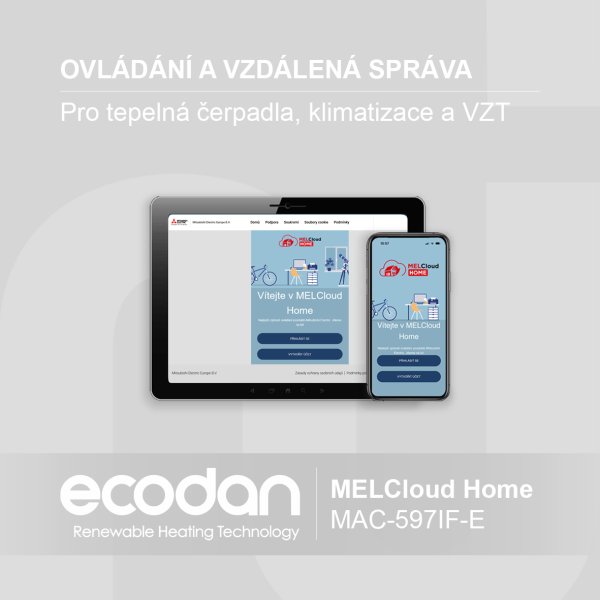

- Lze připojit externí LAN, nebo Wi-Fi modul pro vzdálenou správu pomocí jakéhokoliv zařízení s připojením na internet
- Podpora SG-Ready pro nastavení parametrů pro chytrou síť (Smart Grid a FVE)

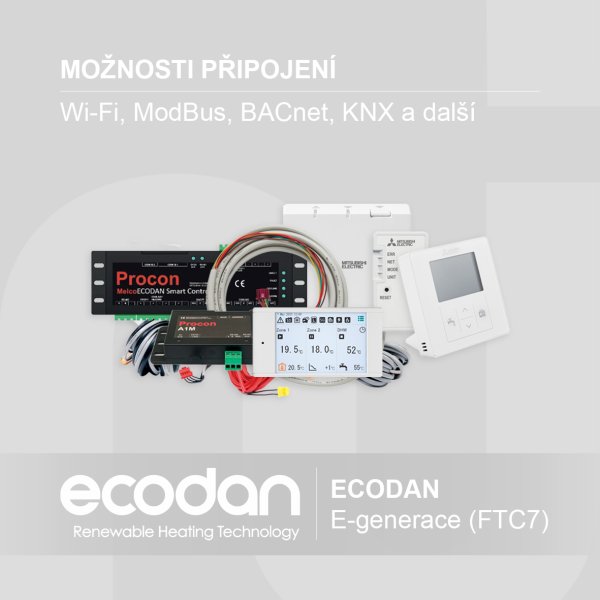

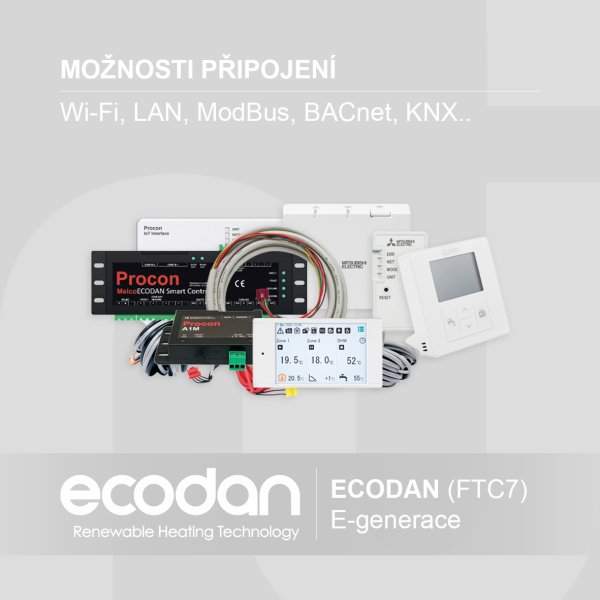

- Rozšířená podpora pro externí ovládání pomocí ModBus, BACnet, KNX, analog. a další
Rozměry ovládání (V x Š x H): 65 x 120 x 15 mm
Rozměry elektroniky (V x Š x H): 422 x 393 x 87 mm
Připojitelnost k venkovním jednotkám:
Více informací k možnostem provedení a modelovým řadám vč. označení venkovních jednotek ECODAN.
Připojitelnost k vnitřním jednotkám:
- Vnitřní jednotky bez zásobníku teplé vody:
ECODAN E-generace (FTC7)
- označení pro splitové provedení:
ERSF-MEE
- označení pro kompaktní provedení:
ERPX-MEE
Více informací k možnostem provedení a modelovým řadám vč. označení vnitřních jednotek ECODAN.
Doporučené příslušenství:
Volitelné příslušenství:
Příslušenství pro diagnostiku a servis:
Podrobné technické informace:
