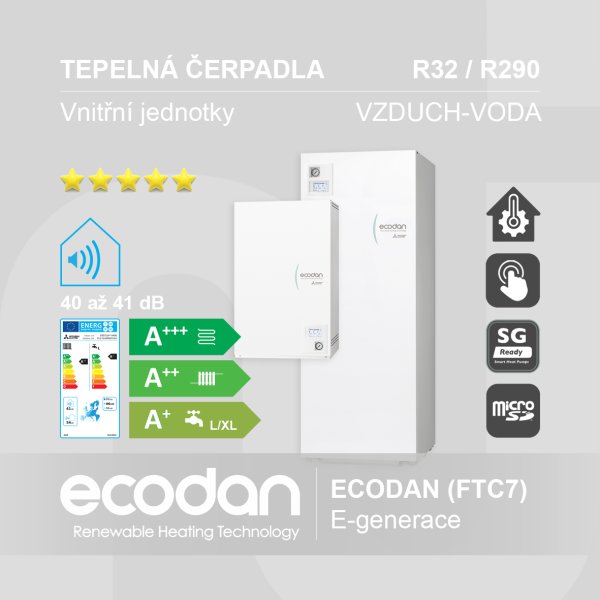

Nová E-generace vnitřních jednotek s názvem ECODAN pro splitová a kompaktní tepelná čerpadla typu vzduch-voda z řady Eco Inverter, Power Inverter a Zubadan Inverter od výrobce Mitsubishi Electric.

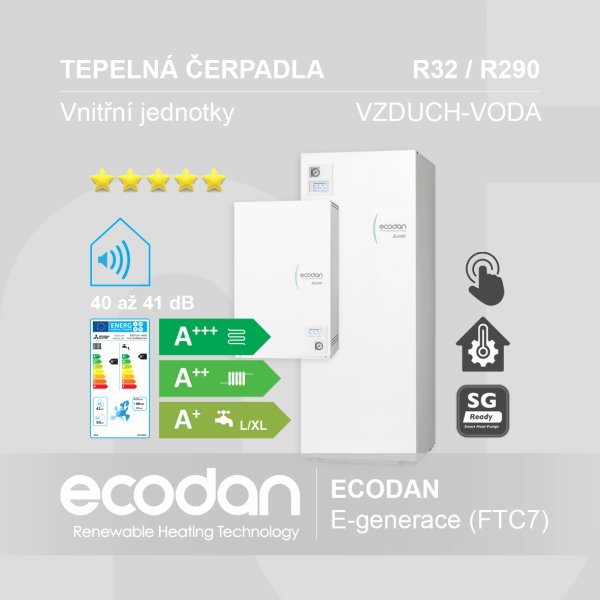

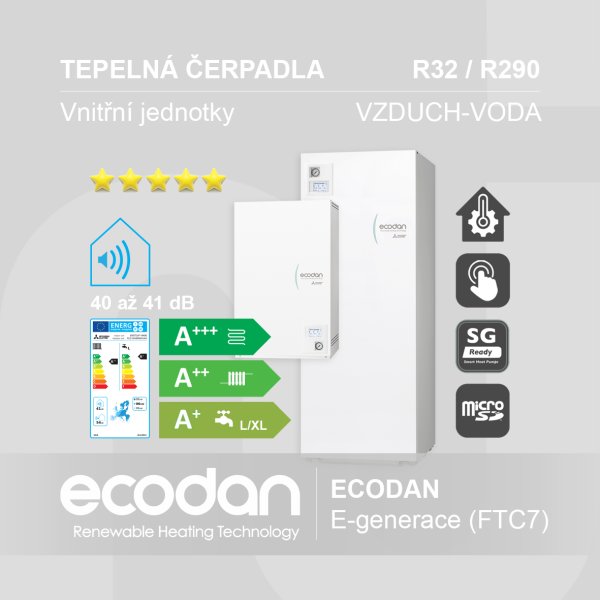

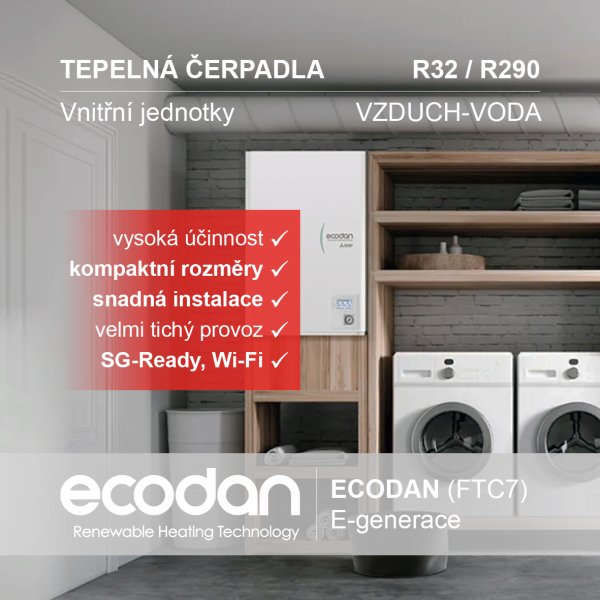

Nová řada vnitřních jednotek E-generace s názvem ECODAN pro splitová a kompaktní tepelná čerpadla typu vzduch-voda z řady Eco Inverter, Power Inverter a Zubadan Inverter na chladivo R32 a R290. Vnitřní jednotky se nabízí v provedení bez zásobníku teplé vody s možností uchycení na stěnu, tak s integrovaným zásobníkem teplé vody o objemu 170, 200 a 300 L. Díky svému designovému opláštění a minimálním zástavbovým rozměrům a nízké hmotnosti, může být umístěna v technické místnosti, v koupelně, na chodbě, nebo v garáži. Uvnitř vnitřní jednotky jsou integrovány všechny nutné součásti pro rychlou a snadnou instalaci. Součástí je již nové intuitivní barevné dotykové ovládání kompletně v českém jazyce s řídicí elektronikou FTC7 a možností dálkového ovládání a vzdálené správy pomocí aplikace MELCloud Home, kterou najdete na www.melcloudhome.com.
Proměřeno nezávislou certifikovanou zkušebnou a certifikací s názvem KEYMARK.
Stručný popis zařízení:

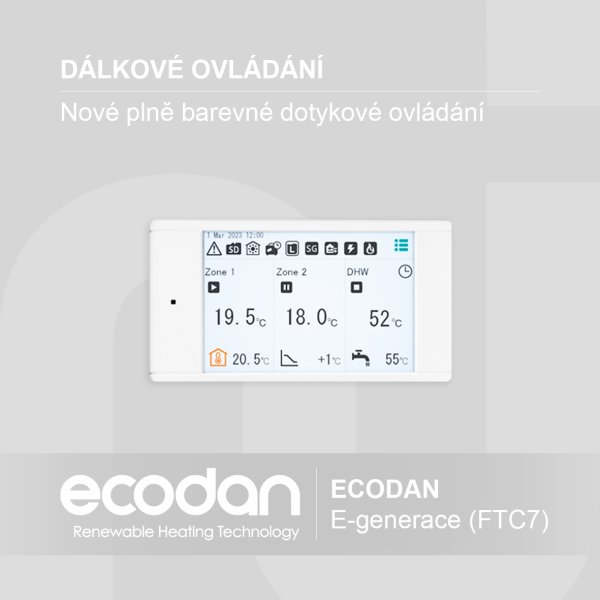

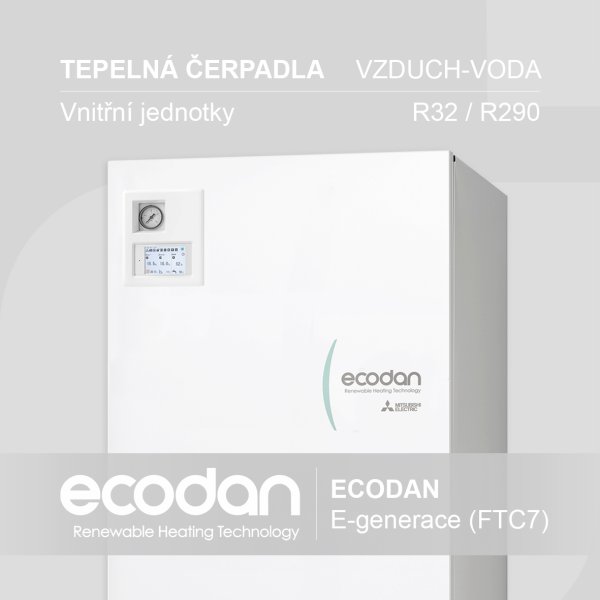

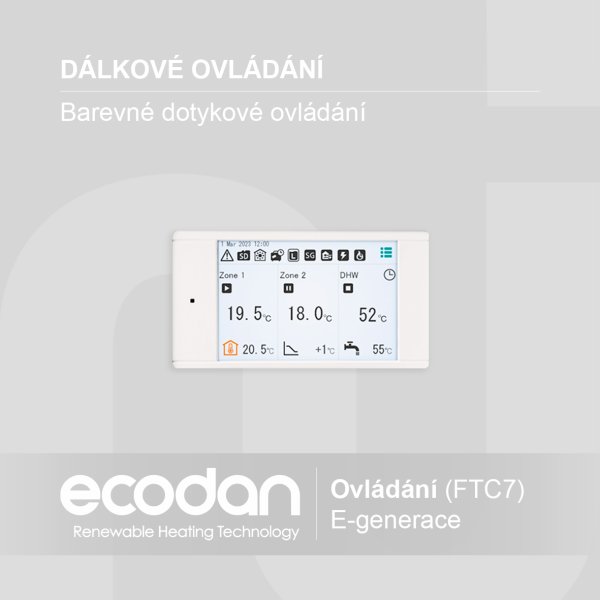

- Nová řídicí elektronika s označením FTC7 s uživatelsky příjemným a intuitivním ovládáním pomocí plně barevného grafického dotykového displeje v českém jazyce
- Nepřímo ohřívaný vysoce kvalitní nerezový akumulační zásobník teplé vody z oceli Duplex 2304 (EN 10088) o objemu 170, 200 a 300 L s EPS izolací, který je nahříván pomocí nerezového deskového výměníku a čerpadla od výrobce Grundfos
- Pro vytápění a chlazení je zde integrováno nízkoenergetické oběhové čerpadlo od výrobce Grundfos typ UPM4 řízené PWM signálem
- Záložní zdroj tepla zde slouží integrovaná elektrická topná patrona o výkonu 2,0 až 3,0, nebo 6,0 a 9,0 kW
- Automatický odvzdušňovací ventil, filtr s magnetickou vložkou, manometr, elektronický snímač průtoku a snímač tlaku chladiva
- Součástí balení je již externí paměťová MicroSD karta pro kompletní ukládání nastavení a všech dat z historie o provozu
- Možnost připojení externích měřičů tepla vč. měření a vyhodnocování spotřeb elektrické energie na vytápění, chlazení a ohřev teplé vody

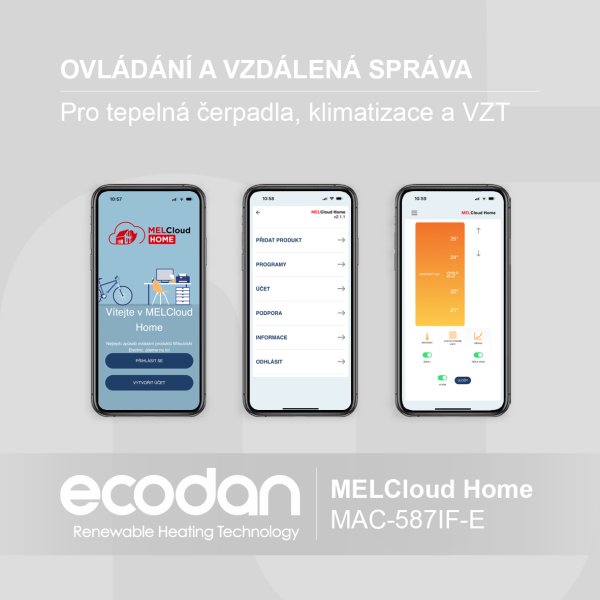

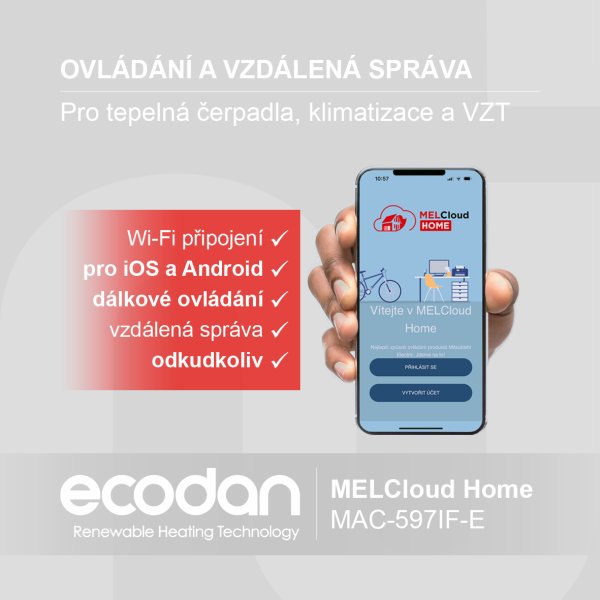

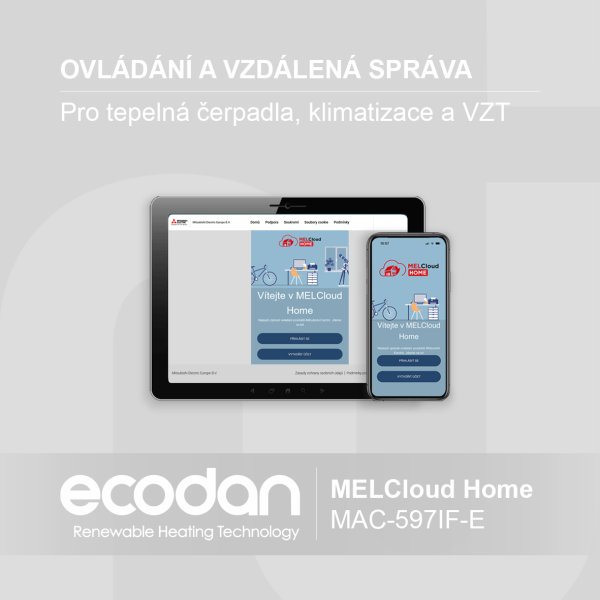

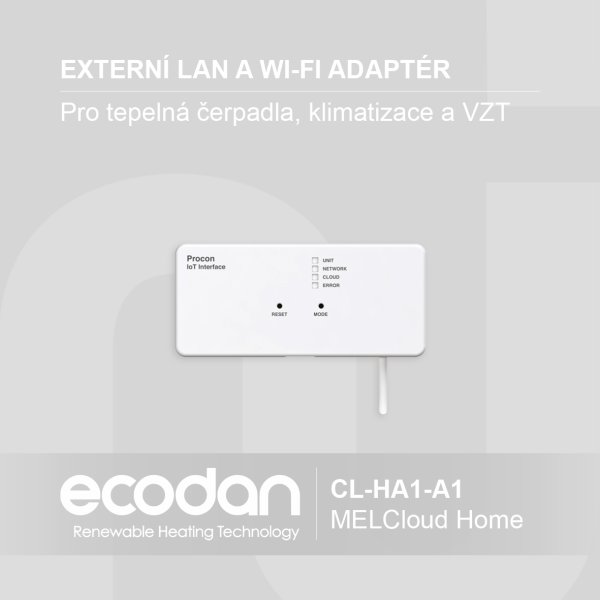

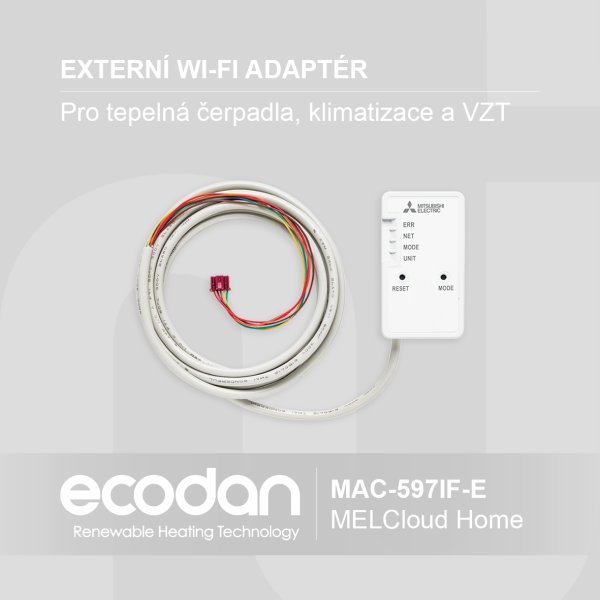

- Připojení externě volitelného Wi-Fi adaptéru pro vzdálenou správu a ovládání pomocí jakéhokoliv zařízení s připojením na internet (iOS, Android, nebo Windows)
- Podpora SG-Ready pro nastavení parametrů pro chytrou síť (Smart Grid) s využitím např. pro FVE

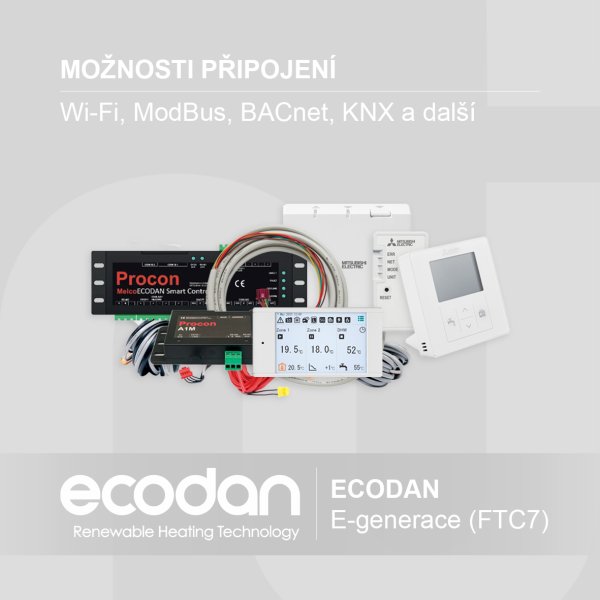

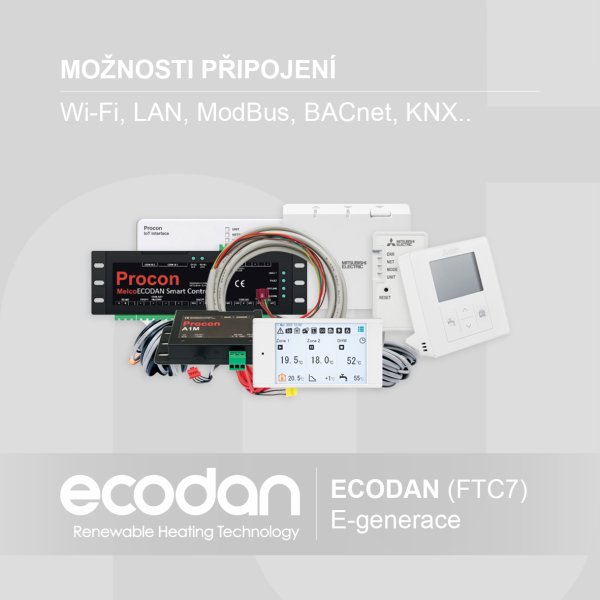

- Rozšířená podpora pro externí ovládání pomocí ModBus, BACnet, KNX, analog. a další..

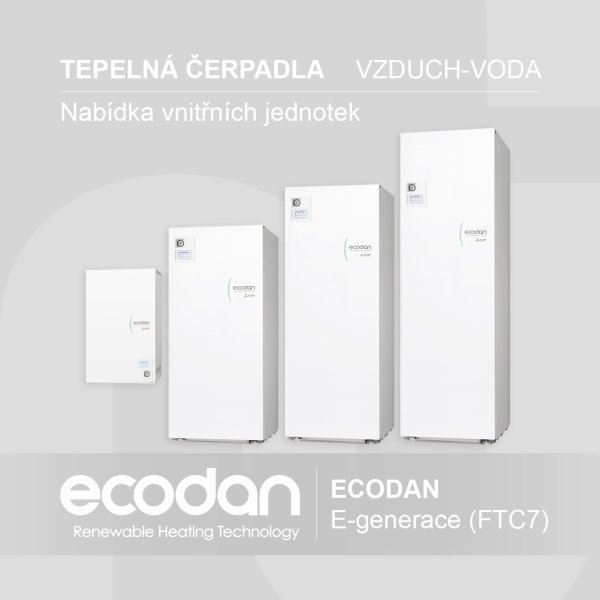

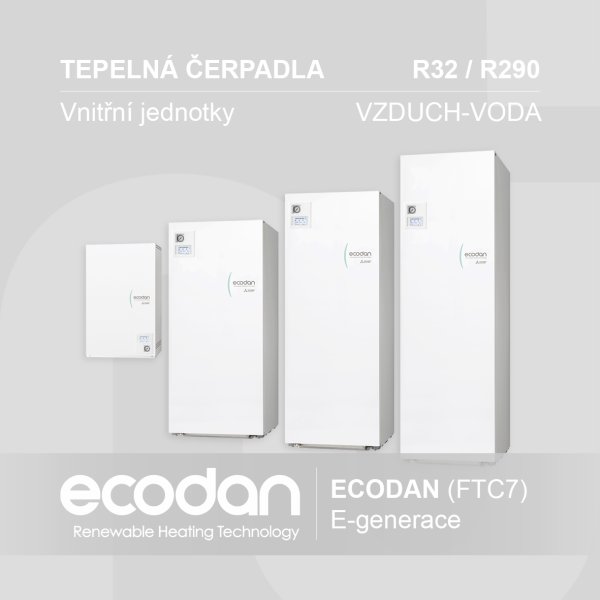

Nabídka vnitřních jednotek:

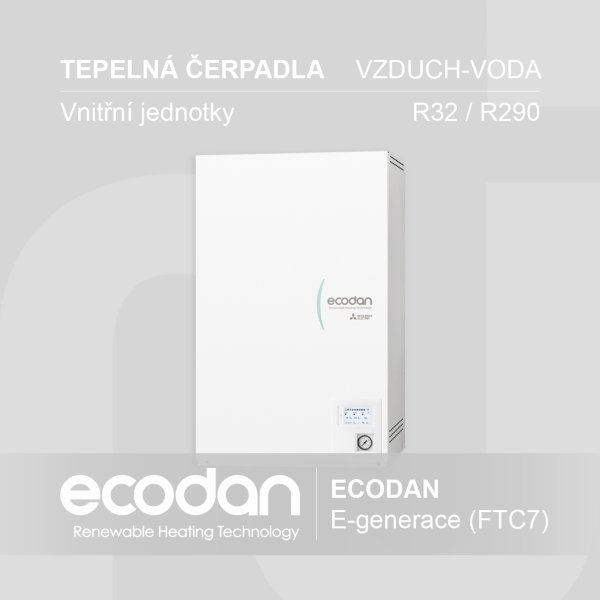

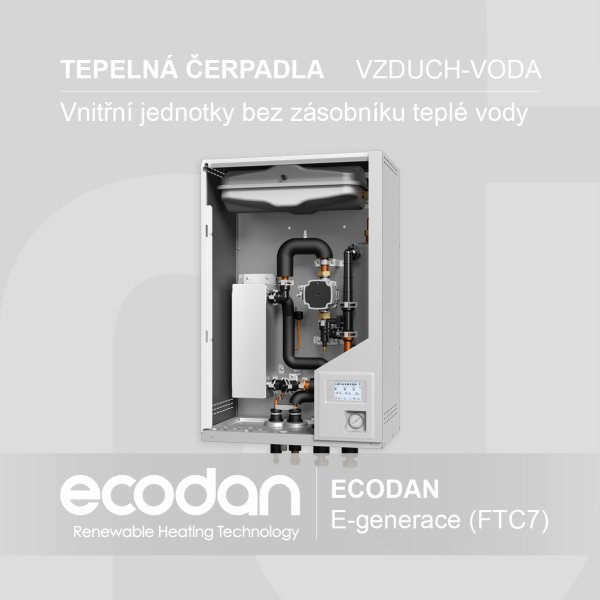

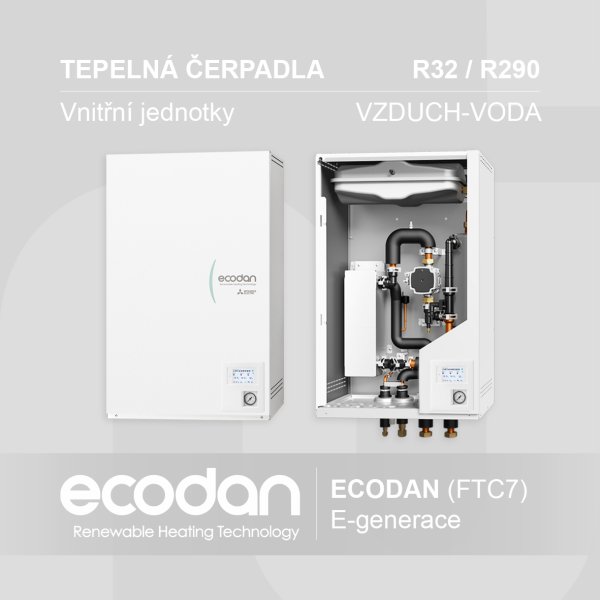

- Bez zásobníku teplé vody
(s možností připojení libovolného externího)
- označení pro splitové provedení:
E(H/R)S(D/F)-(V/Y)M(2/6/9)E
- označení pro kompaktní provedení:
ERPX-(V/Y)M(2/6/9)E
Rozměry (V x Š x H): 800 x 530 x 360 mm

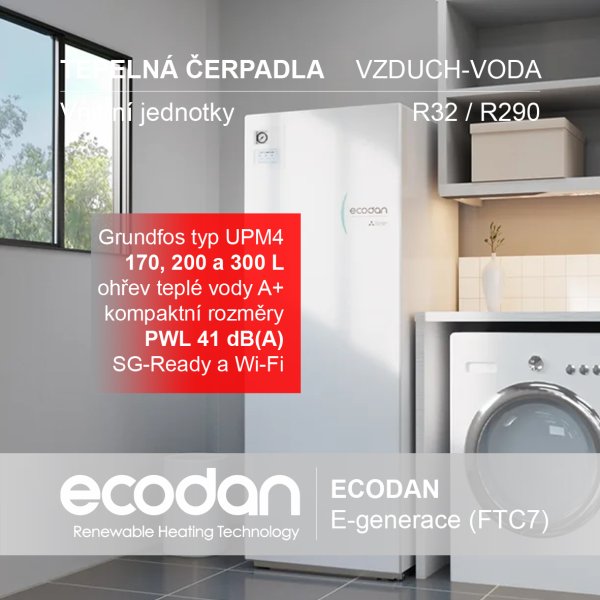

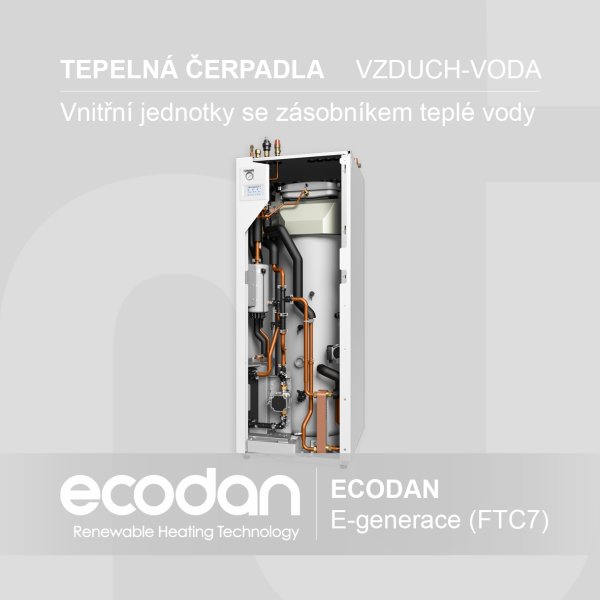

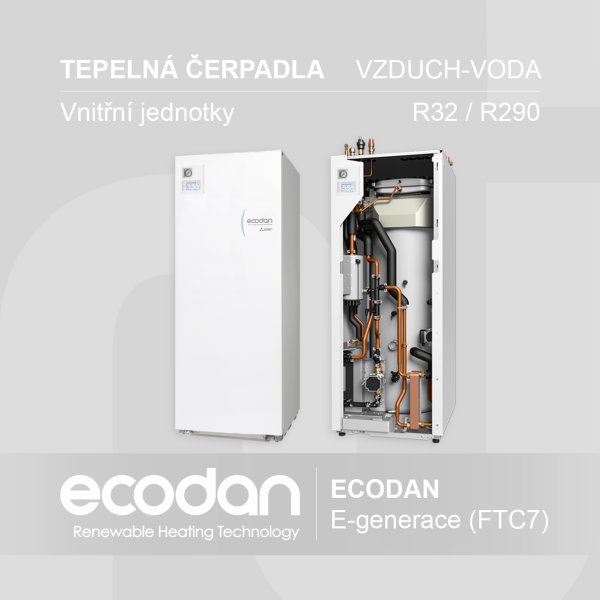

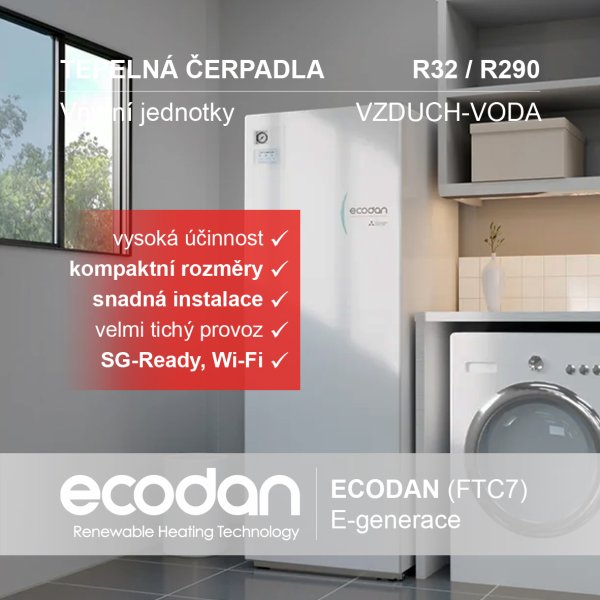

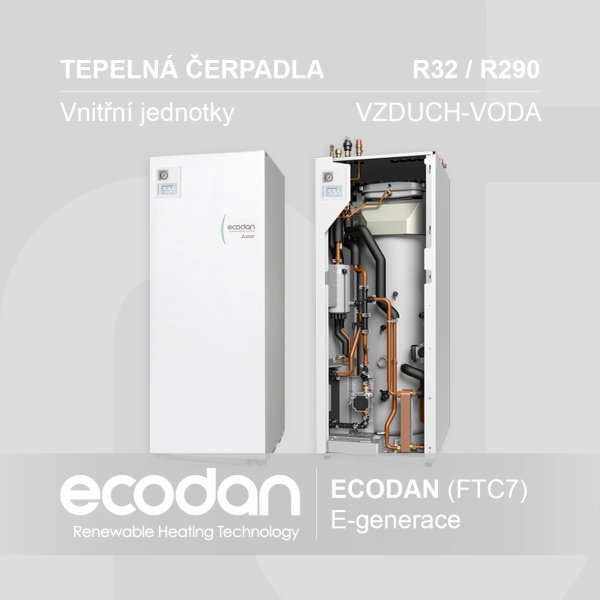

- Se zásobníkem teplé vody 170, 200 a 300 L
- označení pro splitové provedení:
E(H/R)ST(17/20/30)(D/F)-(V/Y)M(2/6/9)E
- označení pro kompaktní provedení:
E(H/R)PT(17/20/30)X-(V/Y)M(2/6/9)E
Rozměry (V x Š x H):
1400(170 L)/1600(200 L)/2050(300 L) x 595 x 680 mm
Více informací k možnostem provedení a modelovým řadám vč. označení vnitřních jednotek ECODAN.
Připojitelnost k venkovním jednotkám:
Více informací k možnostem provedení a modelovým řadám vč. označení venkovních jednotek ECODAN.
Doporučené příslušenství:
Volitelné příslušenství:
- Zaslepovací rámeček pro ovládání: PAC-RC02-E
- Prostorové teplotní čidlo: PAC-SE41TS-E
- Čidlo pro zásobník teplé vody: PAC-TH011TK2-E
- Teplotní čidla pro dílčí otopné okruhy: PAC-TH011-E
- Čidlo pro akumulační zásobník: PAC-TH012HT-E
- Teplotní čidlo pro další zdroj tepla: PAC-TH012HT-E
- Elektrická přímotopná patrona 1,0 kW: PAC-IH01V2-E
- Elektrická přímotopná patrona 3,0 kW: PAC-IH03V2-E
