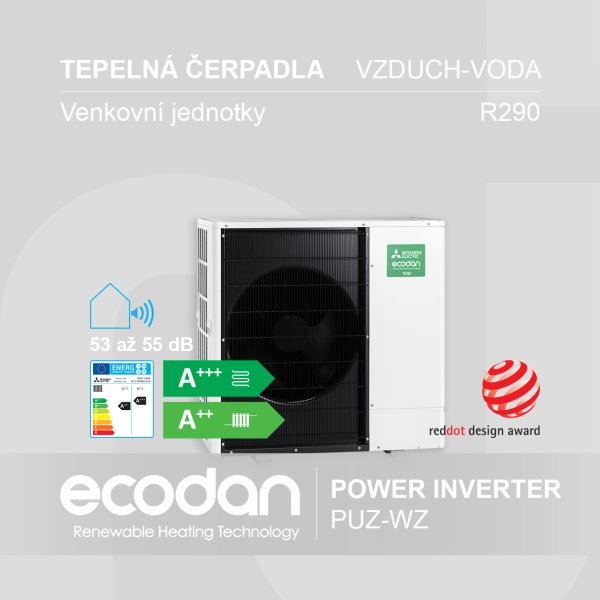

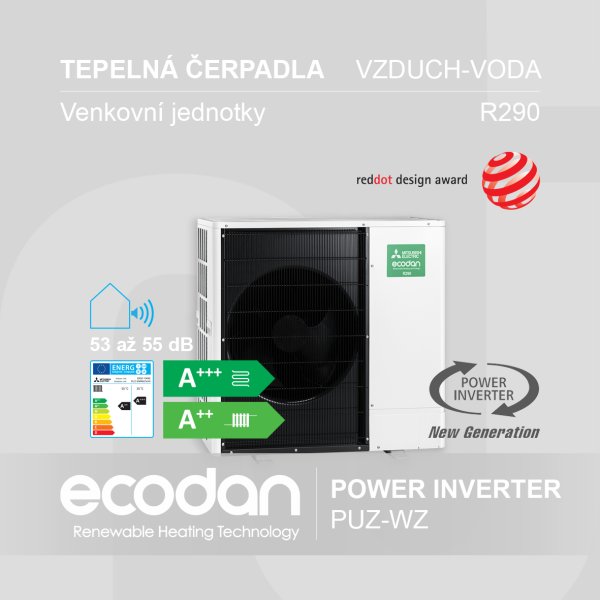

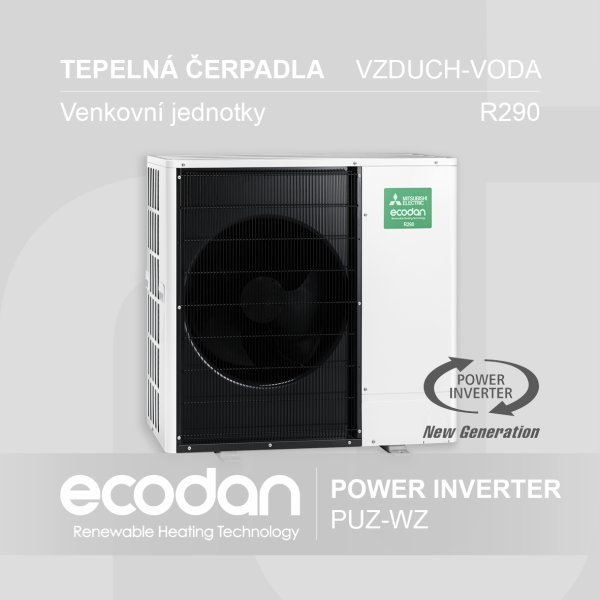

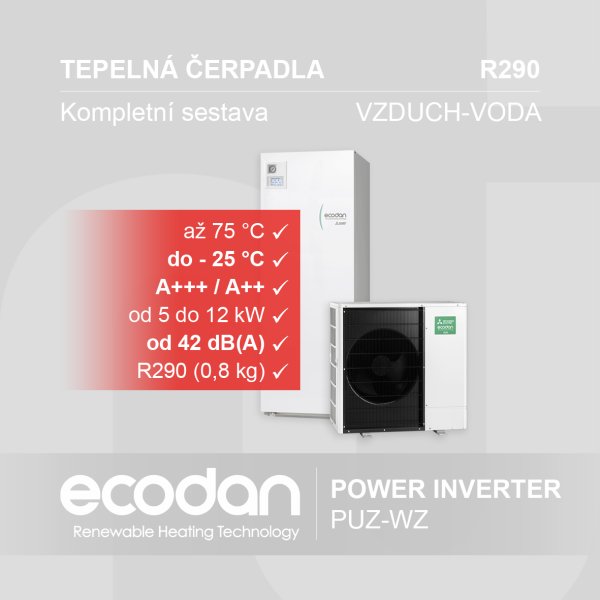

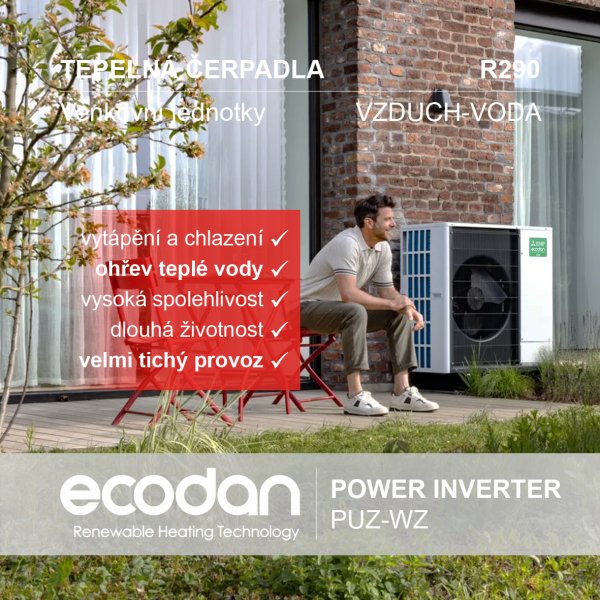

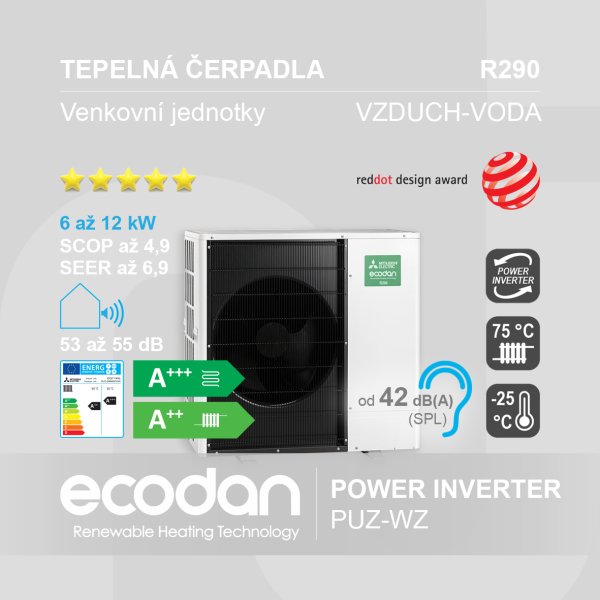

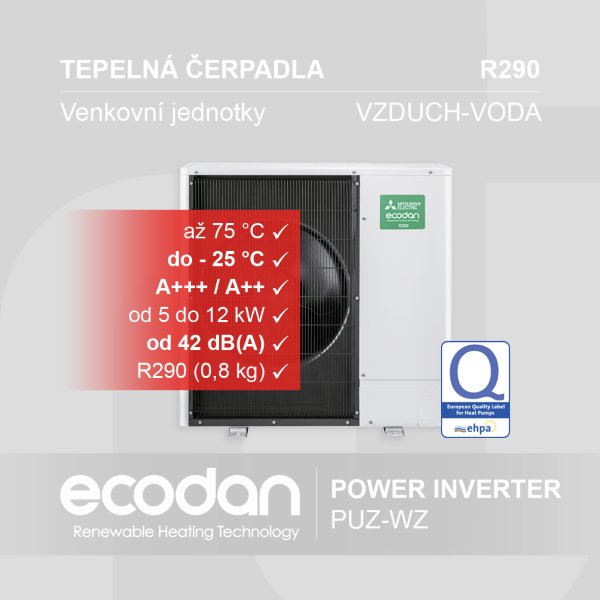

Nová generace kompaktních venkovních jednotek tepelných čerpadel s názvem ECODAN typu vzduch-voda z řady Power Inverter a označením PUZ-WZ s chladivem R290 od výrobce Mitsubishi Electric.
Tato nová generace kompaktních tepelných čerpadel nabízí celkem 5 výkonových modelů s označením PUZ-WZ50/60/(80)85/100/120 a jmenovitým otopným výkonem 5, 6, 8, 10 a 12 kW (Prated) je ideálním řešením na vytápění, chlazení a ohřev teplé vody jak pro nové, tak starší rodinné domy s podlahovým vytápěním, nebo otopnými tělesy. Dle ErP (Energy related Product) tepelná čerpadla z této řady dosahují té nejvyšší možné energetické třídy A+++/A++ (nízkoteplotní tzn. podlahové vytápění / vysokoteplotní otopný systém např. s otopnými tělesy). Dále se vyznačují velmi nízkou hladinou akustického tlaku (SPL), ve vzdálenosti 1 m a výšce 1,5 m naměřeno již od 42 dB(A) pro PUZ-WZ50VAA(5,0 kW). Pomocí kompaktního provedení tepelného čerpadla s novým typem chladiva R290 (GWP 3), je zajištěna mnohem vyšší energetická účinnost s nižšími provozními náklady a je velmi šetrnou alternativou k současným syntetickým chladivům s vyšším GWP. Propan je navíc přírodní chladivo a je mnohem dostupnější s nízkou a stabilní cenou. Dále je plně v souladu s platnými i budoucími nařízeními EU o regulaci F-plynů a podporuje tak dlouhodobě udržitelné technologie.
Představení zařízení najdete na www.youtube.com.
Garantovaný operační rozsah provozu je od venkovní teploty vzduchu +35 °C až do −25 °C dle EN 14 511.

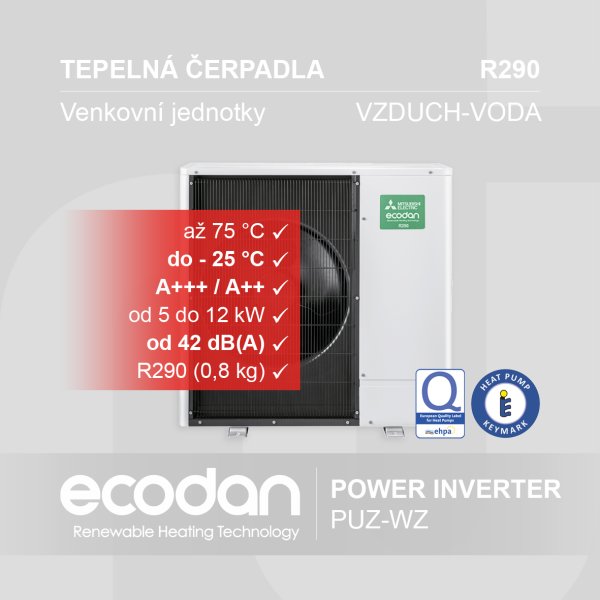

Proměřeno nezávislou certifikovanou zkušebnou a certifikací s názvem KEYMARK a s certifikátem značky kvality EHPA Quality Label.
STRUČNÝ POPIS ZAŘÍZENÍ:
- V nabídce 5 modelů v kompaktním provedení s otopným výkonem 5, 6, 8, 10 a 12 kW (Prated)
- Vytápění, chlazení a ohřev teplé vody pro rodinné domy s podlahovým vytápěním a otopnými tělesy
- Maximální výstupní teplota vody až 75 °C (65 °C do -25 °C) s garantovaným provozem až do -25 °C
- Doporučené pro rodinné domy a objekty s tepelnou ztrátou (TZ) v rozmezí 5,0 až 12,0 kW (Pdesign)
- Možnost kaskádního zapojení s celkovým instalovaným otopným výkonem až 72 kW
- Nejvyšší možná energetická třída v tomto sortimentu na trhu A+++/A++ dle ErP
- Účinnost pro režim vytápění tzv. topný faktor
COP 4,7 až 5,1 pro podmínky A7/W35 dle EN 14 511
- Sezónní energetická účinnost pro režim vytápění
SCOP 4,5 až 4,9 dle EN 14 825
- Účinnost pro režim chlazení tzv. chladicí faktor
EER 2,8 až 5,4 pro podmínky A35/W18 dle EN 14 511
- Sezónní energetická účinnost pro režim chlazení
SEER 4,8 až 6,9 dle EN 14 825
- Kompaktní provedení s chladivem R290 (GWP 3) a maximální náplní pouze do 0,8 kg
- Hladina akustického tlaku (SPL) již od 42 dB(A) a výkonu (PWL) od 53 dB(A) dle EN 12 102
- Rychlá a snadná instalace s rozměry 1 040 x 1 050 x 480 mm a hmotností pouze 89 až 131 kg
Stručný průvodce jak vybrat vhodné tepelné čerpadlo.
Více informací k možnostem provedení a modelovým řadám vč. označení venkovních jednotek ECODAN.
PODMÍNKY ELEKTRICKÉHO PŘIPOJENÍ:
- Napájení pro: PUZ-WZ50/60VAA
230 V, 1-f, 50 Hz, CYKY 3x 2,5 mm2, 1x 16 C
- Napájení pro: PUZ-WZ85/100/120YAA
400 V, 3-f, 50 Hz, CYKY 5x 2,5 mm2, 3x 16 C
PŘIPOJITELNOST K VNITŘNÍM JEDNOTKÁM:

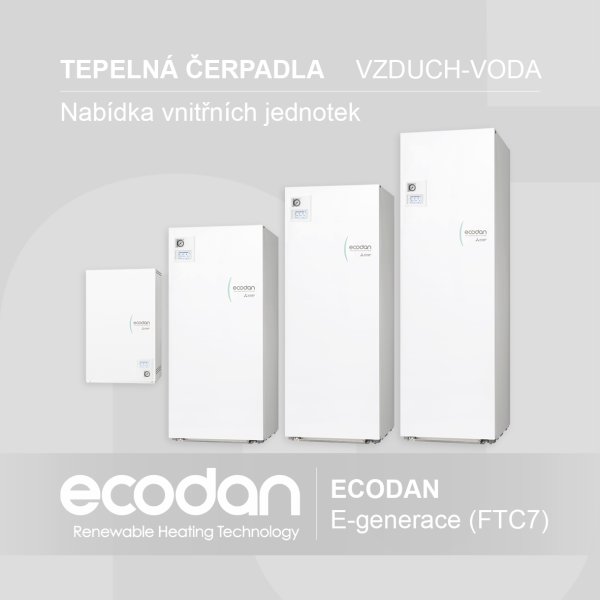

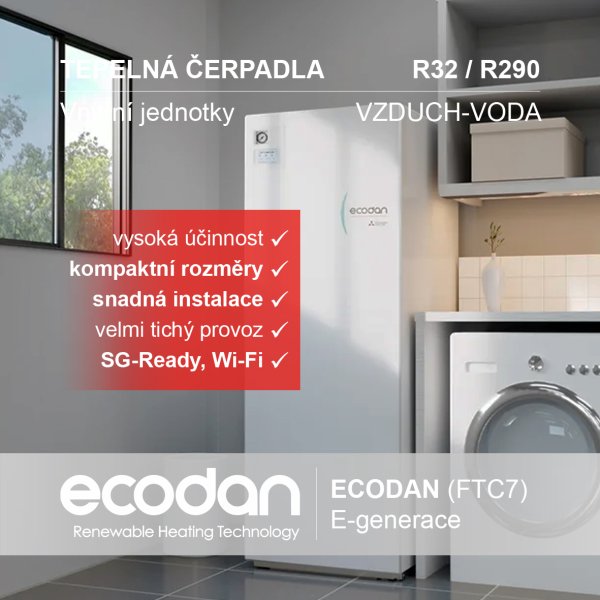

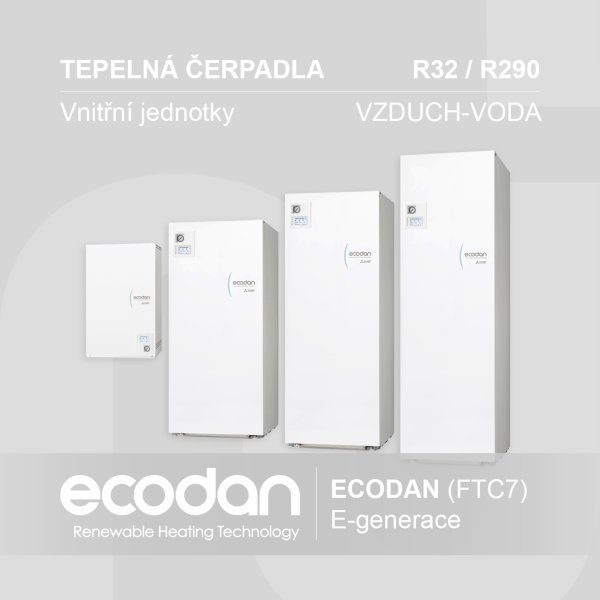

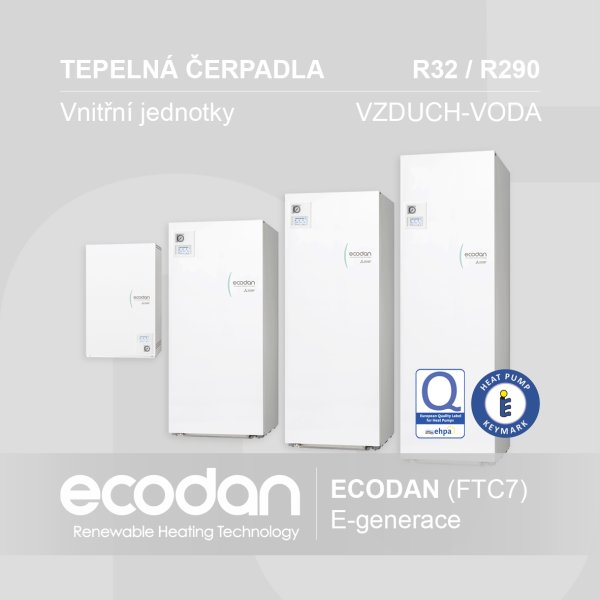

Vnitřní jednotky se zde nabízí ve dvouch základních provedeních, bez zásobníku teplé vody s možností uchycení na stěnu a s integrovaným nerezovým zásobníkem teplé vody o objemu 170, 200 a 300 L. Více informací k sortimentu: ECODAN E-generace (FTC7).

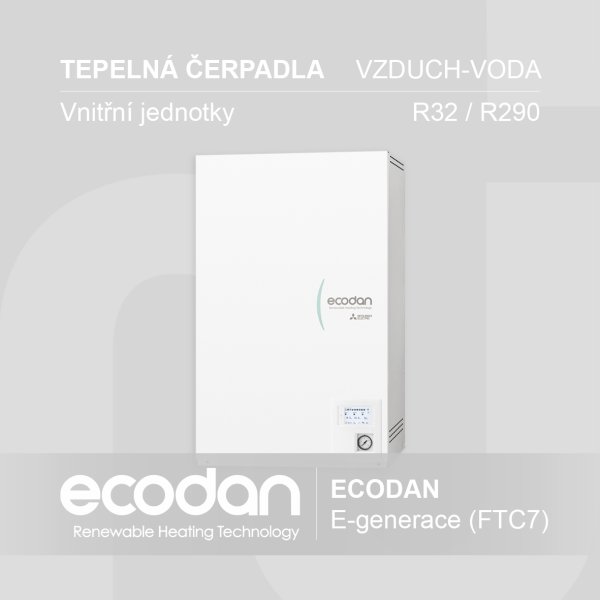

- Vnitřní jednotky bez zásobníku teplé vody
- kompaktní provedení:
ERPX-(V/Y)M(2/6/9)E

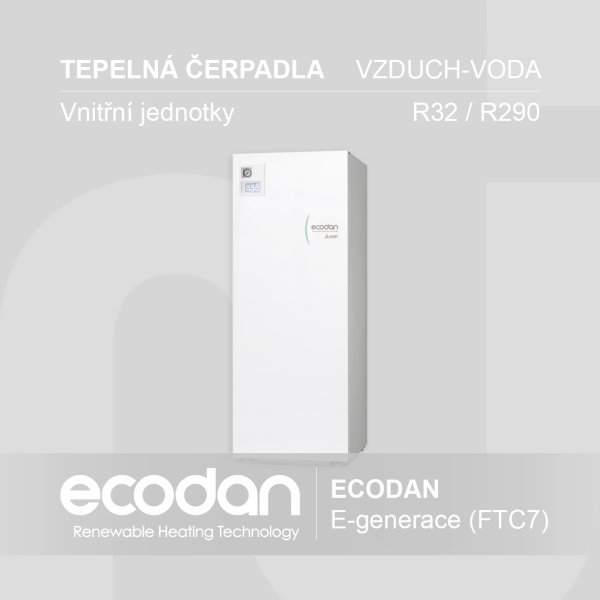

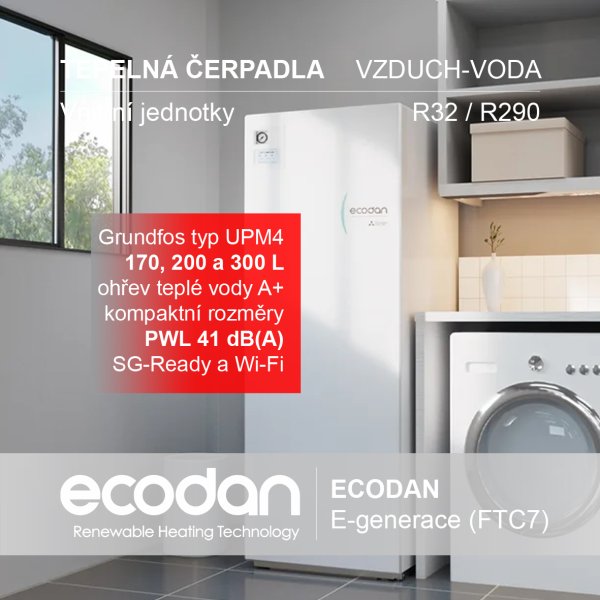

- Se zásobníkem teplé vody 170, 200 a 300 L
- kompaktní provedení:
E(H/R)PT(17/20/30)X-(V/Y)M(2/6/9)E
Více informací k možnostem provedení a modelovým řadám vč. označení vnitřních jednotek ECODAN.
Stručný popis a vlastnosti tepelných čerpadel typu vzduch-voda v kompaktním a splitovém provedení.
MOŽNOST KASKÁDNÍHO ZAPOJENÍ:
V případě požadavku na instalaci s větším výkonem je možnost připojení kaskádní řídící elektroniky přímo od výrobce, pomocí které lze nainstalovat a ovládat v jedné kaskádě celkem až 6 libovolných tepelných čerpadel s celkovým instalovaným výkonem až 72 kW (venkovní jednotky shodného typu a výkonu). Více informací k řídící a kaskádní elektronice: PAC-IF081B-E.
DOPORUČNÉ PŘÍSLUŠENSTVÍ:
VOLITENÉ PŘÍSLUŠENSTVÍ:
- Externí konektor pro výhřev vany: MAC-063RA-E
- Sada pro odvod kondenzátu: PAC-SG61DS-E
- Vana pro odvod kondenzátu: PAC-SJ83DP-E
- Usměrňovací výfukové žaluzie: PAC-SH96SG-E
- Ochranný panel proti větru: PAC-SH95AG-E
